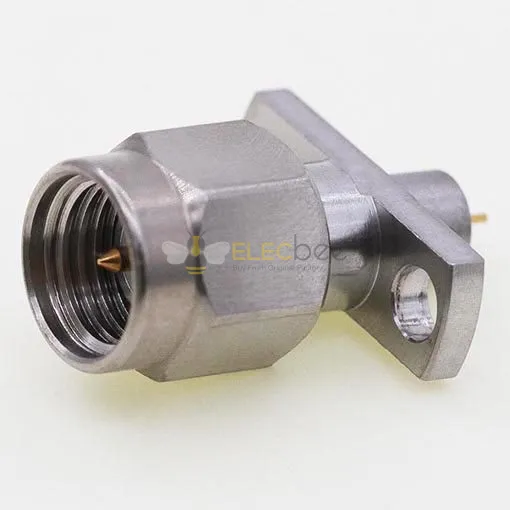

Elecbee SMA 公连接器，15.8 x 5.7mm / 0.622 x 0.223inch 法兰 0.38mm / .015″ Pin
SKU: EB-DRF-0142
收藏
主要特点
展开
描述
零件编号：EB-DRF-0142
描述：SMA 公连接器，15.8 x 5.7mm / 0.622 x 0.223 英寸法兰插头，带直径。 0.38 毫米/0.015 英寸引脚端子。
这款 EB-DRF-0142，2 孔法兰公 SMA 连接器，尺寸为 15.8 x 5.7mm / 0.622 x 0.223 英寸法兰插头和直径。 0.38mm / .015″ pin 端子，频率范围从 DC 到 27GHz，50Ω 阻抗，VSWR 1.10:1 (max) for DC~18GHz and 1.15:1 (max) for 18GHz~27GHz, 500 次循环耐久性和 -55°C ~+165°C 工作温度。
优点
- 小尺寸
- 高可靠
- 良好的机械性能
- 从 DC 到 27GHz 的宽频率范围
应用
- 通用测试
- SMA 隔板法兰连接
- 机架和面板安装应用
- 直径。 0.38mm / .015″ 引脚端子
主要特征
| 极性 | 标准 |
| 连接器类型 | SMA |
| 连接器性别 | 男性 |
| 阻抗 | 50Ω |
| 身材 | 直的 |
| 面板安装 | 2孔法兰 |
| 附着方法 | 焊接 |
| 频率范围 | 直流~27GHz |
性能特点
| 驻波比： | DC~18GHz：1.10:1（最大） |
| 18GHz~27GHz:1.15:1 (最大) | |
| 接触电阻 | 中心导体≤3.0mΩ |
| 外导体≤2.0mΩ | |
| 绝缘电阻 | ≥5000MΩ |
| 耐电压 | 1000V |
| 耐用性 | 500 次循环 |
| 工作温度 | -55℃~+165℃ |
材料规格
| 住房 | 303 型不锈钢 |
| 抛光和钝化 | |
| 中心联系人 | 铍铜镀层 |
| 金 (MIL-G-45204) | |
| 绝缘子 | 聚四氟乙烯和聚乙烯 |
