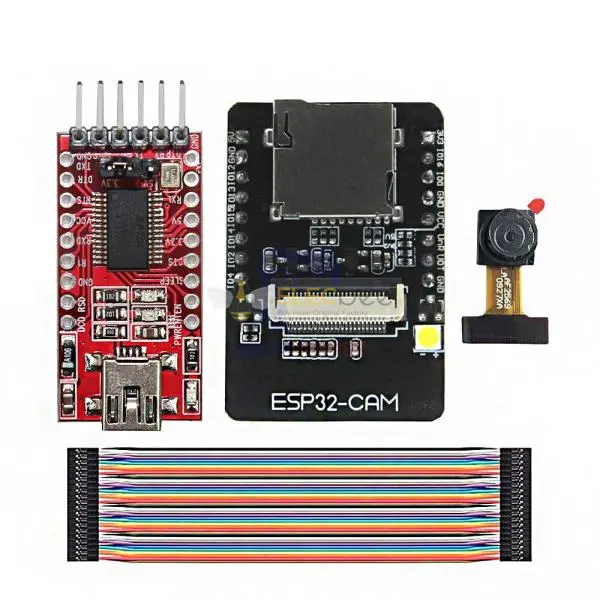

Elecbee ESP32-CAM WiFi + 蓝牙开发板 ESP32 带 FT232RL FTDI USB 转 TTL 串口转换器 40 针跳线

特征：

- 超小型 802.11b/g/n Wi-Fi + BT/BLE SoC 模块

- 用于应用处理器的低功耗双核 32 位 CPU

- 高达 240MHz，高达 600 DMIPS

- 内置520 KB SRAM，外部4M PSRAM

- 支持UART/SPI/I2C/PWM/ADC/DAC等接口

- 支持带有内置闪光灯的OV2640和OV7670相机

- 支持图片WiFI上传

- 支持TF卡

- 支持多种睡眠模式

- 嵌入式Lwip和FreeRTOS

- 支持STA/AP/STA+AP工作模式

- 支持Smart Config/AirKiss 一键配网

- 支持串口本地升级和远程固件升级（FOTA）

- 支持二次开发

笔记：

本产品包含 OV2640 摄像头模块。 如果您需要使用OV7670相机，请单独购买。

产品规格：

模块型号

ESP32-CAM

包裹

DIP-16

尺寸

27*40.5*4.5(±0.2)mm

SPI闪存

默认32Mbit

内存

内部520KB+外部4M PSRAM

蓝牙

蓝牙4.2BR/EDR 和 BLE 标准

无线上网

802.11 b/g/n/e/i

支持接口

UART、SPI、I2C、脉宽调制

支持TF卡

最大支持4G

我端口

9

串口速率

默认 115200 bps

图像输出格式

JPEG（仅OV2640支持）、BMP、灰度

光谱范围

2412～2484MHz

天线形式

板载PCB天线，增益2dBi

发射功率

802.11b：17±2dBm（@11Mbps）

802.11g：14±2dBm（@54Mbps）

802.11n：13±2dBm（@MCS7）

接收灵敏度

CCK，1 Mbps：-90dBm

CCK，11 Mbps：-85dBm

6 Mbps（1/2 BPSK）：-88dBm

54 Mbps（3/4 64-QAM）：-70dBm

MCS7（65 Mbps、72.2 Mbps）：-67dBm

功耗

关闭闪光灯：180mA@5V

打开闪光灯并将亮度调节至最大：310mA@5V

深度睡眠：最低功耗可达6mA@5V

调制解调器睡眠：高达 20mA@5V

浅睡眠：高达 6.7mA@5V

安全

WPA/WPA2/WPA2-企业/WPS

电源范围

5V

工作温度

-20℃～85℃

储存环境

-40℃～90℃，< 90%RH

ESP32-CAM 图片输出格式率：

增值税增值税

QVGA

VGA

SVGA

JPEG

6

7

7

8

骨形态发生蛋白

9

9

-

-

灰度

9

8

-

-

测试环境：相机型号：OV2640 XCLK：20MHz，模块通过WiFi传输图片到电脑浏览器。

更多文件请点击这里：

文件

[FT232RL模块]

FTDI USB 串行适配器配备 FT232RL 芯片，使用 3.3V 和 5V 工作电压。 适配器逻辑电平可以通过板上的跳线设置，这使得连接到控制器变得简单。 USB电源具有过流保护，采用500MA自恢复保险丝。 您可以使用该套件中的模块直接烧录程序，无需额外购买。

【母对母杜邦跳线】

跳线由高级铜线材料制成，使用安全耐用。 该套件包含 20 厘米 40 针公对公跳线，使用它您可以更轻松地完成项目。
