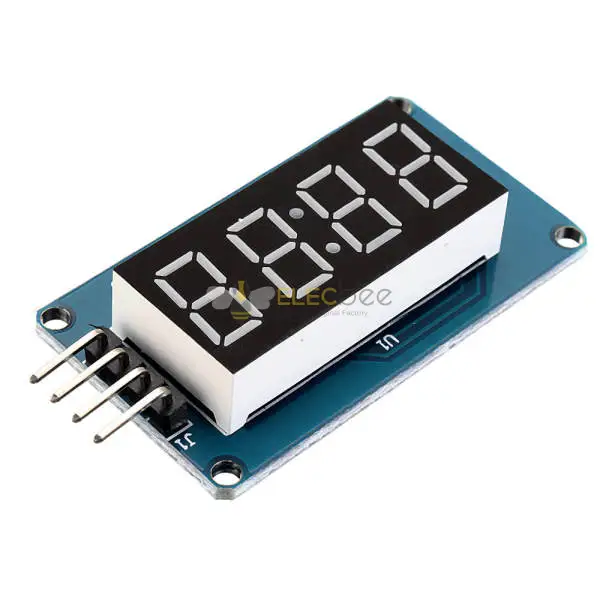

Elecbee 5pcs TM1637 4位数字LED显示模块7段0.36英寸红色阳极管四串行驱动板
SKU: EB0050322
收藏
主要特点
数码管：4位共阳极，0.36寸数码管，带记分点，红色高亮
定位孔：4个M2螺丝定位孔，孔径2.2mm，使模块易于安装定位，实现模块组合
数码管8级灰度可调
控制接口电平可以是5V或3.3V
尺寸：42 x 24 x 12 毫米
重量：8g
| 项目 | 最小值 | 典型值 | 最大 | 单元 |
| 电压 | 3.3 | 5 | 5.5 | 直流电压 |
| 电流 (@5V) | - | 30 | 80 | 嘛 |
引脚说明：
接地 - 接地
VCC——电源
它给了——数据输入输出引脚
时钟 - 时钟信号引脚
库例程概述：
1、时钟显示：利用主板上MCU的定时器1进行计时，让4位显示。
2、数字流：0~9、A、b、C、d、E、F等16个字符从右到左流。
3、秒表：利用主板上MCU的定时器1进行计时，通过按键实现秒表功能。
实验设备：
一块兼容的主板卡杜伊诺（不熟悉开源硬件可以理解为Atmega328P单片机开发板）和一条mini USB线；
1个4位数码管显示模块；
4条公对母杜邦线，用于连接模块的控制接口和卡杜伊诺开发板；
实验程序：
1、使用4公对母杜邦线4位数显模块接卡杜伊诺，如下表和图
| 卡杜伊诺 | 电缆 | 4位数字显示模块 |
| 接地 | 黑线 | 接地 |
| 5V | 红线 | VCC |
| D2 | 黄线 | 它给了 |
| D3 | 白线 | 时钟 |
2. Connect the 卡杜伊诺 with mini USB. If you are using the motherboard for the first time, its USB to a serial driver can find the USB Drivers from the drivers in the IDE directory.
3. 重新打开 IDE 并单击工具栏上的 Open 按钮以在 DigitalTube 中打开 NumberFlow 例程。
选择串口，板卡名称，点击烧录按钮，即可烧录。 该例程可以使0~9、A、b、C、d、E、F等16个字符从右向左流动。
调整数码管灰度的函数是TM1637类中的set()函数，输入参数为0~7。 数字越大，亮度越高。
展开
描述
介绍：
模块为12针显示模块，带时钟点的4点普通数码管（0.36寸）。 驱动芯片为TM1637。 单片机只需要2条信号线就可以控制4位8段数码管。
模块为12针显示模块，带时钟点的4点普通数码管（0.36寸）。 驱动芯片为TM1637。 单片机只需要2条信号线就可以控制4位8段数码管。
包裹包括:
5 x TM1637 4 位数字 LED 显示模块
