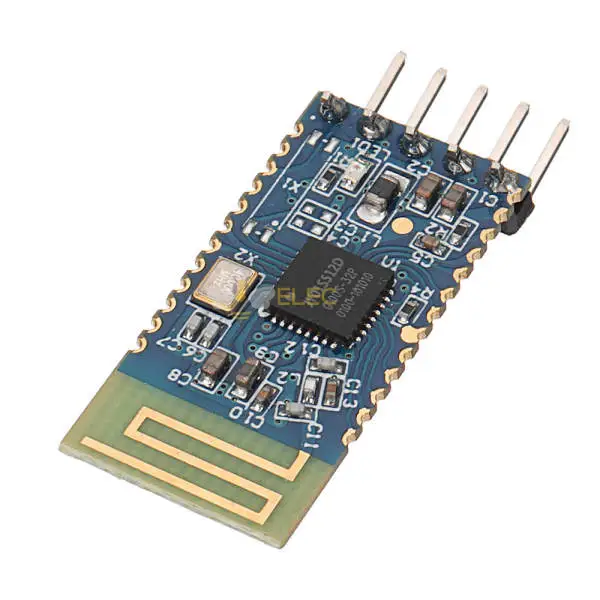

Elecbee JDY-18蓝牙模块4.2高速传输BLE Mesh组网主从一体
SKU: EB0045480
收藏
主要特点
展开
描述
>>>手册：点此打开<<<
产品介绍：
JDY-18发射模块基于蓝牙4.2协议标准，工作频段为2.4GHZ，调试模式为GFSK，最大发射功率为0dB，最大发射距离为60米。 进口原装芯片，支持用户通过AT指令修改设备名称、服务UUID、发射功率、匹配密码等，方便快捷。 灵活使用。
JDY-18蓝牙模块可实现模块与手机、模块的数据传输，可通过IO选择UART或IIC通信方式，通过简单配置即可快速使用BLE蓝牙进行产品应用。
JDY-18优势：
1：JDY-18使用BLE 4.2协议开发兼容BLE5.0，手机兼容性优于CC2541模块。
2: The max. current of TX and RX is 5 to 6mA, and themax.current of CC2541 is more than 10 MA. In the low power consumption, JDY-18 is more power saving and lower power consumption, such as electronic lock, or battery powered products.TheJDY-18 module is generally recommended, and the average power consumption is at least half of JDY-08! It can also be used to transfer pictures on the printer!
3: The large transmission rate of theJDY-18 module is more than 8K per second. The master and slave communication supports 115200 baud rates to receive and receive continuously, and does not lose the packet. The serial test tool uses SSCOM test.
4：JDY-18支持UART或IIC通讯接口，可应用于成本较低的MUC应用。
5：JDY-18支持SIG标准MESH，JDY-16M支持MESH组网。
6：JDY-18运行速度快，性能好！
模块参数：
W工作电流：
引脚定义：
套餐包括：
1 xJDY-18 bluetooth Module
产品介绍：
JDY-18发射模块基于蓝牙4.2协议标准，工作频段为2.4GHZ，调试模式为GFSK，最大发射功率为0dB，最大发射距离为60米。 进口原装芯片，支持用户通过AT指令修改设备名称、服务UUID、发射功率、匹配密码等，方便快捷。 灵活使用。
JDY-18蓝牙模块可实现模块与手机、模块的数据传输，可通过IO选择UART或IIC通信方式，通过简单配置即可快速使用BLE蓝牙进行产品应用。
JDY-18优势：
1：JDY-18使用BLE 4.2协议开发兼容BLE5.0，手机兼容性优于CC2541模块。
2: The max. current of TX and RX is 5 to 6mA, and themax.current of CC2541 is more than 10 MA. In the low power consumption, JDY-18 is more power saving and lower power consumption, such as electronic lock, or battery powered products.TheJDY-18 module is generally recommended, and the average power consumption is at least half of JDY-08! It can also be used to transfer pictures on the printer!
3: The large transmission rate of theJDY-18 module is more than 8K per second. The master and slave communication supports 115200 baud rates to receive and receive continuously, and does not lose the packet. The serial test tool uses SSCOM test.
4：JDY-18支持UART或IIC通讯接口，可应用于成本较低的MUC应用。
5：JDY-18支持SIG标准MESH，JDY-16M支持MESH组网。
6：JDY-18运行速度快，性能好！
模块参数：
| JDY-18 产品介绍 | |
| 模型 | JDY-18 |
| 工作频段 | 2.4G |
| 发射功率 | Odb（最大值） |
| 通讯接口 | UART或IIC |
| 工作水平 | 1.8V-3.3V |
| 工作温度 | -40℃-80℃ |
| 天线 | 内置PCB天线 |
| 广播指令 | 板播指示灯LED灯 |
| 接收灵敏度 | -97dbm |
| 传输距离 | 60m |
| 蓝牙版 | BLE4.2(兼容BLE4.0,BLE4.1) |
| 传输速率 | 115200 bps/s |
| 唤醒状态电流 | 4.9mA（广播） |
| 浅睡眠状态电流 | <300uA (播送) |
| 深度睡眠电流 | 0.8uA（广播） |
| Instructionparameterpreservation | 参数 RTD 触发电数据保存 |
| STM焊接温度 | <300℃ |
W工作电流：
| 工作模式 | 广播状态 | 当前的 | 评论 |
| 醒来 | 播送 | 4. 9毫安 | Generally speaking with APP, it is suggested that 播送ing do not set M too long and toolong to affect connection time. Itis generally recommended between 100 and 500mS, such as fast connection and no demand for power consumption, and the shortest 播送 interval of M to the shortest distance. |
| 深度睡眠免睡眠 | No 播送 | 1.38uA | |
| 浅睡眠有无线电睡眠 | 100ms 广播间隔 | 280uA | |
| 平均功耗 | 200ms 广播间隔 | 欧亚 | |
| 300ms 广播间隔 | 30uA | ||
| 400ms 广播间隔 | Thefollowing current is lower | ||
| 500ms 广播间隔 | |||
| 600ms 广播间隔 | |||
| 700ms 广播间隔 | |||
| 800ms 广播间隔 | |||
| 900ms 广播间隔 | |||
| 1000ms 广播间隔 | |||
| 内部觉醒状态 | 自连接 | 4. 93毫安 | 您可以通过将 普华永道 引脚与 AT 引脚连接或直接设置 M 模式来查看 AT+STARTEN 指令。 |
| 睡眠状态 | 自连接 | 50uA |
引脚定义：
| 别针 | 功能 | 描述 |
| 1 | TXD_DC | 选择 boot for high power, this pin 功能 is string n TXD 选择 boot for low power, this pin 功能 is IIC DD |
| 2 | RXD_DD | 选择 boot for high power, this pin 功能 is string n RXD 选择 boot for low power, this pin 功能 is IIC DC |
| 3 | 中旅 | 串行流控制的有效性 |
| 4 | 即时战略 | 串行流控制的有效性 |
| 5 | 空值 | |
| 6 | 空值 | |
| 7 | 翻滚 | PWM支持UART、IIC、APP控制 |
| 8 | PWM2 | PWM支持UART、IIC、APP控制 |
| 9 | PWM3 | PWM支持UART、IIC、APP控制 |
| 10 | PWM4 | PWM支持UART、IIC、APP控制 |
| 11 | 重置 | 硬件复位引脚 |
| 12 | VCC | 电源（1.8-3. 3V） |
| 13 | 接地 | 电源 |
| 14 | 普华永道 | 下唤醒，当连接状态需要AT指令时，可以通过保持该引脚低电平表示AT指令模式，该引脚在米连接状态高低电平为AT指令模式。 |
| 15 | 发光二极管 | 广播闪烁，连接后频繁连接（主从有效） |
| 16 | 统计数据 | UAKT 通信方式：未连接低电平，连接后高电平。 IIC通信模式：无连接电平，连接、断开或接收数据将工作在中断模式，中断下降沿保持时间200ms |
| 17 | 选择 | UART或IIC select pin boot low level: IIC communication mode boot high level: UART communication mode. The default 选择 is suspended to high level: UART communication mode. When the user needs IIC, the 选择 pin should be grounded. |
| 18 | 103 | APP控制高低电平 |
| 19 | 102 | APP控制高低电平 |
| 20 | 101 | APP控制高低电平 |
| 21 | 空值 | |
| 22 | 空值 | |
| 23 | 空值 | |
| 24 | 空值 | |
| 25 | 空值 |
套餐包括：
1 xJDY-18 bluetooth Module
