Elecbee 3Pcs MPR121-Breakout-v12 接近电容式触摸传感器控制器键盘开发板
SKU: EB0041869
收藏
主要特点
展开
描述
描述：

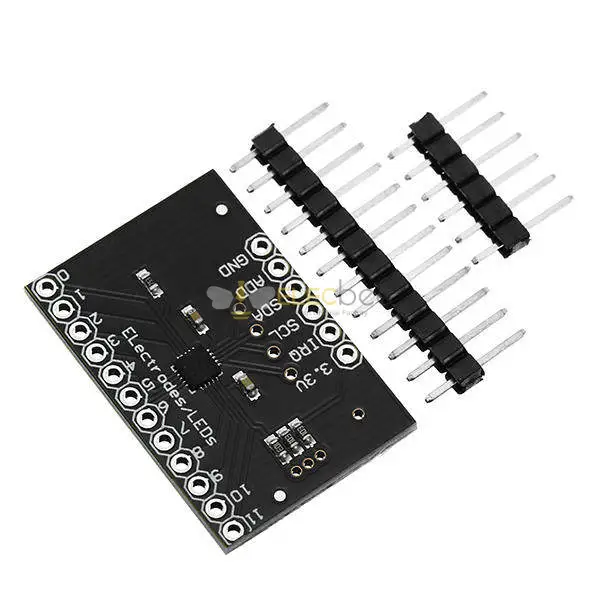

这是飞思卡尔 MPR121QR2 的分线板。 MPR121 是一款由 I2C 接口驱动的电容式触摸传感器控制器。
该芯片可以控制多达 12 个单独的电极，以及模拟的第 13 个电极。 MPR121 还具有八个 LED 驱动引脚。 当这些引脚未配置为电极时，它们可用于驱动 LED。
板子底部有四个跳线，默认设置（关闭）。 地址跳线将 ADD 引脚接地，这意味着芯片的默认 I2C 地址将为 0x5A。 如果您需要更改芯片的地址（通过将 ADD 短接到不同的引脚，请确保）首先打开跳线。 跳线还将 SDA、SCL 和中断引脚连接到 10K 上拉电阻。 如果您不需要上拉电阻，您可以通过切断连接它们的走线来打开跳线。
板上没有规定，所以提供的电压应该在 2.5 到 3.6VDC 之间。 VREG 引脚 2.5 通过一个 0.1uF 电容接地，这意味着，除非您修改电路板，否则您不能在低电源电压模式 (1.71-2.75VDC) 下操作 MPR121。
套餐包括：
3 xMPR121-Breakout-v12 Proximity Capacitive Touch Sensor Board
这是飞思卡尔 MPR121QR2 的分线板。 MPR121 是一款由 I2C 接口驱动的电容式触摸传感器控制器。
该芯片可以控制多达 12 个单独的电极，以及模拟的第 13 个电极。 MPR121 还具有八个 LED 驱动引脚。 当这些引脚未配置为电极时，它们可用于驱动 LED。
板子底部有四个跳线，默认设置（关闭）。 地址跳线将 ADD 引脚接地，这意味着芯片的默认 I2C 地址将为 0x5A。 如果您需要更改芯片的地址（通过将 ADD 短接到不同的引脚，请确保）首先打开跳线。 跳线还将 SDA、SCL 和中断引脚连接到 10K 上拉电阻。 如果您不需要上拉电阻，您可以通过切断连接它们的走线来打开跳线。
板上没有规定，所以提供的电压应该在 2.5 到 3.6VDC 之间。 VREG 引脚 2.5 通过一个 0.1uF 电容接地，这意味着，除非您修改电路板，否则您不能在低电源电压模式 (1.71-2.75VDC) 下操作 MPR121。
套餐包括：
3 xMPR121-Breakout-v12 Proximity Capacitive Touch Sensor Board
