概述:

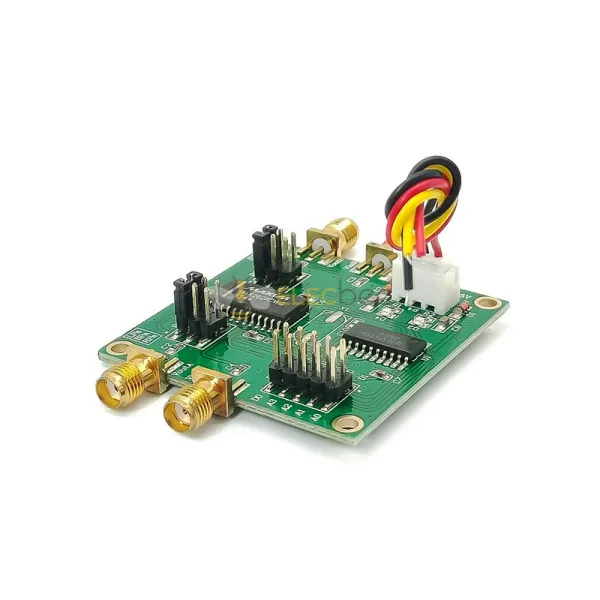

LP/HP/BP/NO 濾波器可以使用開關電容濾波原理構建。
內部包含兩個相同的濾波單元A/B,每個單元都是兩段濾波,所以一個MAX262可以組成一個四階濾波器。
使用時會用到四個參數:中心頻率f0、Q值、時鐘頻率、工作模式。 濾波器的類型(LP/HP/BP/NOTCH)由引腳連接決定。 濾波器的截止頻率 f0 由 fclk 和參數 FN 決定。 濾波器的 Q 值由參數 QN 決定。
參數測量可以更準確,但是因為是開關電容濾波,所以輸出波形是階梯式的。 常用的方法是加一個RC低通濾波器來去除高頻時鐘信號。
詳細說明:
1.四種模式
模式 1:帶通、低通。 適用類型 Butterworth、Chebyshev、Bessel。 也可用於帶阻濾波器。
模式 2:全極帶通、低通
模式 3:橢圓帶通、橢圓低通、高通
模式四:全通
2. Fclk 通過引腳 CLKA/CLKB 輸入,可與參數 FN 一起改變濾波器的截止頻率。
3. FN 值是 F0,Q 二進制值的十進製表示。
中心頻率範圍為1HZ-100KHZ,MAX262中心頻率最高可達140KHZ。
中心頻率或拐點頻率的計算方法:
模式 1、3、4:Fclk / f0 = (26 + N) pi / 2; 轉換後的 f0 = fclk * 2 / pi / (26 + N)
模式2:N= fclk/f0/1.11072-26·
4. QN值範圍從0.5-64.0,最大模式可達90
Q值控製字計算方法:
模式 1、3、4:N = 128-64/Q
模式二:N=128-90.51/Q
5、通過寫MAX262的地址線、數據線、控制線,可以將工作模式、FN、QN存入MAX262內部ROM,從而使系統工作。
選擇A0-A3,ROM中的數據將被更新,數據位為D0/D1。 在 WR 信號的上升沿寫入數據。 Fclk 輸入端的電信號不會干擾數字信號。
細節:
1.在連接到MAX262時增加一個鎖存器/觸發器可以顯著降低干擾。
2.設置頻率f0有兩種方式:
方法一:固定fclk,改變FN的值。 由於FN範圍只有[0-63],步長值小,精度低。
方法二:固定FN,改變fclk。 調整 fclk 可以得到令人滿意的截止頻率。
包裹包括:
1 x MAX262 可編程濾波器
