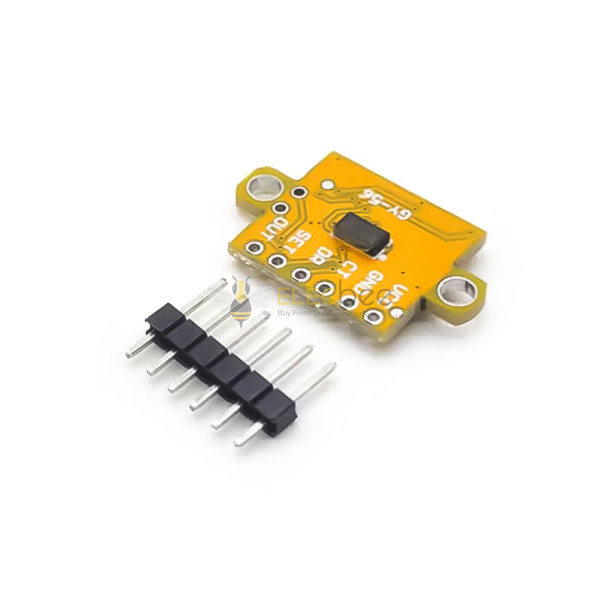

Elecbee GY-56 Kızılötesi Lazer Mesafe Modülü Seri Port veya IIC Haberleşme Sensörü

SKU: EB0047158

Favoriler

Ana Özellikler

GY-56, düşük maliyetli bir dijital kızılötesi menzil sensörü modülüdür.

Çalışma voltajı 3-5v, küçük güç tüketimi, küçük boyut, kolay kurulum.

Çalışma prensibi, kızılötesi led'in ışık yaymasıdır, ölçülen nesneyi ışınladıktan sonra dönüş ışığı MCU, MCI tarafından alınır ve zaman farkı hesaplanır> mesafe elde edilir. Doğrudan çıkış mesafesi değeri.

Bu modülde veri okumanın iki yolu vardır, yani seri UART (TTL seviyesi) +IIC (2 telli) modu.

Şartname:

Ölçüm aralığı: 0-2 metre

Tepki frekansı: 22ms

Çalışma Gerilimi: 3-5 V

Çalışma akımı: 15-35 mA

Çalışma sıcaklığı: -20°-85°

Saklama sıcaklığı: 40°-125°
Sensör çipi: VL53L0X

PIN 1	VCC	Güç kaynağı + (3,3-5V)
PIN 2	GND	Güç kaynağı toprağı
PIN 3	BT	USART_TX/IIC_SCL seri bağlantı noktası
PIN 4	DR	USART_RX/IIC_SDA seri bağlantı noktası
PIN 5	AYARLAMAK	Üst ve alt limit mesafe alarm değerini ayarlayın (voltaj 0-3.3V)
PIN 6	DIŞARI	Alarm değeri durum çıkışı

Not: Modülün kenarında PS lehim bağlantıları vardır ve PS lehim bağlantısı donanımı modülün çalışma modunu seçer.

PS=1 (varsayılan, lehim bağlantıları açık)	Seri UART modu, Pin3 TX, Pin4 RX, TTL seviyesi
PS=0 (lehim üstüne lehim)	IIC modunda Pin3, SCL'dir ve Pin4, SDA'dır. Kullanıcılar protokole göre mesafe verilerini okuyabilir.

Daha Fazla Göster

Özellikler

Benzer Ürünleri Göster >

Öznitelik

Değer

Ara

Model

AÇIYDIM AÇIY

Benzer Ürünleri Göster >

Açıklama

1 x Gy-56 Kızılötesi Lazer Menzil Modülü

GY-56-Infrared-Laser-Ranging-Module-Serial-Port-or-IIC-Communication-Sensor-1416435
