Elecbee ESP8266 5V WIFI Röle Modülü Nesnelerin İnterneti Akıllı Ev Telefonu APP Uzaktan Kumanda Anahtarı

kesin ayrıntılar:

Talimat: Açmak için buraya tıklayın
Daha fazla ayrıntı: Açmak için buraya tıklayın

Özetle:

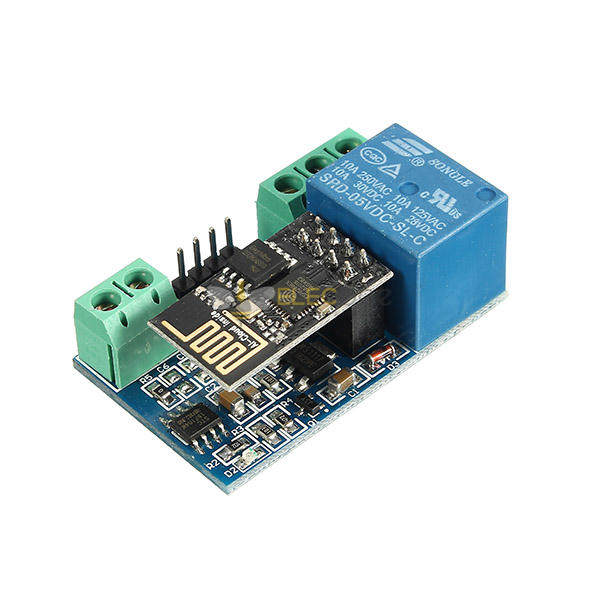

LC 5V WiFi röle modülü, bir ESP8266 WiFi modülü ve mikrodenetleyici taşıyordu.
Kablosuz kontrol rölesi için yerel alan ağı (LAN) içindeki cep telefonu uygulamasına ve uygulamasına seri bağlantı noktası talimatlarını gönderecektir.

işlev ve

Yerleşik ESP8266 WIFI modülü, AP modu 5 istemcisi aynı anda bağlanabilir;
Modülün iki çalışma modu vardır: 1, cep telefonları, WiFi modülünü devam ettirin; 2, cep telefonu ve WiFI modülü
Röleyi kontrol etmek için cep telefonu uygulaması ile aynı yönlendirici üzerinde taşıma

İletim mesafesi:

1. Açık ortam, WIFI modülünü taşırken cep telefonu maksimum 400 m iletim mesafesi
2. WiFI modülü ve cep telefonu yönlendiriciyi aynı anda taşıdığında, yönlendiriciye göre sinyal iletim mesafesi Zayıf
Yerleşik 5 v, 10 A / 250 v AC 10 A / 30 v DC röle, sürekli 100000 kez emer
Diyot efüzyon korumalı modül, kısa yanıt süresi
Modül baud hızı: 9600,8,1,0,0.

Yönetim kurulu fonksiyon açıklaması:

Boyut: 45*28mm
IN +,IN-: 5 v güç girişi
TX ,RX ve GND: seri port hata ayıklama pinleri

Giriiş:

Yerleşik ESP8266 WIFI modülünün üç çalışma modu vardır: STA (istemci), AP (sıcak), STA + Ap(sıcak +istemci), bir modülün çalışmasına karşılık gelen WIFI modülü çalışma modu seçimine göre. Modül daha önce gerekir seri hata ayıklama yazılımını ve USB'den TTL modülüne seri gönder komutunu kullanın, WIFI modülü yapılandırmasında gerçekleştirildi (güç kesildiğinde WIFI modülünün bazı parametreleri kaydedilemeyeceğinden, yapılandırma tamamlandıktan sonra elektrik kesintileri yapmayın), Bir ağ bağlantısı kurduktan sonra cep telefonu ve WIFI modülü, telefon APP kontrol rölesini kullanabilir.
WiFi modülü ile donatılmış cep telefonu komutları aşağıdaki sırayla gönderdiğinde:
(Varsayılan baud hızı 115200)
1, AT+CWMODE=2, yani AP modu seçili;
2, AT+RST, sıfırlama;
3, AT+CIPMUX=1, birden fazla bağlantı açın;
4, AT+CIPSERVER=1,8080, TCP sunucusunu yapılandırın, bağlantı noktasını ayarlayın;
5, AT+CIOBAUD=9600, baud hızını 9600 olarak ayarlayın. (9600 baud hızını kontrol etmek için rölelerde çalışır)
6, AT+CIFSR AP modu IP adresini görüntülemek için, örneğin: APIP, "192.168.4.1";
7, Cep telefonu WIFI sinyal bağlantı adı AI-THINKER veya ESP8266 ile başlar;
8, "TCP bağlantısı" adresinde ve 192.168.4.1 ve 8080 gibi APP'ye bağlantı noktasında;
9, gri kutuya tıklayın röleler kontrol edilebilir.

Uygulamalar:

1. Ev Otomasyonu
2. Endüstriyel IoT Uygulamaları
3. Aydınlatma Kontrolleri



1 x ESP8266 5V WiFi Röle Modülü
