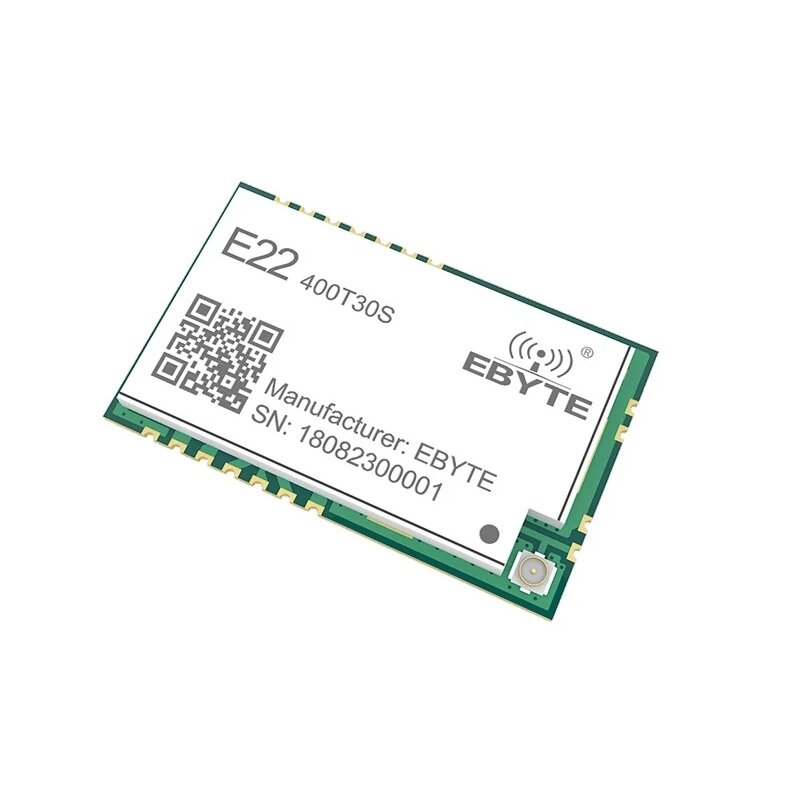

Elecbee E22-400T30S 433/470MHz LoRa UART Alıcı Modülü 30dBm 1W 10km Test Arası IPEX SMD

Elecbee E22-400T30S 1W LoRa UART RF Transceiver Modülü

Elecbee E22-400T30S, gömülü UART iletişimi için tasarlanmış uzun menzilli bir LoRa kablosuz seri trans-veri modülüdür. 410125MHz\'den 493.125MHz\'e kadar çalışır ve uyumlu 433MHz ve 470MHz ISM bant uygulamalarını destekler.

Modül, uygun bir güç kaynağından çalıştırıldığında 30dBm\'ye kadar, yaklaşık 1W, RF çıkışı sağlar. Programlanabilir hava veri hızı, sistem tasarımcılarının iletişim mesafesi, iletim hızı ve yanıt süresini dengelemelerini sağlar.

RF ve İletişim Şartnameleri

Model: E22-400T30S
Ürün Türü: LoRa kablosuz UART alıcı dönüştürücü modülü
Çalışma Sıklığı: 41015–493.51-535MHz
Ortak Frekans Bantları: 433MHz ve 470MHz
Default Frekans: Yaklaşık 433.125MHz
Maksimum İlezliği Gücü: 30dBm, yaklaşık 1W
Alıcı hassasiyeti: 2.4kbps\'de -147dBm\'ye kadar
Hava Veri Orana: 2.4-62.5kbps, programlanabilir
Tedarikçi-Test Mesafesi: Belirtilen koşullar altında 10km\'ye kadar
İletişim Arayüzü: UART TTL
Anten Arayüz: IPEX veya RF damga deliği
Eşdeğer RF Impedance: Yaklaşık 50Ω

RF Çip Not: Sağlayan taslak bir SX1268 çip tanımlarken, farklı üretici belgeleri SX1262 ve SX1268 referansları içerir. Bu nedenle, teslim edilen donanım revizyoni doğrulayana kadar tam çip bu listeden çıkarılmıştır.

Protokol Not: E22-400T30S, LoRa spread-spektrum modülasyonu kullanır. Bu, otomatik olarak tam bir LoRaWAN modem yapmaz; LoRaWAN uyumluluğu, ev sahibi yazılım ve ağ uygulamasına bağlıdır.

Referans İletişim Mesafesi

10km referans mesafesi aşağıdaki koşullar altında ölçüldü:

Çevre: Açık, açık ve engelsiz alan
Anten Kazanı: 5dBi
Anten Yüksekliği: Yaklaşık 2.5m
Hava Veri Orana: 2.4kbps

Gerçek iletişim mesafesi binalar, arazi, parazit, anten uyumsuzluk, kablo kaybı, kurulum yüksekliği, tedarik stabilitesi, daha yüksek veri oranı ayarları ve yerel RF güç sınırları ile azaltılabilir.

Elektriksel Özellikler

Tedarik Voltajı: 3.3-5.5V DC
Tipik Arz Gerilim: 5V DC
Tam Güç Gereksisi: Derecelendirilmiş verici çıktı için en az 5V
UART İletişim Seviye: 3.3V
Tipik İlesip Akım: Yaklaşık 650mA anlık
Tipik Ak: Yaklaşık 16mA
Belirtilendirilmiş Uyku Akım: Yaklaşık 2μA
Çalışma sıcaklığı : -40 ° C ila + 85 °C
Çalışma Nem: 10-90% RH
Depolama sıcaklığı: -40 ° C ila +125 °C

Güç-edek Gereklilik: Aşırı voltaj düşüşü olmadan verici-zamanlı zirveleri destekleyebilecek düzenlenmiş bir tedarik kullanın. Üreticinin referans tasarımına göre modüle yakın uygun bypass ve toplu kapasiyat yerleştirin.

Mantık-sevişek Uyarısı: Modül güç girişi ve UART mantığı ayrı özelliklerdir. Bağlı konak uyumlu mantık seviyeleri sağlamadığında 3.3V UART sinyalleri veya uygun seviye dönüşümünü kullanın.

Boyutlar ve PCB Entegrasyonu

Modül Boyutları : Yaklaşık 40.5 × 25mm
Modül Ağır: Yaklaşık 5.7 ± 0.1g
Montaj Biçime: damga delikli pedler ile SMD
Anten Seçenekleri: IPEX konektörü veya RF damga daliği çıkışı

Üreticinin önerilen PCB ayak izini, topraklama ve RF-yama kılavuzlu olarak takip edin. Anten beslemeyi kısa tutun, amaçlanan emredi koruyun ve gerektiğinde yeterli zemin boşluğu sağlayın.

Uygulamalar ve Güvenlik

E22-400T30S uyumlu kablosuz telemetri, uzaktan sensörler, endüstriyel veri toplama, çevresel izleme, otomasyon ekipmanları, akıllı ölçüm ve gömülü nokta-point iletişimi için uygundur.

Paket İçeriği : 1 × Elecbee E22-400T30S LoRa UART RF Uc-Transiver Modülü

Yer Ahili Değil: Harici anten, geliştirme tahtası, güç kaynağı, UART adaptörü ve bağlantı telleri.
