Arduino MCU için Elecbe NS8002 Büyük Hoparlör Ses Amplifikatör Modülü 2-5V 0.5W 8Ω PH Arabirimi Hacim Kontrolü

Elecbee NS8002 Büyük Hoparlör Ses Amplifikatör Modülü

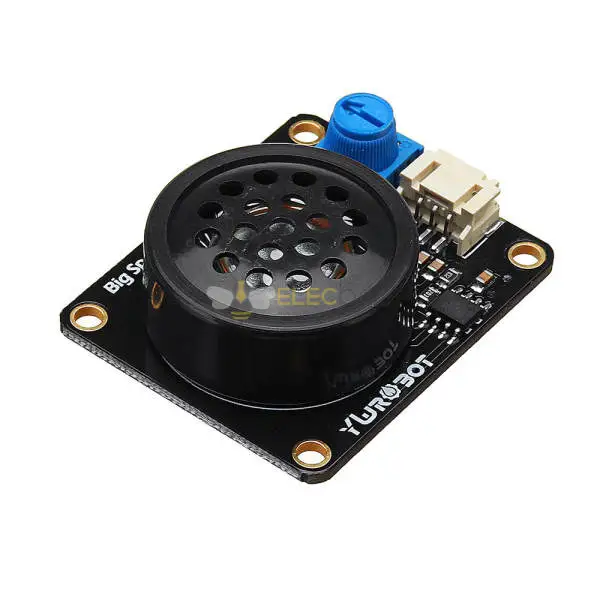

Elecbee NS8002 Büyük Hoparlör Modülü, bir kompakt tahtada mono Class-AB amplifikatörü devre, entegre hoparlör ve manuel ses kontrolü birleştirir. Uyumlu Arduino panları, mikrodenetleyiciler ve basit ses çıkışı gerektiren elektronik yapı blok sistemleri için tasarlanmıştır.

Kurul, harici bir kontrolör tarafından üretilen uyumlu bir sinyali güçlendirmektedir. Müzik belleği, bir MP3 kodlayıcı veya bir TF kartı arayüzü içermez ve bağımsız olarak depolanan ses dosyalarını oynatamaz.

Teknik Özellikler

Ürün Türü: Mono hoparlör ses yükseltici modülü
Amplifikatör IC: NS8002
Amplifikatör Sınıfı: AB sınıfı
Tedarikçi Spesipitli Modül Voltaj: 2--5V
Sinyal Port: Tedarikçi listesinde dijital/sinyal bağlantı noktası

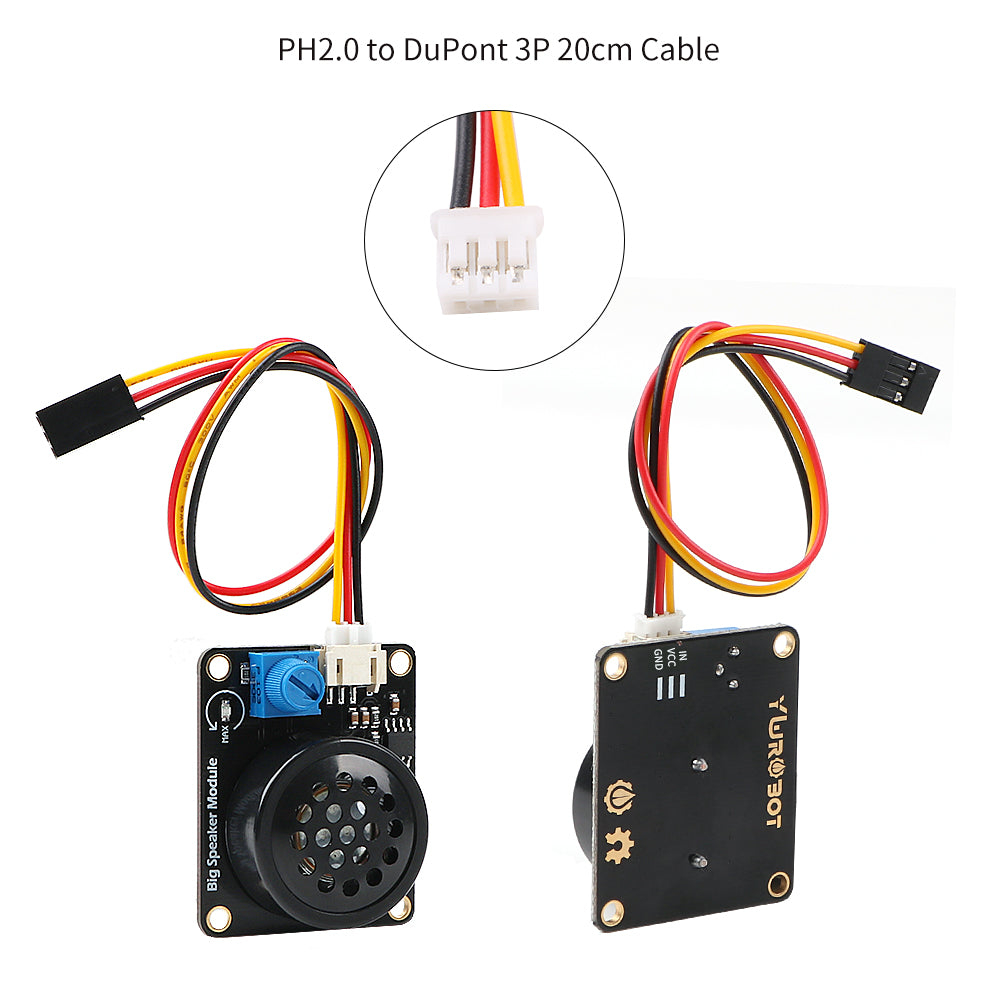

Bağlayıcı: PH tarzı arayüz; pin sayımı ve perde belirtilmedi
Dahili Konuşmacı Çapı: Yaklaşık 29.3mm
Dahili Hoparlör Derecelendirmesi: 0.5W, 8Ω
Sesli Kanallar: 1, mono
Hacim Ayarlama: Onboard potentiyometre
Adjustment Direction: Saat yönünü tersine döndürme hacmi artırır
İnşaat: Satılan ve yüzey-montlu bileşenler

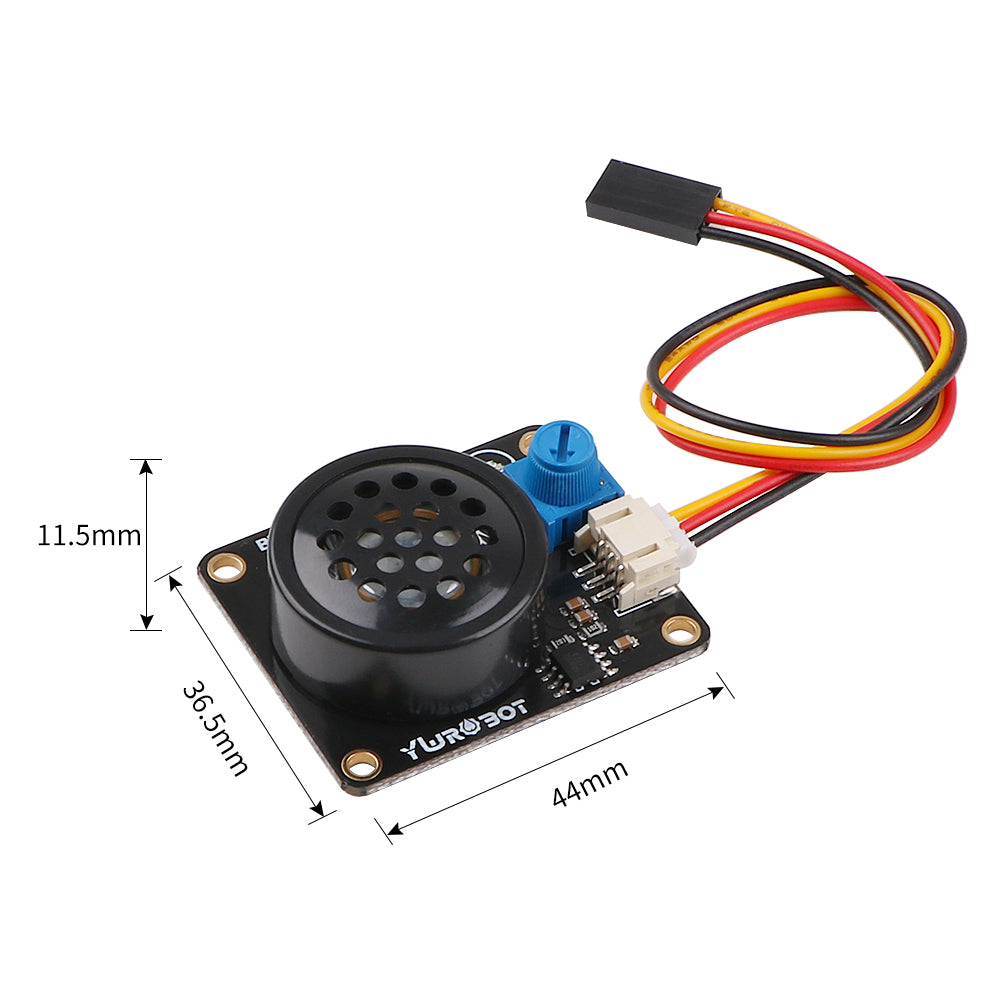

Taht Boyutları: Yaklaşık 36 × 45mm
Montaj Des Çapı: Yaklaşık 3mm
Uyumlu Platformlar: Uyumlu Arduino panosu ve mikro kontrolleri

Voltaj Not: Modül 2-5V çalışma için tedarikçi tarafından belirtilmektedir. Yayınlanan NS8002 IC bilgileri, yaklaşık 3V\'den itibaren çalışmayı yaygın olarak belirtir, bu nedenle modülün 3V\'nin altında güçlendirilecek olup olmayacağı takdirde kabul edilebilir performansı doğrulayın.

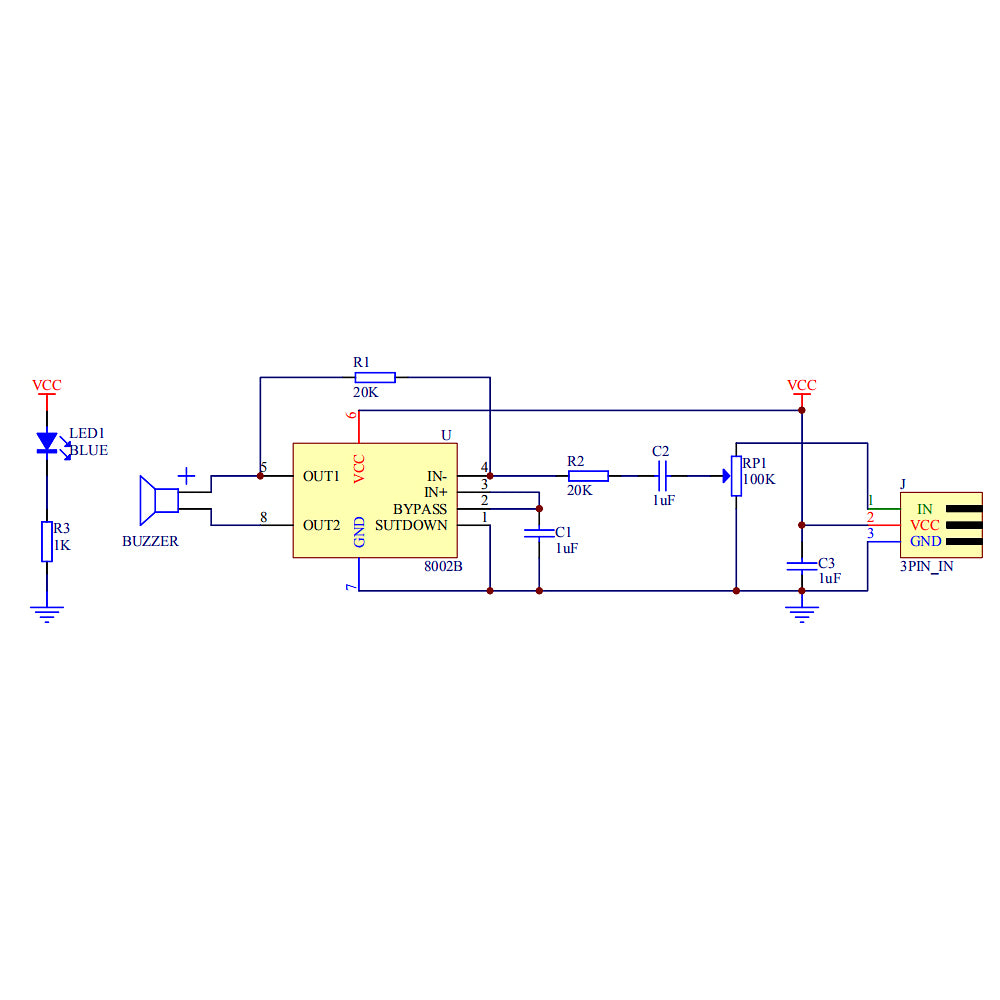

Sinyal Girişi ve Ses Üretimi

Modül, uyumlu bir Arduino tahtası, MCU veya sinyal kaynağından harici olarak oluşturulmuş bir sinyal gerektirir. Bağlantılı kontrolör ton, desen, süre ve diğer ses özelliklerini belirler.

Tipik kullanımlar arasında biralar, alarmlar, bildirim tonları ve basit programlı ses efektleri bulunur. Daha karmaşık müzik veya ses çalma, uygun bir dış ses oluşturma veya kod çözme devresi gerektirir.

Arayüz Not: “Digital bağlantı noktası”, tedarikçinin modül-ara yüz açıklamasıdır ve standart bir dijital-ses protokolü oluşturmaz. Bağlantıdan önce güç, zemin ve sinyal pim pozisyonlarını doğrulayın.

Manuel Hacim Ayarlama

Onboard potentiyometre, oynatma seviyesinin doğrudan manuel kontrolünü sağlar. Bu özel tahtada, saat yönünün tersine dönüş hacmi arttırır.

Teste düşük bir hacimde başlayın ve kademeli olarak ayarlayın. Aşırı girdi genlik veya sürekli aşırı tahrik, duyulabilir bozulmaya neden olabilir ve 0.5W hoparlöre gereksiz stres yaratabilir.

Uygulamalar ve Sınırlamalar

Modül uyumlu Arduino öğrenme sistemleri, mikrodenetleyici geliştirme projeleri, elektronik alarmlar, bildirim cihazları, etkileşimli ekranlar, elektronik oyuncaklar ve kompakt mono ses çıkışı gerektiren diğer gömülü uygulamalar için uygundur.
