Neden bir RJ45 Krimping Impossible Hissetsin (Ama Gerçekten Değil)
Eğer yere sıkı bir alet, bir Cat6 kablosu, bir avuç RJ45 fişi ve T568B diyagramı ile oturduysanız, “insanlar bunu nasıl yaparlar?” diye mıltamam, yalnız değilsiniz.
Çevrimiçi forumlar, kablo diyagramından takip ettiklerine yemin eden kişilerin gönderileriyle doludur, ancak test cihazı hala ölü pimler, rastgele başarısızlıklar veya hiç bir bağlantı göstermedi. İyi haber, bir RJ45 konektörünün tıkanmasının öğrenilebilir bir beceri olduğu ve çoğu başarısızlığın birkaç tekrarlanabilir hataya kadar gelmesidir.
Bu kılavuzda, Cat5e / Cat6 Ethernet kablodaki RJ45 konektörlerini adım adım nasıl sıkıştıracağımıza, kablo türleri arasındaki farkı nasıl açıklayacağımı açıklayacağız, klasik hatalardan nasıl kaçınabileceğinizi göstereceğiz ve bunun yerine anahtar taşı krikoları veya önceden hazırlanmış yama kablolarının ne zaman kullanılacağına karar vermenize yardımcı olacağız.
Aletler ve Malzemeler YoBaşlamadan önce ihtiyacımız var
El becerisi konusunda endişelenmeden önce, doğru malzemelerle çalıştığınızdan emin olun. Çevrimiçi topluluklarda tartışan birçok “Gizem arızası” yanlış kablo veya yanlış türdeki RJ45 fişi kullanmaktan geliyor.

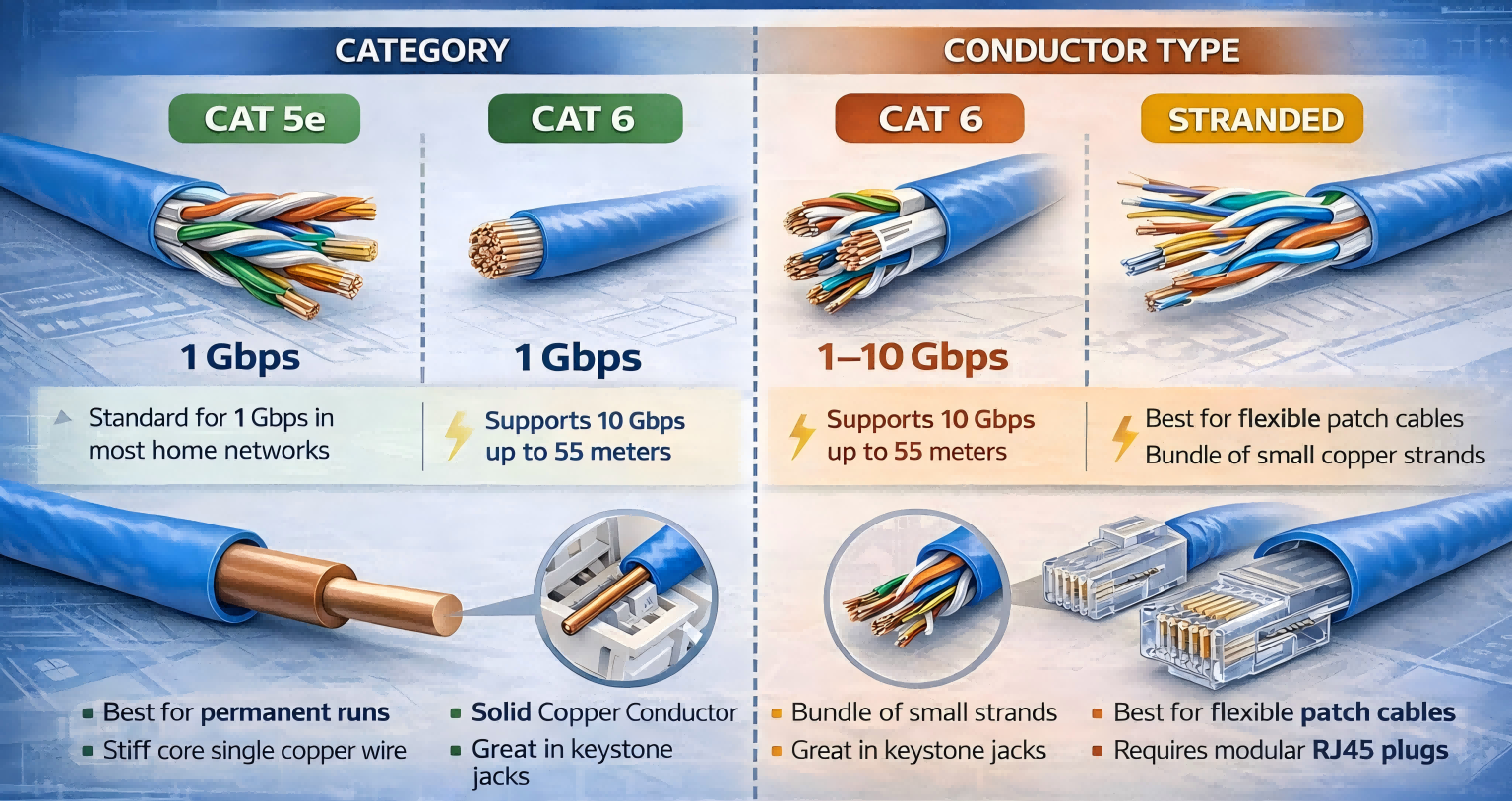

Doğru Ethernet kablosu seçimi: Cat5e vs Cat6, sağlam ve mahsur
Sıyrıldığında önemli olan iki büyük ayrım vardır:
1. Kategori (Cat5e vs Cat6 vs Cat6a)
○ Cat5e, çoğu ev ağında 1 Gbit / s için hala iyi.
○ Cat6 ve üstü daha sıkı bükülmeye ve genellikle daha kalın bir ölçere sahiptir, bu da onları daha yüksek hızlar ve daha uzun koşular için daha iyi çalışır hale getirir.
2. İletkler tipi: katı vs mahsur
○ Katı kablo tipik olarak duvar veya kalıcı koşular için kullanılır. Her bir iletken tek bir katı bakır teldir. Şekilde duruyor, yumruk-aşağı tuş taşlarında harika, ancak defalarca esnemekten hoşlanmıyor.
○ Yama kabloları için mahsur kablo kullanılır. Her orkestra şefi birçok küçük ipliktir. Esnektir ve sürekli harekette hayatta kalır, ancak mahsur kalan iletkenler için tasarlanmış RJ45 fişlerine ihtiyaç duyar.
Doğrudan bir kabloya tıkıyorsanız, cekete bastın neleri iki kez kontrol edersiniz. Katı kabloysa, daha “doğru” bir yol aslında bir tuş taşı kriko veya yama panele son vermek, ardından krikodan cihaza önceden hazırlanmış bir yama kablosu kullanın.
RJ45 fişlerini katı kabloya sıkıştırabilirsiniz, ancak katı iletkenler için derecelendirilmiş fişleri kullanmalısınız. Aynısı mahsur kalan kablo için de geçerlidir: mahsur kalan fişler veya her ikisini de açıkça destekleyen evrensel bir tür kullanın.
RJ45 fişlerini kablo tipinize eşleştirmek
RJ45 fişleri hepsi aynı değildir. Önemli farklılıklar şunları içerir:
• Sağlam veya mahsur iletkenler için – fişin içindeki metal “diş”, tek bir katı çekirdek ve çoklu ipliklere ısırmak için farklı şekilde şekillendirilmiştir.
• Kablo kategorisi ve çapı – Cat6 fişleri biraz daha kalın iletkenler için tasarlanmıştır ve genellikle daha büyük ceket için daha iyi baskı rahatlaması vardır. İnce, marka dışı kabloya bir Cat6 taklidi kullanmak, pimlerin asla düzgün bir şekilde nüfuz edemediği anlamına gelebilir.
• Standart vs geçiş -
○ Standart fişler öndeki telleri durdurun. Sekiz orkestra şefini tamamen aynı uzunlukta kesmeli ve sonuna kadar onları içeri itmelisiniz.
○ Geçiş fişleri, tellerin önden çıkmasına izin verin, böylece kram etmeden önce siparişi görebilirsiniz. Bir geçiş kriteri ekstra uzunluğu keser.
Eğer fiş ve kablo eşleşmiyorsa (örneğin, standart olmayan sıska olmayan kabloda kalkanlı bir Cat6 fişi), pimleriniz ne kadar sert sıksanız sıkı temas kurmayabilir.
Krikme aletleri ve testçiler
En azından, isteyeceksiniz:
• İyi bir RJ45 tıkırdama aracı (ideal olarak sıçan, bu yüzden doğru kuvvette durur)
• Bir kablo ceket striptindi veya sakatta striptinma bölümü
• Sekiz pimin tümü üzerinde sürekliliği onaylamak için temel bir kablo test cihazı
Geçiş konnektörlerini seçerseniz, iletkenleri tek bir hareket halinde kıvranta düşürücü ve sifonla kese eden geçiş uyumlu bir kıvrıma da ihtiyacınız var.
Step-by-Step: Cat5e / Cat6'da bir RJ45 Nasıl Krimp yapılır
Ev ve küçük ofis ağlarında en yaygın olan T568B kabloları varsayacağız.

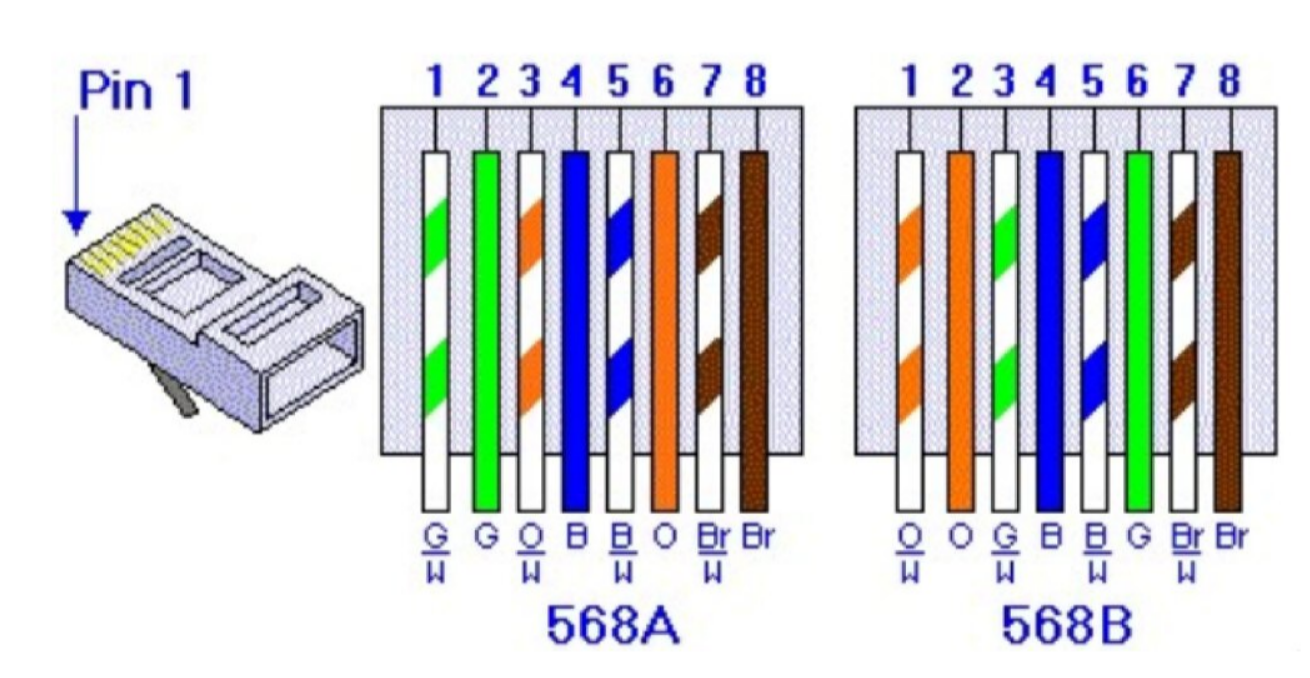

T568B renk siparişi (soldan sağa, klipsten uzaklaşabilirsiniz):
1. Beyaz-sorange
2. Portakal
3. Beyaz-yeşil
4. Mavi
5. Beyaz-mavi
6. Yeşil
7. Beyaz-kahvek
8. Kahverengi
Adım 1 - Şefleri zarar vermeden ceketi soyun
1. Kablo ucundan yaklaşık 2-3 cm (yaklaşık 1 inç) ölçün.
2. Dış ceketin etrafına hafifçe kesmek için ceket striptinteri kullanın. O kadar sert basmayın ki, altındaki iletkenleri nikçiler nikleyin.
3. Kabloyı kesime hafifçe bük, böylece ceket bölün, sonra çekin.
4. Bireysel tellerin yalıtımı üzerinde herhangi bir niş görürseniz, tüm ucu kesin ve tekrar deneyin. Sığışan bir iletken daha sonra kırabilir ve aralıklı faklara neden olabilir.

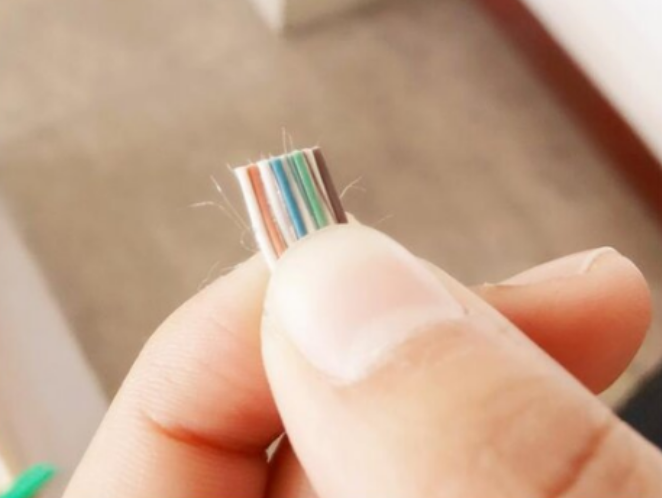

Adım 2 - Bilmeyen, düzleştirmek ve telleri düzene ile düzenleyin
1. Dört bükülmüş çift göreceksiniz. Her çifti ceketin bitdiği yere kadar bükülmek.
2. Her bir iletkeni mümkün olduğunca düz ve düz olana kadar yuvarlamak için tırnaklarınızı veya başparmağınızı ve parmağınızı kullanın. Bu, Reddit kullanıcılarının şikayetçi olduğu kısımdır, ancak pratikte daha kolay hale gelir.
3. Telleri T568B siparişinde solda sağa dizin. Onları cekete kadar düzenli olarak almaya çalışın, sadece en uçlarda değil.
4. Paketi başparmağınız ve işaret parmağınız arasında sıkıca sıkıca sıkıca sıkıca sıkıca sıkıca sıkıca sıkıca sıkıca sıkıca ve ceketin üzerine yerleştirin ve gevşek uçları diğer elinize, onları mükemmel bir şekilde düz ve paralel hale getirin.
Deneyimli yükleyicilerden yararlı bir numara: Kablosu biraz daha geriye hafifçe bükin, böylece sağlam bir itici noktaya sahipsiniz. Bu, sıralanmış iletkenleri pozisyonları değiştirmeden fişe kaydırın.

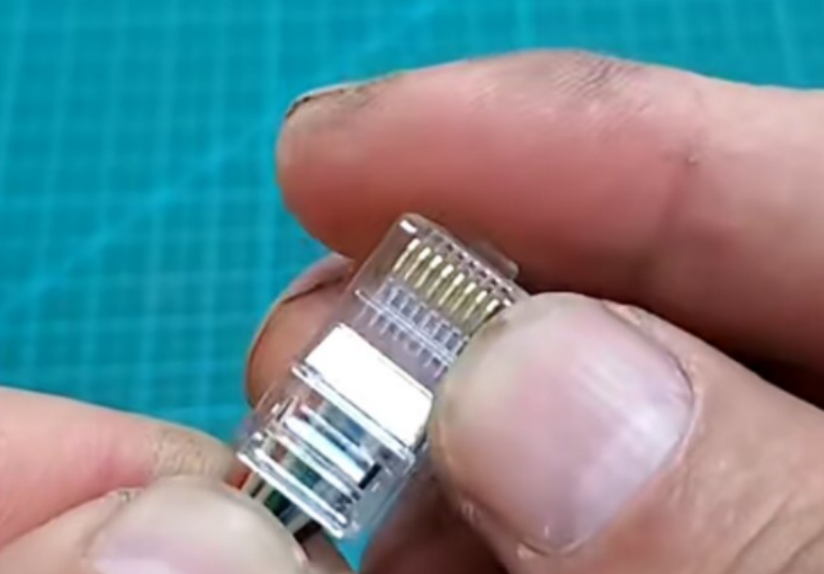

Adım 3 - Uzunluğa kadar kırın ve fişe ekleyin
1. Kabloların yanında bir RJ45 fişi tutun ve klip aşağı bakacak ve kontaklar size bakacak.
2. Ne kadar uzunluğa ihtiyacınız olduğunu tahmin edersiniz:
○ Ceket, fişin içine, zorlanma-yağm sekmesinin içinde tıkındığında ısırmak için yeterince oturur.
○ Fişin ucuna ulaşırken bükülmüş telller mümkün olduğunca kısadır.
3. Sekiz telinin hepsini bir temiz, düz kesimde çırpınan kesiciler veya keskin kesiğinizi kullanarak kesin. Mükemmel düz bir cephe istiyorsun.
4. Hala ceketin yakınında sıkıca sıkıca sıkıca sıkıca sıkıca sıkıca kaydırırken, telleri fiş kanallarına kaydırın. Emin olun:
○ Her tel kendi yuvasının içine girer.
○ Sipariş doğru olmaya devam ediyor.
○ Her orkestra şefi fişin önüne kadar ulaşır. Her rengi açıkça uçta görmelisiniz.
○ Kablo ceket fişin içinde, zorlanma-yaşlanma alanına ulaşır. Eğer fişin dışında çıplak iletkenler görebiliyorsanız, çok fazla ceket sıyırmanız.
Geçişli RJ45 konektörleri ile, kabloları daha uzun süre bırakabilir, ön tarafa yapışıp sırayı doğrunaya kadar itebilir, ardından aletin her şeyi kesmesi ve her şeyi kesmesi için izin verebilir.

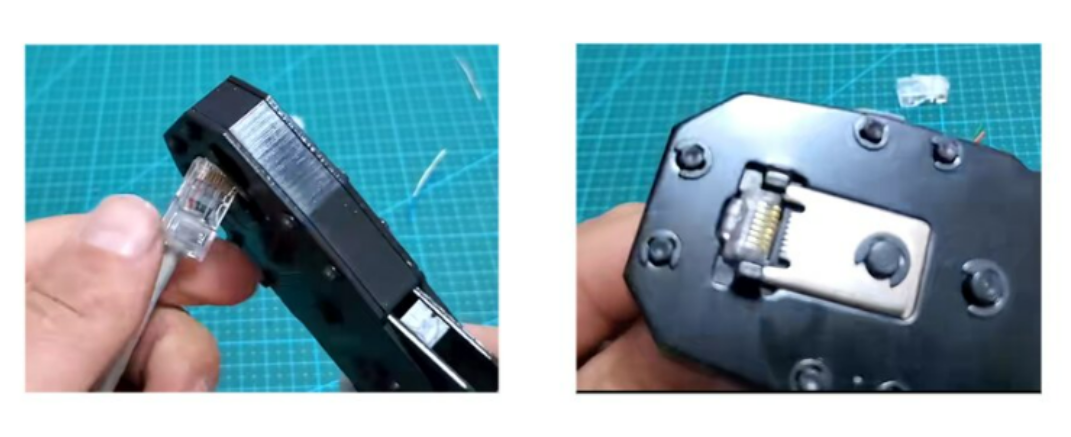

Adım 4 – Sıkıca sıkıca ve pin derinliğini ve zorlanma giderin giderilmesini kontrol edin
1. Yüklü fişi kıvrılan aletin içine tam olarak ekleyin. Tüm içeriye kadar oturttuğun emin olun.
2. Ratchet serbest bırakana kadar (sıçkırma aracı) kram tutayı sıkın. - Yarı yolda durma.
3. fişi çıkarın ve inceleme:
○ Altın pimler artık sifona ya da gurur duymadan değil, plastiğe itilmelidir. Hala yüksek görünüyorlarsa, ya tam olarak sıkmıyorsunuz ya da araç bu fiş için düşük kaliteli / yanlıştır.
○ Sus zorlanma-rahteni sekmesi, çıplak iletkenleri değil, kablo ceketi ısırmış olmalıdır.
○ Geçiş uçları üzerinde, kesilmiş iletkenler sifonlu olmalı veya neredeyse plastikle yıkanmalıdır.
Kablonın diğer ucundaki işlemi tekrarlayın, aynı kablolamayı standart olarak kullandığınızdan emin olun (doğrudan bir kablo için her iki uçta da 568B).
Yaygın RJ45 Krimping Hataları ve Nasıl Düzeltilir
Birçok sorun giderme tartışmalarını okurken, aynı başarısızlık kalıplarını tekrar tekrar görürsünüz. İşte büyük olanlar ve onlardan nasıl kaçınacak.
Hata 1 – Yanlış kablo tipini veya AWG kullanma
Bazen kablo aslında Ethernet kablosu değildir (örneğin, kırmızı ve siyah iletkenlerle alarm veya seri kablo). Diğer zamanlarda, bakır kaplı alüminyum (CCA) veya RJ45 fişlerinize uymayan garip bir gösterge.
Kablo ceketiniz açıkça Cat5e / Cat6 demiyorsa ve 22-24 aralığında sağlam bir AWG listelemiyorsa, şüpheli olun. Pazardaki ucuz “Cat6”, iyi fesihleri neredeyse imkansız hale getirerek, yetersiz veya kötü inşa edilebilir.
Fix:
• saygın bir markadan gerçek katı bakır Cat5e veya Cat6 kullanın.
• Takalarınızı kablo kategorisine ve AWG ile eşleştirin.
Hata 2 - Pins yeterince derin değil
Altın pimler hala tıkıtılmadan sonra yüksekte oturuyorsa, bakıra temas etmek için yalıtımı delmiş olmayabilirler. Bu ölü veya aralıklı pimlere yol açar.
Nedenler şunları içerir:
• Fişi tamamen sıkıştıraç içine itm.
• Gevşek toleransları olan ucuz bir fiyat.
• Dişlerin ısıramayacağı ince kabloya korumalı veya Cat6 fişleri kullanmak.
Fix:
• Takı her zaman devreye girene kadar alete kadar itin.
• Bilinişli bir markadan kaliteli bir sırru araç ve kablonuza uyan fişler kullanın.
• Şüphe duyuyorsanız, bir kez daha kırın, hafifçe yeniden konum değiştirin ve tekrar kırın - ama bu yardımcı olmazsa, fişi ezmek yerine değiştirin.
Hata 3 - Çok fazla ceket soyun, su baskı rahatlama yok
Konnektörün dışında birkaç santir bükülmüş tel görebiliyorsanız, zorlanma rahatlama sekmesi ceket yerine iletkenleri ısırıyor - ya da hiç yok. Kablo kırılgan olacak ve çiftler çok uzun süre bükülmüş olmayacak, performansa zarar verecek.
Fix:
• Telleri düzenlemek için sadece yeterli ceketi soyun - ilk başta kabaca 1-2 inç, sonra da kırın.
• Ceketin fişin arkasına, zorlanma-rahtem noktasının hemen ötesine uzanmaya dikkat edin.
Hata 4 – Yanlış kablo siparişi veya uyumsuz standartlar
Bir çifti karıştırmak kolaydır, özellikle de stresli olduğunuzda ve parmaklarınız yorgun olduğunda. Bir ucunda T568A ve diğer ucunda T568B’yi kazara bağlamak da yaygındır, bu da bir tane istemediğininiz zaman bir çapraz kablo oluşturur.
Fix:
• T568B siparişi ezberle veya yazdırın ve tıkınmadan önce her iki ucu da doğrulayın.
• Siparişi doğru tutmak için mücadele ederseniz geçiş konnektörleri kullanın - sıkmadan önce her şeyi görsel olarak doğrulayabilirsiniz.
• Her yeni kabloda bir test cihazı kullanın, “ein” olsanız bile, doğru.

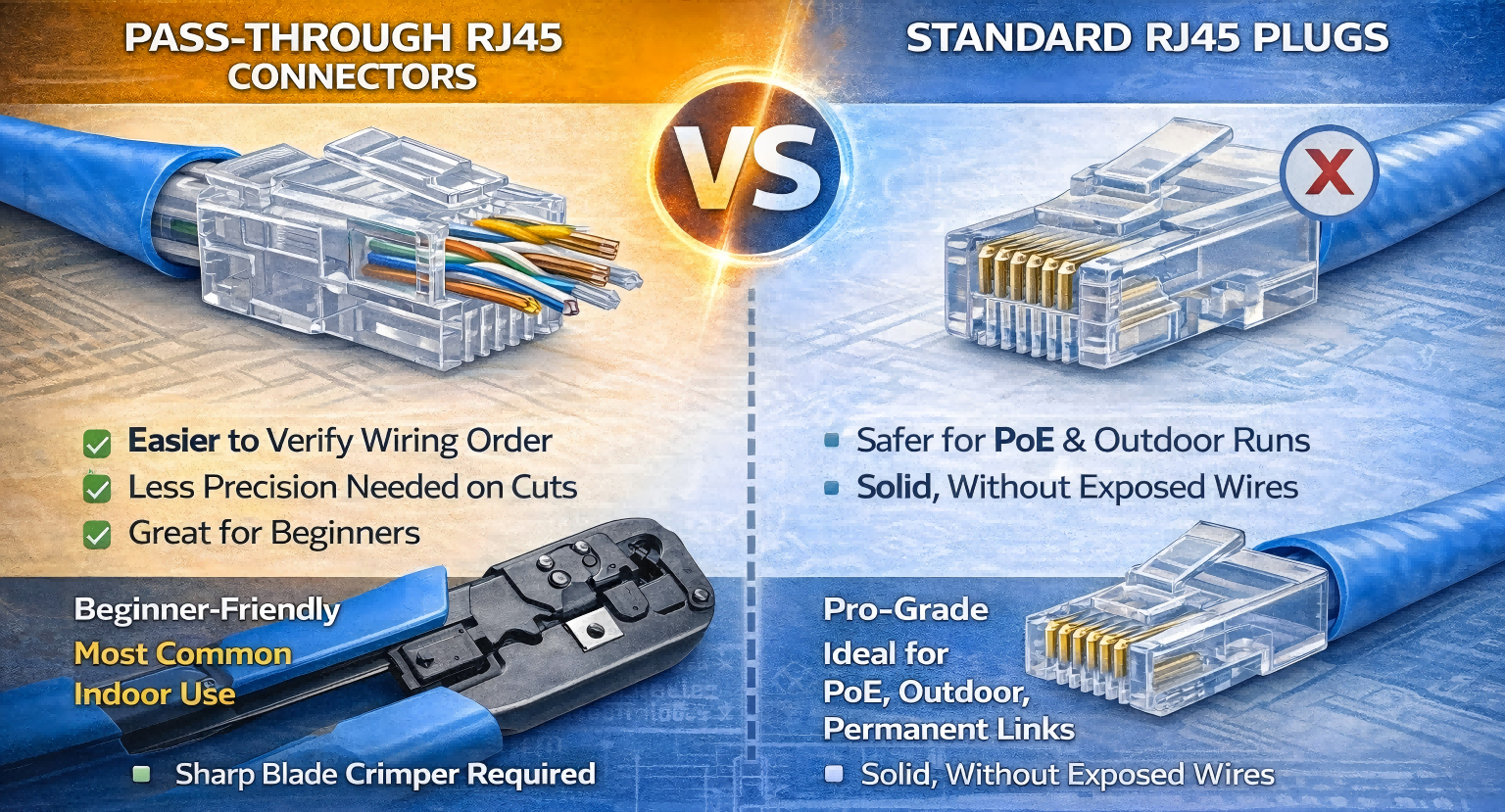

Pass-Through RJ45 vs Standart Fişler
Geçişli RJ45 konektörleri, yeni başlayanlar ve birçok çalışan teknisyen arasında son derece popüler. Şefleri ön tarafa kaydırın, siparişi gözlerinizle kontrol edin, ardından kıvrımda ve tek bir hareket halinde kesin.
Profesyoneller:
• Doğru siparişi doğrulamak çok daha kolaydır.
• Tel uzunluğu kırlarken daha az hassasiyet gerekir.
• Bunu her gün yapmayan insanlar için harika.
Eksiler ve uyarılar:
• Keskin entegre bir bıçakla geçiş uyumlu bir klipere ihtiyacınız var. Donuk bıçaklar iletkenleri çok uzun süre bırakabilir ve fişin limanda tam olarak oturması engelleyebilir.
• Bazı teknisyenlerin özellikle korozyon veya kısaların daha olası olduğu PoE ve dış mekan koşuları için mükemmel bir şekilde küçültülmezse, uçta biraz maruz kalmış iletken olabilir.
Kapalı ev ağı ve kısa yama koşuları için, iyi bir kıvrımlı geçiş uçları genellikle RJ45 konektörlerini sıkıştırmanın en başlangıç dostu yoludur. Dış mekan kabloları, PoE kameralar veya kritik kalıcı bağlantılar için, birçok profesyonel hala standart, geçişsiz fişleri veya tuş taşı krikolarını tercih eder.

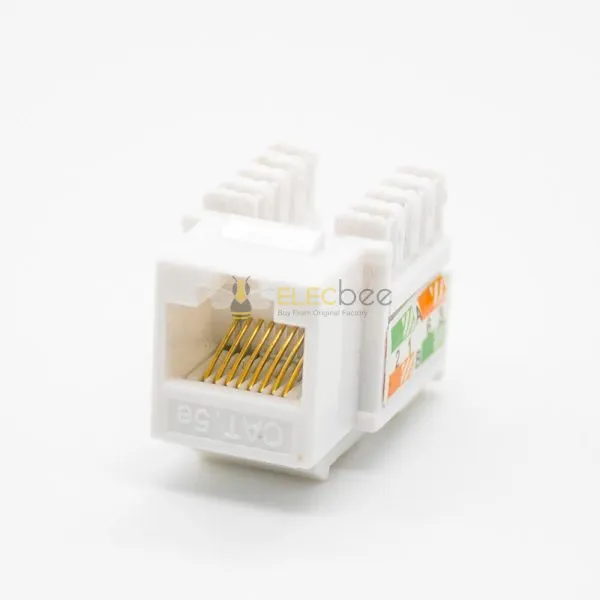

Keystone Jacks, Patch Panels ve Ne Zaman Krikmeyi Bırakmalı
Birçok teknik tartışmada güçlü bir tema şudur:
“Sadece sağlam kabloya anahtar taş jaklarını koyun ve önceden yapılmış yama kabloları kullanın.”
Ve bu aslında endüstrinin en iyi uygulamalarıyla uyumludur.
• Katı kablo kalıcı koşular içindir ve anahtar taşı krikolarına veya bir yumruklu bir araç kullanarak bir yama panele sonlandırıldığında en kolay ve en güvenilirdir.
• Duvar plakasından veya yama panelinden cihazlara ve anahtarlara bağlanmak için kısa, önceden hazırlanmış iplikli yama kabloları kullanırsınız.
Bu yaklaşımın birkaç faydası vardır:
• Kendinizi çok daha az tıka tıklarsınız (belki hiçbiri).
• Anahtar taşı sonlandırmalar birçok yeni başlayan için minik RJ45 fişlerine daha kolaydır.
• Bir yama kablosu kötü giderse, duvar içi kabloya dokunmadan saniyeler içinde değiştirirsiniz.
Tipik bir ev için:
• Sonlandırma noktası: Küçük bir dolapta yama paneli veya tuş taşları.
• Oda çıkışları: Anahtar taşı duvar plakaları.
• Aygıt bağlantıları: Fabrika yama kabloları duvardan PC / TV / erişim noktasına.
Başka türlü çalışan bir koşuda sadece bir kötü konektörü sabitliyorsanız, bir RJ45’i sıkıştırmak çabaya değer olabilir. Ancak, bütün bir daireyi veya evi kablolıyorsanız, keystone krikolarına ve bir yumruklu araca yatırım yapmak sizi çok fazla hayal kırıklığına kurtaracaktır.

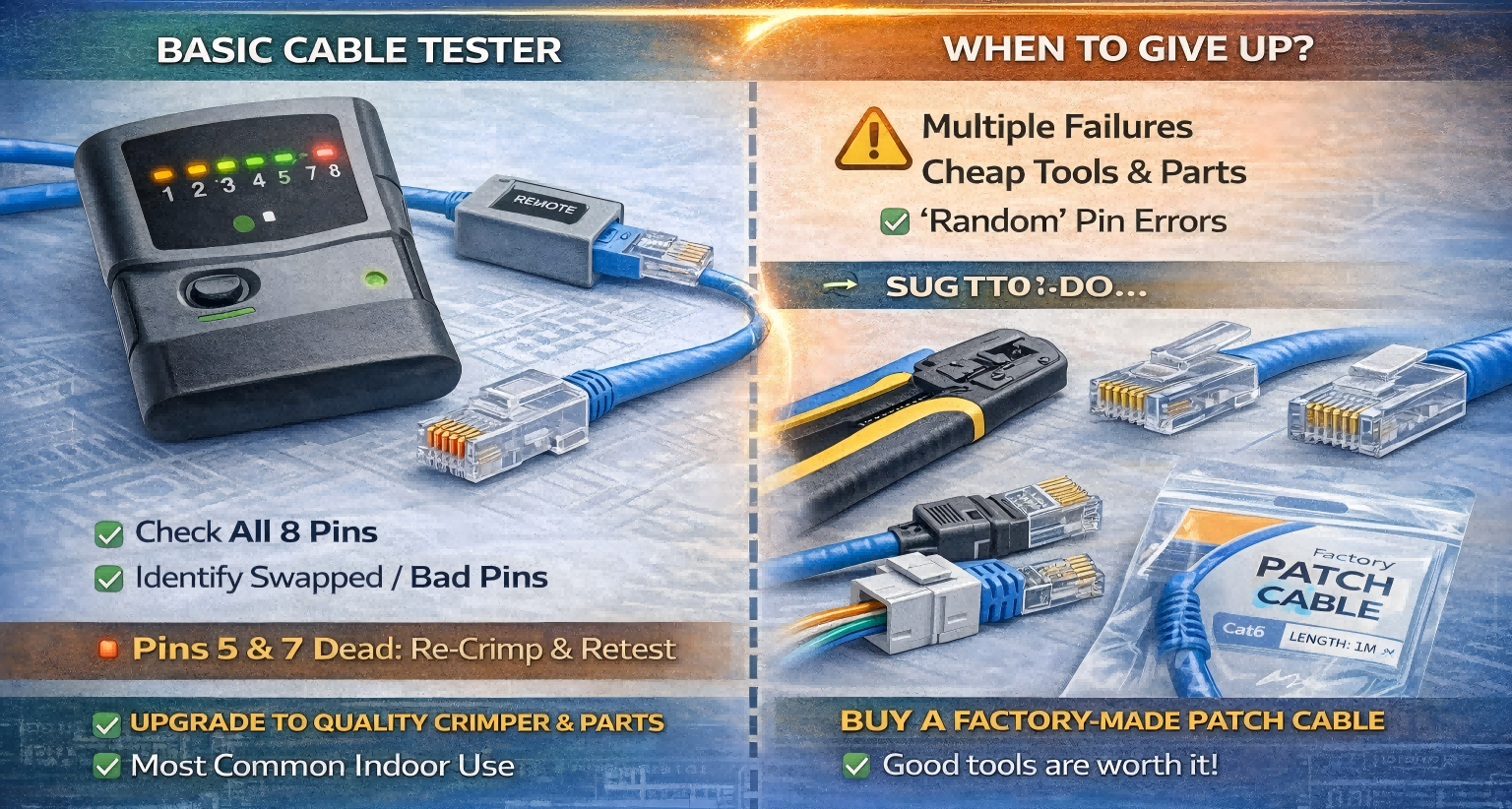

Kablonuzu Test Et (ve Ne Zaman Vereceğinizi Bilmek)
Deneyimli montajcılar bile bazen kötü bir sıtsın. Bu yüzden her zaman test ederler.
Temel test
Basit bir test cihazı:
• Sekiz pimin tamamının birbirine bağlı olup olup olduğunu söyleyin.
• Sıftlı çiftler veya açık / kısa pimler gösterin.
Bir ucu ana üniteye, diğer ucu uzaktan kumandaya takın ve testi çalıştırın. Pit 5 ve 7 (örneğin) ölü gösterirse, fişi kesin, ucu incele ve yeni bir konektörle tekrar deneyin.
Ne zaman tamamen başlamak için
Eğer varsa:
• Aynı kırışık ve fiş tipi ile birden çok kez denedim ve
• Gerçek Cat5e / Cat6 kablosu kullandığınızı doğrulayın ve
• Hala rastgele başarısızlıklar elde edin...
...yetelerin ve malzemelerin kalitesini sorgulamanın zamanı olabilir, beceriniz değil. Ucuz konektörler ve marka dışı sakatlar, her şeyi doğru yaptığınızda bile tutarsız sonuçlara neden olabilir.
Bu durumlarda, en akıllı hareketiniz şunlar olabilir:
• Daha iyi bir kram ve iyi konektörler satın alın veya
• Anahtar taşı krikolara geçiş + önceden yapılmış yama kabloları veya
• Bir kerelik bir kablo için, doğru uzunlukte fabrika yapımı bir yama kablosu satın alın.
Bunda bir utanç yok. RJ45 konektörlerini nasıl sıkıştıracaklarını öğrenmenin amacı acı çekmek değildir; ne olduğunu anlamak, böylece ağınız için doğru kararı verebilirsiniz.
Sonuç
Ethernet kablolarını nasıl sıkıştıracaklarını öğrenmek, ev ağlarında bir geçiş ayinidir, ancak sizi çıldırtmamalıdır. Çevrimiçi tartışmalarda görülen acıların çoğu aynı sorunlardan geliyor: yanlış kablo, uyumsuz konektörler, zayıf aletler, çok fazla ceket sıyrılmış ve tamamen tıkanmamış pimler.
Temelleri doğru alın - uygun kablo, RJ45 fişleri, iyi bir kriper ve basit bir test cihazı ile eşleşen - ve bu kılavuzdaki adım adım sürecini izleyin. Standart konektörlere bağlı kalın, geçiş uçlarını kucaklayın veya anahtar taşı krikolarına ve önceden hazırlanmış yama kablolarının en iyi arkadaşlarınız olduğuna karar verirseniz, güvenilir bağlantılar ve çok daha tutarlı bir şekilde geçen testler yapacaktır.
Doğru yaparsan, Ethernet kablolarınızı tekrar düşünebileceğiniz tek zaman, kendi ağınızı kablolu olarak övündür.
