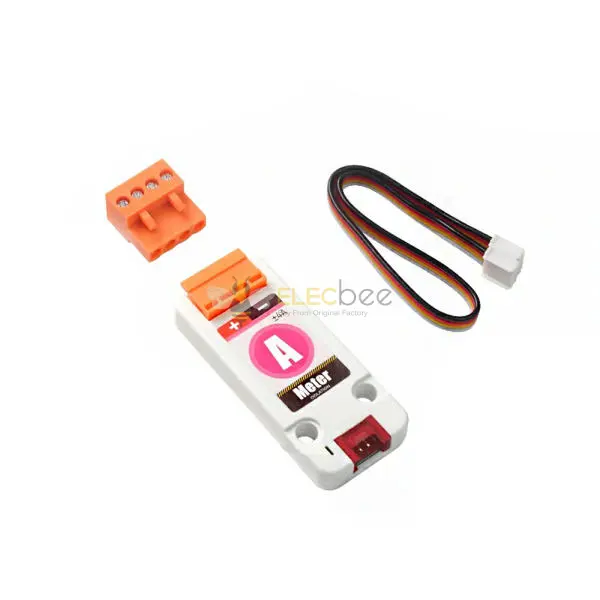

Elecbee Ampermetre Birim Akım Ölçer DC-DC İzole 16-bit ADC ±4A

Ampermetre Ünitesi, akımı gerçek zamanlı olarak izleyebilen bir akım ölçerdir. 16-bit ADC (analogdan dijitale) dönüştürücü ADS1115, I2C (0X48) üzerinden iletişim kurmak için dahili olarak kullanılır. Ölçüm doğruluğunu sağlamak için yerleşik bir DC-DC izole güç kaynağı vardır ve I2C arayüzü ayrıca düşük güç izolatörü CA-IS3020S aracılığıyla elektriksel olarak izole edilmiştir. Bu, veri yolundaki veya diğer devrelerdeki gürültünün ve dalgalanmaların yerel topraklama terminaline girerek hassas devrelere müdahale etmesini veya hasar vermesini önler. Her Ünite, fabrikadan çıkarken, başlangıç ​​Doğruluğu %0,1 FS, ±1 sayım, çözünürlük 0,3mA ile ayrı ayrı kalibre edilir. Ünitenin maksimum ölçüm akımı ±4A ve aşırı ölçüm akımının devreyi yakmasını önlemek için dahili entegre 4A sigortası vardır.

±4A aralığı

16 bit ADC dönüştürme

Başlangıç ​​Doğruluğu %0,1 FS, ±1 sayım

Çözünürlük 0.3mA

LED güç göstergesi

4A Yavaş Atan Sigorta

Fabrika kalibrasyonu (yerleşik EEPROM'da kaydedilen Cal verileri)

Dahili I2C izolatörü CA-IS3020S

İzole DC-DC

1000'e kadar VRMS izolasyon dayanım gerilimi

Geliştirme platformu: Arduin, UIFlow (geliştirme aşamasında)

2 adet LEiGO uyumlu delik

1x Ampermetre Ünitesi

1x Grove Kablosu (20cm)

galvanometre

Farklı aralık çözünürlüğü farklıdır, sonucun hata değeri farklıdır, lütfen ihtiyaca göre uygun aralığı ayarlayın. EEPROM yazmayın. Özel kalibrasyon değerlerini gerçekten EEPROM'a kaydetmek istiyorsanız, aşağıdaki ifadeyi kullanarak fabrika veriler yazıldıktan sonra kaybolacak

bool Ampermetre::saveCalibration2EEPROM(ammeterGain_t kazanç, int16_t umut, int16_t gerçek)

//@Parametre: ammeterGarin_t kazancı //Kazanımı ayarla

#####################################

# // | PAG      | Maks Giriş Voltajı(V) | #

# // | PAG_4096 | 64            | #

# // | PAG_2048 | 32            | #

# // | PAG_512 | 16            | #

# // | PAG_256 | 8            | #

#####################################

//@Parametre: int16_t umut  // Hedef değeri ayarla

//@Parametre: int16_t gerçek //ADC ham değeri

CA-IS3020S

ADS1115

1.Arduino IDE'si

Arduino örneğini indirmek için buraya tıklayın
