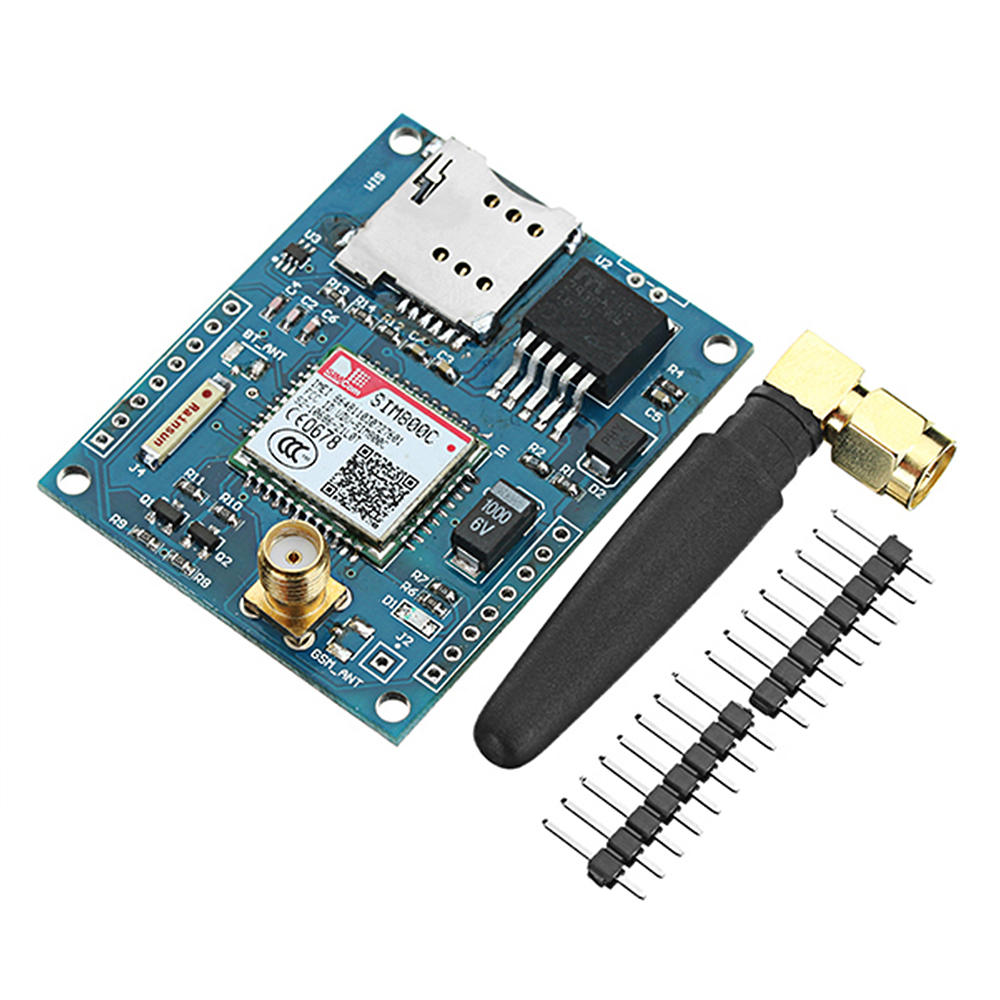

Elecbee SIM800C Geliştirme Kurulu GSM GPRS Modülü Destek Mesajı bluetooth TTS DTMF Dört bant

1. Giriş voltajı aralığı 5V-18V DC;
2. Kendinden tahrikli SIM kart yuvası tasarımı, 2G / 3G / 4G kartı veya küçük kartı destekler;
3. Modül, siz açtıktan sonra ağa otomatik olarak bağlanacaktır;
4. Çeşitli tek çipli seri portlarla uyumludur;
5. Ayrılmış kulaklık ve mikrofon arabirimi;
6. TTS DTMF işlevini destekleyin;
7. bluetooth 3.0 protokolü, geliştirilmiş bluetooth anteni, seri bağlantı noktası SPP ve ses hizmetleri için destek;
8. Ayrılmış lityum pille çalışan BAT arayüzü, 3.7V lityum pil veya 18650 lityum pil kullanabilirsiniz;
9. Ayrılmış IPEX arayüzü, SMA arayüzü, yaylı anten arayüzü, farklı durumlarda kullanılabilir;
10. Çalışma göstergeli: LED, şebeke yokken, SIM kart veya SIM kart takılı değilken saniyede 1 kez yanıp sönecek ve normal koşullar altında 3 saniyede bir 1 kez yanıp sönecektir.
11. Tahta boyutu: 40,9*51,3 mm

Arayüz açıklaması:

GND: Güç toprağı
VCC_IN: Güç kaynağı pimi, giriş DC5V-20V
RI: Halka göstergesi
DTR: Veri terminali hazırlığı
TXD: TTL seri port iletimi
RXD: TTL seri port alımı
U2_R: modül seri port 2 alımı
U2_T: modül seri bağlantı noktası 2 gönderim iletimi
V_M: seviye eşleşmesi için MCU'nun çekirdek voltajına (5V/3.3V, MCU'nuza bağlıdır) bağlayın (genellikle, NC de bu pin için uygun olur)
ADC: ADC tespiti
SPP: Ses çıkışı pozitif
SPN: Ses çıkışı negatif
MC-: Ses girişi negatif
MC +: Ses girişi pozitif
PWR: Güç etkinleştirin veya devre dışı bırakın (düşük seviyedeyken etkinleştirin)
BAT: lityum pil giriş pimi, 3.3v-4.4v

Temel olarak talimatlar:

SIM800C esas olarak AT komutları tarafından kontrol edilir, bu nedenle sadece bir USB'yi TTL seri port modülüne dönüştürün ve 5V,GND,TXD,RXD pinlerini SIM800C'nin VCC_IN, GND,RXD, TXD pinlerine bağlayın
Modül başlatıldığında, gösterge LED'i her 1 saniyede bir yanıp söner ve bir süre sonra gösterge LED'i her 3 saniyede bir yanıp söner, bu SIM800C'nin normal çalıştığı anlamına gelir.
