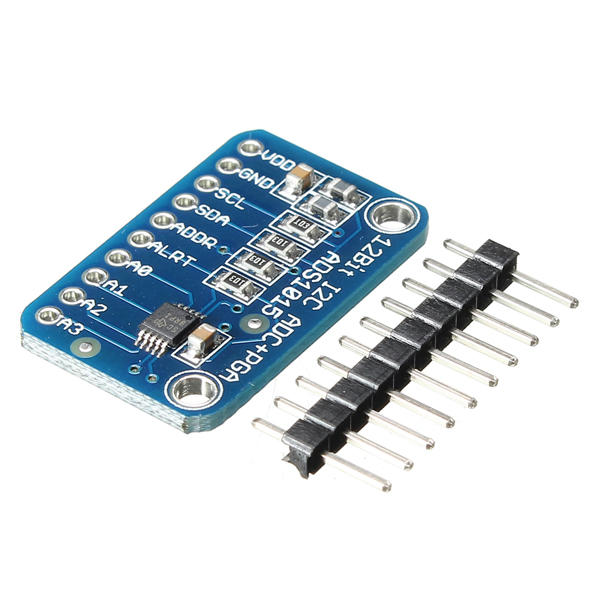

Elecbee -ADS1015 Mini 12bit Analog-Dijital Dönüştürücü ADC Geliştirme Kartı

Tanım:

Analogdan dijitale dönüştürücü olmayan mikrodenetleyiciler için veya daha yüksek hassasiyetli bir ADC istediğinizde ADS1015, I üzerinden 3300 örnek/saniyede 12 bit hassasiyet sağlar.²C. Çip, 4 tek uçlu giriş kanalı veya iki diferansiyel kanal olarak yapılandırılabilir. Güzel bir bonus olarak, daha küçük tekli/diferansiyel sinyalleri tüm aralığa yükseltmeye yardımcı olmak için x16'ya kadar programlanabilir bir kazanç amplifikatörü bile içerir. Bu ADC'yi seviyoruz çünkü 2V ila 5V güç/mantık arasında çalışabilir, çok çeşitli sinyalleri ölçebilir ve kullanımı çok kolaydır. Harika bir genel amaçlı 12 bit dönüştürücüdür.

Çip oldukça küçüktür, bu nedenle AVDD ve AGND'yi sessiz tutmak için ferritli bir kart üzerinde gelir. Arayüz I üzerinden yapılır²C. Adres, dört seçenekten biri ile değiştirilebilir (veri sayfası tablosu 5'e bakın), böylece tek bir 2 telli I'ye 4 adede kadar ADS1015 bağlayabilirsiniz.²16 tek uçlu giriş için C veriyolu.



1 x Analogdan Dijitale Dönüştürücü

,,
