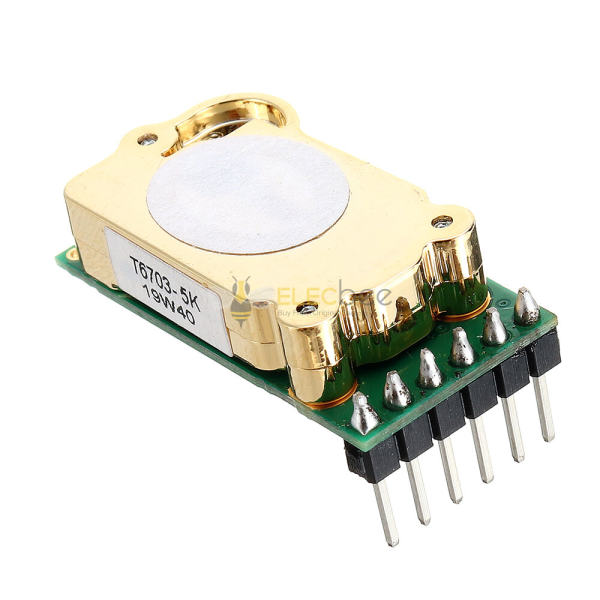

Elecbee Модуль датчика CO2 T6703 Датчик углекислого газа T6703-5K Малогабаритный высокоточный инфракрасный модуль датчика газа

SKU: EB0043055

Избранное

Ключевые характеристики

- Доступное решение для обнаружения газа для OEM-производителей.

- Устраняет необходимость калибровки в большинстве приложений с помощью запатентованного программного обеспечения Telaire ABC LogicTM.

- Надежная конструкция датчика, основанная на 20-летнем опыте проектирования и производства.

- Гибкая платформа датчика CO2, предназначенная для взаимодействия с другими микропроцессорными устройствами.

- Компактный дизайн и универсальные варианты интерфейса для простой интеграции продукта.

Технические характеристики:

Метод	Недисперсионное инфракрасное излучение (NDIR), позолоченная оптика, диффузионный отбор проб (с запатентованным алгоритмом ABC Logic с автоматической калибровкой Telaire)
Диапазон измерений	от 0 до 5000 частей на миллион
Размеры	1,18 дюйма X 0,61 дюйма X 0,34 дюйма
Размеры	(30 мм X 15,6 мм X 8,6 мм)
Точность*	400–5000 стр/мин ± 75 стр/мин или 10 % от показания, в зависимости от того, что больше
Зависимость от температуры	5 частей на миллион на °C или 0,5xa0% от показаний на °C, в зависимости от того, что больше
Стабильность
Зависимость от давления	0,13 % показаний на мм рт. ст.
Интервал калибровки	Не требуется
Время отклика
Обновление сигнала	Каждыеxa05xa0секунд
Время разминки
Время разминки	10 минут (максимальная точность)
Условия эксплуатации	от 50°F до 122°F (от 10°C до 50°C)
Условия эксплуатации	от 0 до 95 % относительной влажности, без конденсации
Условия хранения	от -22°F до 158°F (от -30°C до 70°C)

Выход
Цифровой	Подчиненный I2C до 100xa0кГц
Цифровой	UART @ 19200 бод с поддержкой Modbus
Режим выхода ШИМ	Два варианта, период цикла 1002 мс (~ 1 Гц) или 40 мкс (25 кГц)
Требования к источнику питания	4,5–5,5xa0В постоянного тока
	Пиковоеxa0200 мАxa0(обычно 155xa0мА)
	В среднем 25 мА (обычно 20 мА)

Приложения:

Очистители воздуха

Кондиционер

Домашний мониторинг

Качество воздуха в помещении для настольных ПК

Потребительский продукт

Интерфейсные соединения:

Предназначен для вилки с шагом 0,1 дюйма (2,54 мм). Жатка не входит в комплект.

Примечания:

1. Допуск основан на поверочном газе ±2%, что увеличивает погрешность, испытания проводились при стандартной температуре и давлении окружающей среды (SATP).

2. Воздействие на датчики среды менее 400 ppm может повлиять на точность из-за алгоритма ABC Logic.

3. Основано на номинальном входном напряжении 5 В постоянного тока. Для наилучшей производительности источником постоянного тока должен быть регулируемый источник питания с низким уровнем шума.

4. Полная точность достигается за счет использования ABC Logic. При включенной логике ABC датчик обычно достигает своей рабочей точности после 24 часов непрерывной работы. Сенсор будет поддерживать спецификации точности при включенной ABC Logic, учитывая, что он не менее четырех раз за 21 день подвергается воздействию эталонного уровня 400 частей на миллион.

5. Применяется при использовании в обычном бытовом воздухе.

Калибровка:

Не рекомендует заказчику повторно калибровать модуль T6703 после установки. Алгоритм датчика ABC Logic запустится через 24 часа, корректируя измерения датчика, что приведет к согласованности между датчиками. Если требуется немедленная согласованность, датчики могут быть откалиброваны по одной точке с использованием предварительно смешанного эталонного газа или окружающего воздуха, измеренного эталонным датчиком.

- Доступное решение для обнаружения газа для OEM-производителей.

- Надежная конструкция датчика, основанная на 20-летнем опыте проектирования и производства.

- Компактный дизайн и универсальные варианты интерфейса для простой интеграции продукта.

Технические характеристики:

Метод	Недисперсионное инфракрасное излучение (NDIR), позолоченная оптика, диффузионный отбор проб (с запатентованным алгоритмом ABC Logic с автоматической калибровкой Telaire)
Диапазон измерений	от 0 до 5000 частей на миллион
Размеры	1,18 дюйма X 0,61 дюйма X 0,34 дюйма
Размеры	(30 мм X 15,6 мм X 8,6 мм)
Точность*	400–5000 стр/мин ± 75 стр/мин или 10 % от показания, в зависимости от того, что больше
Зависимость от температуры	5 частей на миллион на °C или 0,5xa0% от показаний на °C, в зависимости от того, что больше
Стабильность
Зависимость от давления	0,13 % показаний на мм рт. ст.
Интервал калибровки	Не требуется
Время отклика
Обновление сигнала	Каждыеxa05xa0секунд
Время разминки
Время разминки	10 минут (максимальная точность)
Условия эксплуатации	от 50°F до 122°F (от 10°C до 50°C)
Условия эксплуатации	от 0 до 95 % относительной влажности, без конденсации
Условия хранения	от -22°F до 158°F (от -30°C до 70°C)

Выход
Цифровой	Подчиненный I2C до 100xa0кГц
Цифровой	UART @ 19200 бод с поддержкой Modbus
Режим выхода ШИМ	Два варианта, период цикла 1002 мс (~ 1 Гц) или 40 мкс (25 кГц)
Требования к источнику питания	4,5–5,5xa0В постоянного тока
	Пиковоеxa0200 мАxa0(обычно 155xa0мА)
	В среднем 25 мА (обычно 20 мА)

Приложения:

Очистители воздуха

Кондиционер

Домашний мониторинг

Качество воздуха в помещении для настольных ПК

Потребительский продукт

Интерфейсные соединения:

Предназначен для вилки с шагом 0,1 дюйма (2,54 мм). Жатка не входит в комплект.

Примечания:

2. Воздействие на датчики среды менее 400 ppm может повлиять на точность из-за алгоритма ABC Logic.

5. Применяется при использовании в обычном бытовом воздухе.

Калибровка:

Показать меньше

Характеристики

Показать похожие товары >

Атрибут

Значение

Поиск

Модель

Показать похожие товары >

Описание

>>>Вручную: Нажмите здесь, чтобы открыть<<<

Обзор:

1. Новая серия T6700 представляет собой миниатюрный датчик NDIR CO2, который обладает точностью и надежностью многих более крупных датчиков. Новый небольшой размер позволяет OEM-производителям интегрироваться в меньшие корпуса и оборудование и потребляет значительно меньше энергии, чем многие другие устройства на рынке.

2. Модуль Telaire T6703 CO2 настроен для приложений, в которых уровень CO2 менее критичен, но требуется оценка качества воздуха в помещении, например, в жилых помещениях. Наши минимальные требования к заказу отражают большие объемы этих приложений.

3. Все устройства откалиброваны на заводе для измерения уровней концентрации CO2 до 5000 частей на миллион, сохраняя при этом точность во всем диапазоне.

1 х T6703 NDIR модуль датчика CO2 Датчик углекислого газа
