Elecbee T.SK105A.03 Универсальный ЖК-светодиодный ТВ-контроллер Плата драйвера + 7 клавиш + 1-канальный 6-битный 30-контактный кабель LVDS + 1 инвертор лампы + динамик + адаптер питания ЕС

SKU: EB0041914

Избранное

Ключевые характеристики

Datasheet

EB0041914

Характеристики

Показать похожие товары >

Атрибут

Значение

Поиск

Беспроводная способность

Bluetooth

Модель

Поддержка USB

USB

Показать похожие товары >

Описание

Напряжение: 12 В

Точные данные>>

Точные детали:

Прошивка T.RD8503.03:Нажмите здесь, чтобы открыть

Т.В53.03Руководство:Нажмите здесь, чтобы открыть

Прошивка T.V53.03:Нажмите здесь, чтобы открыть

T.SK106A.03 Руководство: Нажмите здесь, чтобы открыть

T.SK106A.03 Прошивка:Нажмите здесь, чтобы открыть

Руководство по новой версии T.SK105A.03: нажмите здесь, чтобы открыть

Новая версия микропрограммы T.SK105A.03: нажмите здесь, чтобы открыть

Примечание. Так как модель платы драйвера часто обновляется, внешний вид и чип будут отличаться, пожалуйста, обратитесь к фактическому получению. Если вы возражаете против этого, пожалуйста, покупайте осторожно.

Обратите внимание перед покупкой:

1. Этот продукт совместим с большинством моделей. Клиентам нужно только подтвердить, что ЖК-экран совместим со следующими разрешениями, не повторяя модель запроса. (прошивка прожигает соответствующее разрешение)

2. Этот продукт должен самостоятельно записать прошивку, прежде чем его можно будет использовать. Если не умеете записывать прошивку, к сожалению, покупать не рекомендуется. Спасибо за Ваше понимание.

3. Этот комплект по умолчанию поставляется с 1-канальным 6-битным 30-контактным экранным кабелем. Если он не совместим с вашим экраном, приобретите соответствующий экранный кабель отдельно.

4. Обязательно используйте правильный источник питания. Если ток слишком низкий/слишком высокий, он не сможет загрузиться или даже сгорит чип и повредит материнскую плату.

5.Пожалуйста, обратите внимание на выбор напряжения экрана 3,3 В/5 В/12 В и измените положение перемычки в соответствии с различным напряжением.

Описание:

Модель: T.V53.03 (обновление от 25 декабря 2019 г.)

Модель:Т.СК106А.03(Обновление от 1 сентября 2020 г.)

ОбновлятьМодель:Т.СК105А.03(Обновление от ноября 2020 г.) Конкретная модель в основном основана на полученной модели, обратите внимание на прошивку соответствующей модели.

Формат ТВ: аналоговый сигнал

Язык поддержки: русский, английский, хинди, упрощенный китайский, кхмерский, вьетнамский, мьянманский, французский, немецкий, итальянский, испанский.

Входной интерфейс: воспроизведение мультимедиа с ПК/HDMI/TV/AV/USB

Адаптер питания: 12 В постоянного тока 3-5 А

Интерфейс экрана: LVDS Single 6

Напряжение экрана: 3,3 В/5 В/12 В (переходная крышка)

Интерфейс USB можно использовать не только для обновления программ, но и для воспроизведения видео/музыки/фото, в основном поддерживаемые форматы. Вы также можете установить загрузочное отображение изображений или LOGO и включить зеркало.

Поддерживает только разрешение:

1920x1200

1920x1080

1680x1050

1680x945

1600X1200

1600x900

1400X1050

1440x900

1366x768

1280x1024

1280x854

1280x800

1280x768

1280x720

1024x768

1024x600

800x600

Как узнать, подходит ли ваша панель для этой платы?

Шаг 1. Найдите разрешение вашей модели ЖК-дисплея (вы можете проверить разрешение по этой ссылке: )
Шаг 2: Найдите и пропишите соответствующую прошивку.

Программирование:

1. Поместите прошивку "SKR8503_100.bin" на отформатированную флешку (FAT32), затем вставьте флешку и кнопку 7KEY в плату.

2. После включения питания индикатор кнопки 7key загорится красным, а затем начнет мигать красным быстрее.

ОН ПРОДОЛЖАЕТ мигать и НИКОГДА НЕ ОСТАНАВЛИВАЕТСЯ. это нормально, просто подождите около 1 минуты, это означает, что обновление завершено. затем выключите питание и снимите U-диск. (Обратите внимание, что программы записи не отключают питание, сбой не сможет использовать)

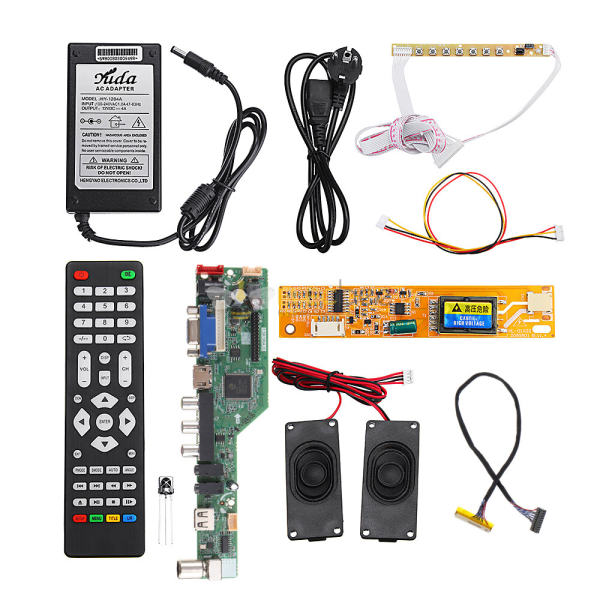

1 х плата контроллера

1 х английский пульт дистанционного управления

1x ИК

1 х 7 клавиш

1 x 1-канальный 6-битный 30-контактный кабель lvds длиной 250 мм

1 х 1 шт. инвертор CCFL с шагом контактов 3,5 мм

2 динамика по 4 Ом, 3 Вт

1 адаптер питания ЕС 12 В 4 А

Примечание:

Определение IR & KEY является особенным и отличается между v29, v56, v59 и 3463A, пожалуйста, обратите внимание и не перепутайте.

Этот комплект предназначен только для сигнального интерфейса: 2 канала, 8 бит, 30 контактов, без инвертора 4 шт.

Если вы не уверены, пожалуйста, укажите номер модели вашей ЖК-панели, чтобы мы могли вам помочь, спасибо
