Elecbee Регулируемый модуль рабочего цикла частоты импульсов PWM генератора сигналов с ЖК-дисплеем

Name: Elecbee Регулируемый модуль рабочего цикла частоты импульсов PWM генератора сигналов с ЖК-дисплеем
Brand: Elecbee
SKU: EB0045961
Price: 78.72 CNY
Availability: InStock

SKU: EB0045961

Избранное

Ключевые характеристики

- Поддержка последовательной работы

- Широкий диапазон частот, высокая точность

- ЖК-дисплей может отображать частоту и рабочие данные, простота в эксплуатации

- Вывод трехканального ШИМ одновременно

- Регулируемая частота, 3-канальный частотный выходной сигнал, коэффициент заполнения можно регулировать независимо, подходит для большинства случаев

Технические характеристики:

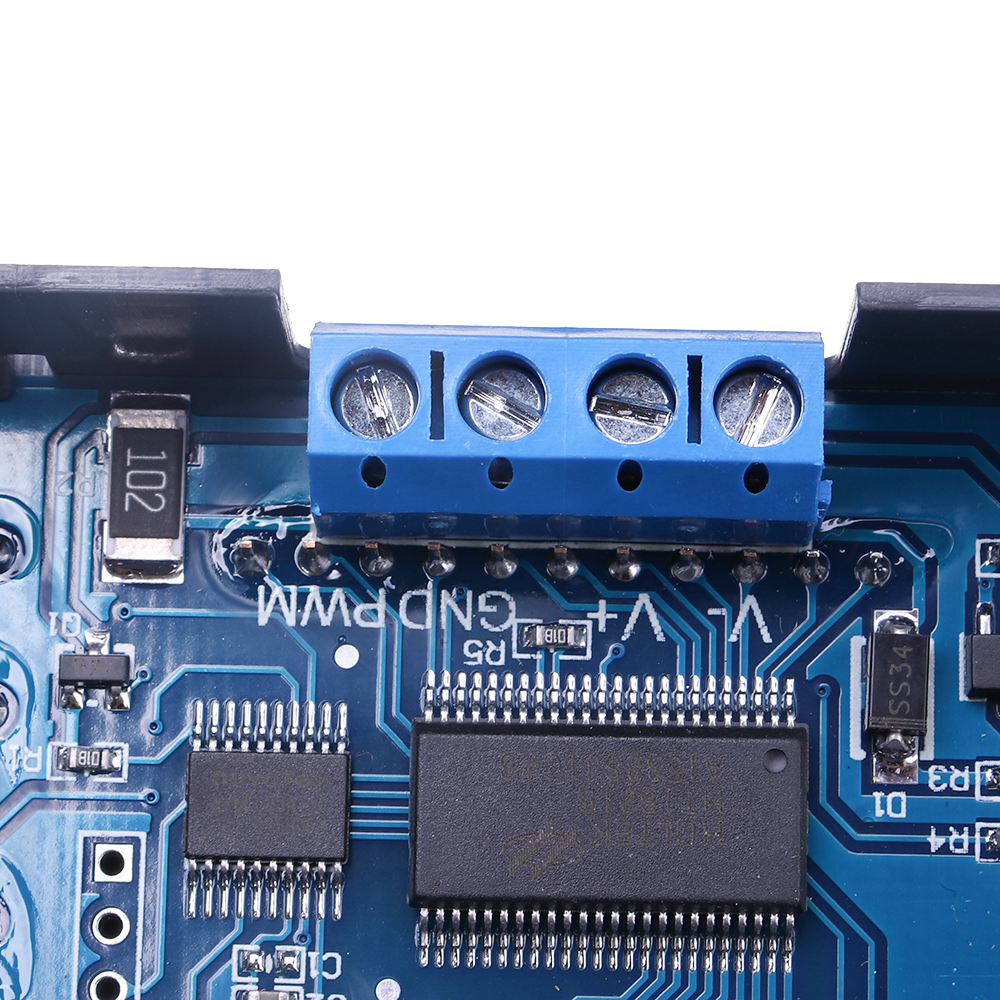

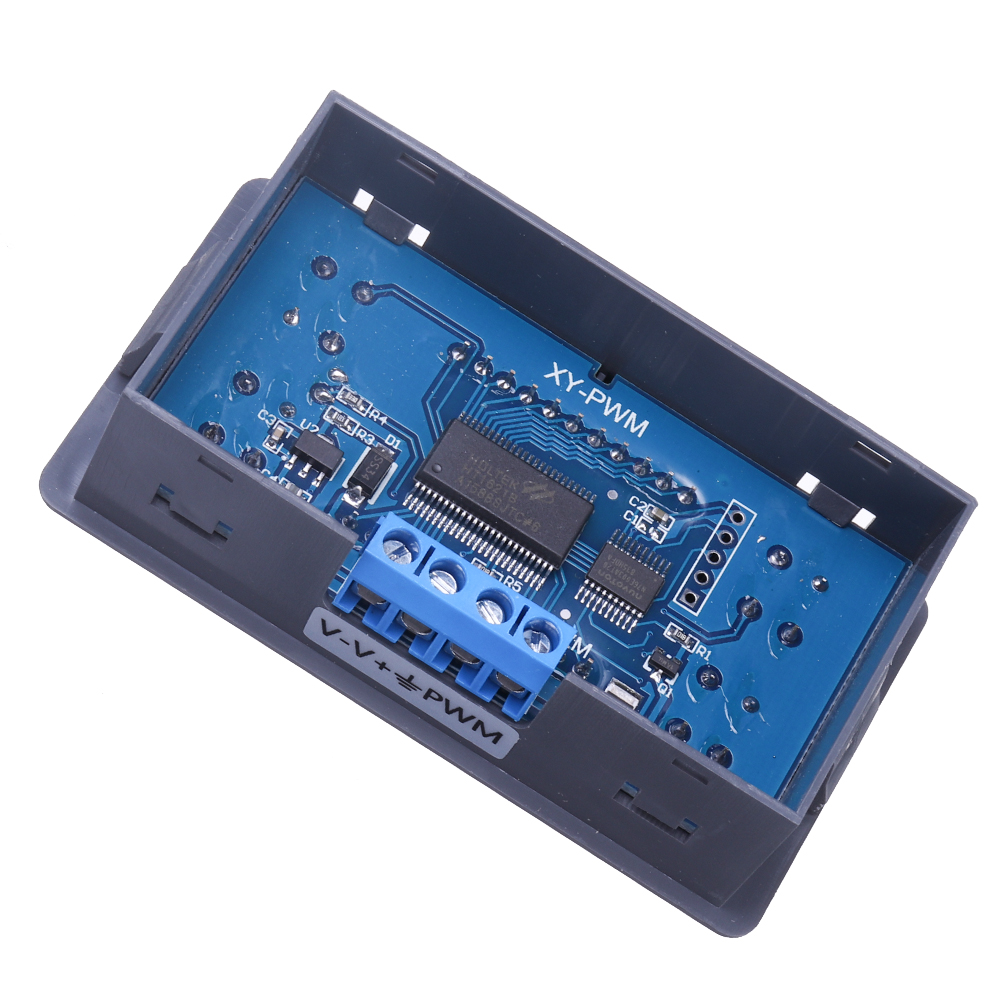

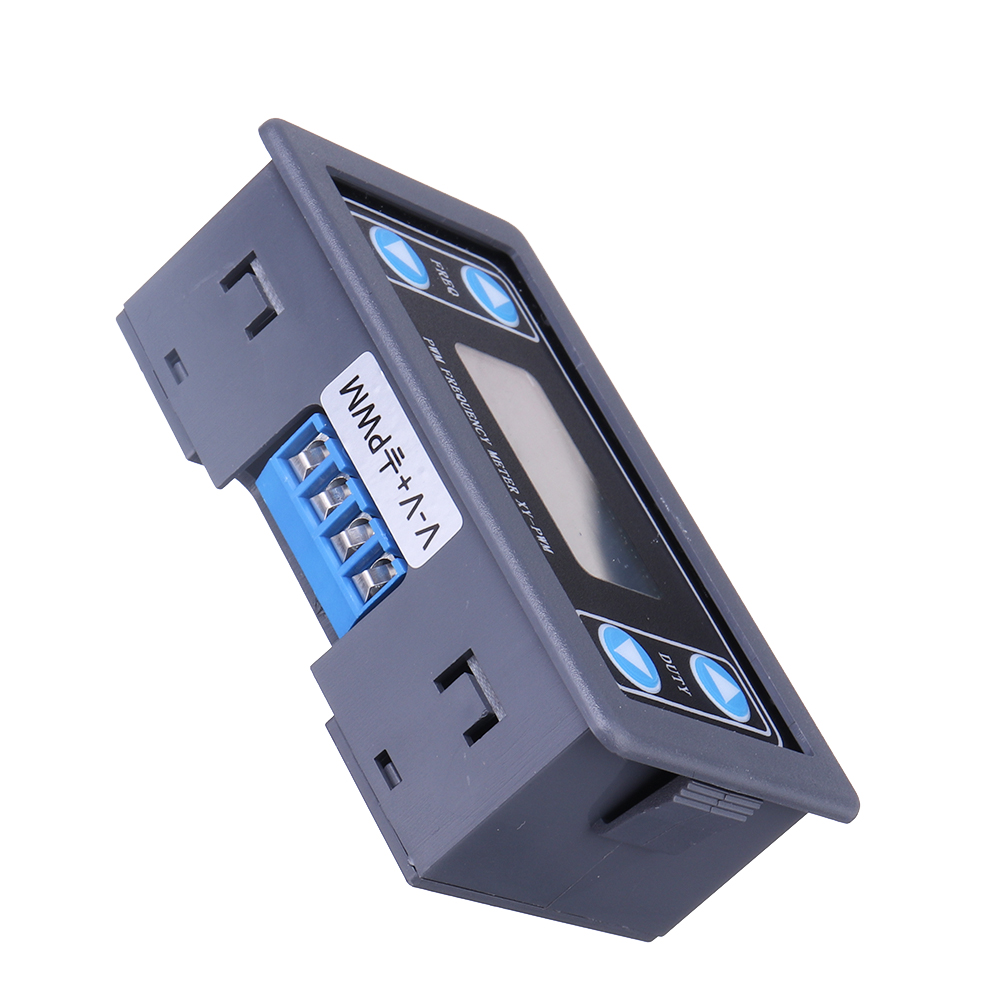

1. Рабочее напряжение 3,3 ~ 30 В;

2. Диапазон частот 1 Гц ~ 150 кГц;

3. Точность частоты: в каждом диапазоне точность составляет около 2%

4. Нагрузочная способность сигнала: выходной ток может составлять около 5~30 мА.

5. Выходная амплитуда: амплитуда ШИМ и напряжение питания равны

6. Температура окружающей среды: -20~+70°

7. Размер: 5,5x3,8 см/2,17x1,50 дюйма

Обзор:

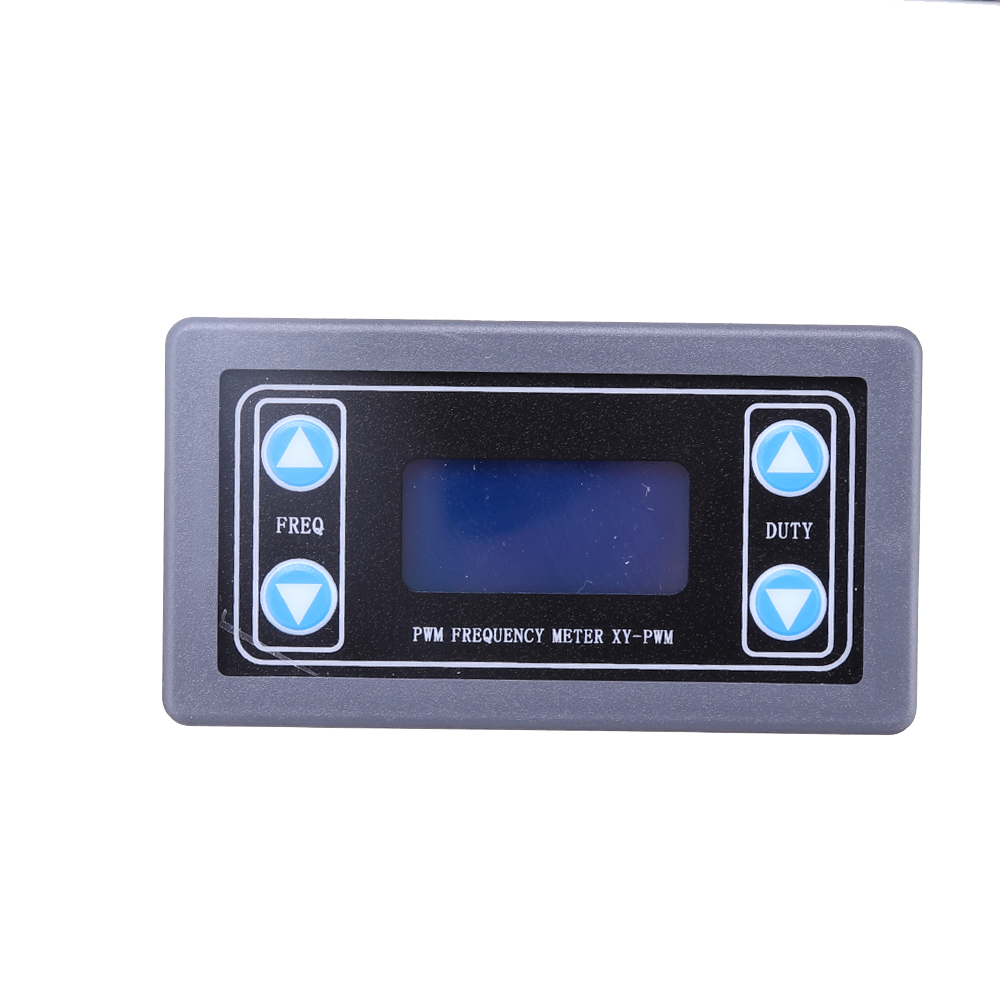

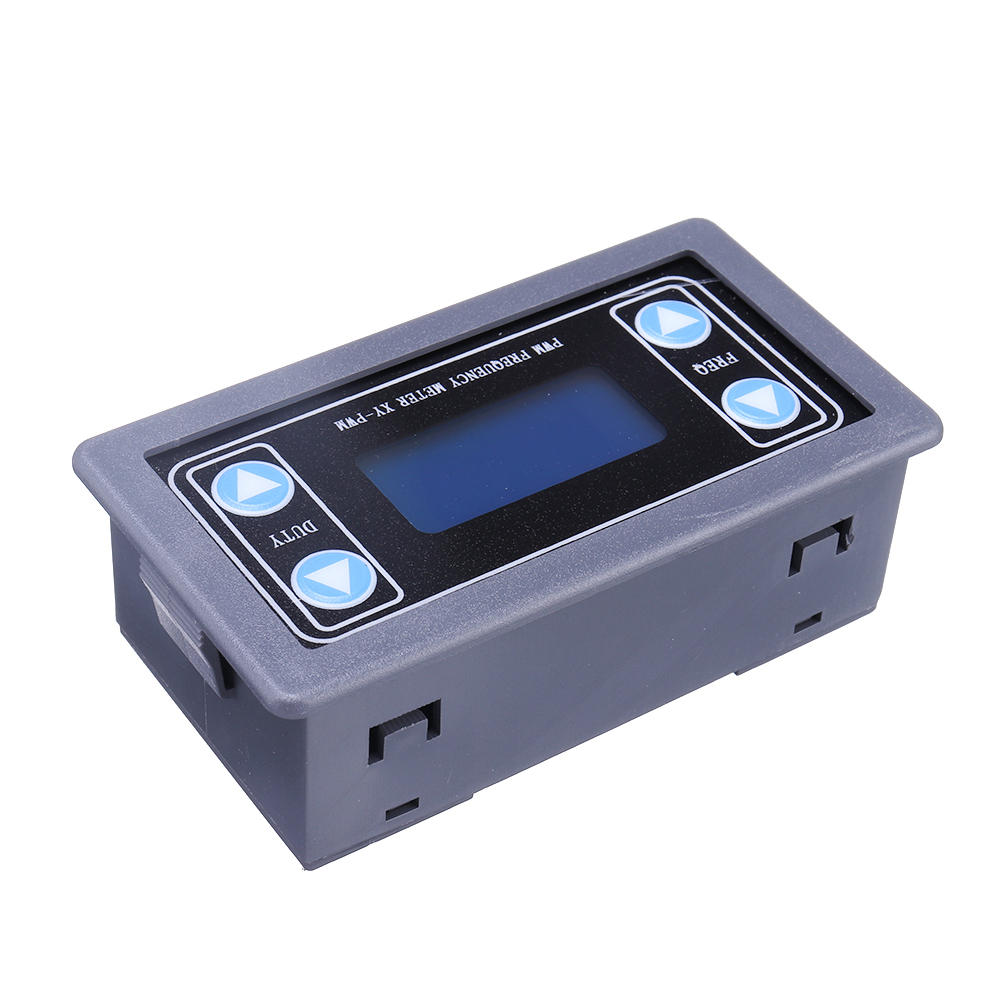

1. Модуль имеет 4 независимых клавиши, используемые для установки частоты и коэффициента заполнения, поддержки короткого нажатия (увеличение или уменьшение единицы) и длительного нажатия (быстрое увеличение или уменьшение), очень просто, установка параметров автоматически сохраняется, потеря мощности.

2. 3-сторонняя кнопка коэффициента заполнения может быть нажата одновременно, регулировка в режиме реального времени, жидкокристаллический дисплей является коэффициентом заполнения последней нажатой кнопки, режим реального времени очень силен, может использоваться как простое сканирование коэффициента заполнения нескольких дорог. .

Настройки параметров:

Выводится трехканальный ШИМ, широкий диапазон частот и коэффициент заполнения можно регулировать независимо

Частота разделена на четыре области, автоматическое переключение:

1.XXX (без десятичной точки): Шаговый блок 1 Гц, диапазон: 1 Гц ~ 999 Гц;

2.X.XX (десятичное число в сотнях): шаг 0,01 кГц, диапазон: 1,00 кГц ~ 9,99 кГц;

3.X.XX (десятичное число в разряде десятков): Шаговый блок 0,1 кГц, диапазон: 10,0 кГц ~ 99,9 кГц;

4.X.X.X (десятичная цифра стоит на месте): Шаговый блок 1 кГц, диапазон: 1 кГц ~ 150 кГц;

например , отображение частоты: 100 представляют импульс 100 Гц;

1,01 представляет собой импульс 1,01 кГц;

54,1 представляют собой импульс 54,1 кГц

1.2.4 представляют импульс 124 Гц

Диапазон значений коэффициента заполнения: 0~100%, 100% представлен A0%.

Все настроенные параметры могут быть автоматически сохранены в случае отключения электроэнергии.

Приложение:

1. Используется в качестве генератора сигналов прямоугольной формы для генерации сигнала прямоугольной формы для разработки и использования эксперимента.

2. Используется для генерации сигнала прямоугольной формы для управления драйвером двигателя;

3. Генерация регулируемых импульсов для использования MCU;

4. Генерация регулируемого импульса, связанная с управлением схема (скорость затемнения ШИМ и другие приложения).

Последовательная команда UART:

Скорость передачи данных: 9600 бит/с Длина данных: 8

Стоповые биты: 1

Контрольная цифра: нет

Управление потоком: нет

1. установить частоту ШИМ

«F101»: Установите частоту 101 Гц (001~999).

«F1.05»: Установите частоту 1,05 кГц (1,00~9,99)

«F10.5»: Установите частоту 10,5 кГц (10,0 ~ 99,9)

«F1.0.5»: Установите частоту 105 кГц (1.0.0~1.5.0)

2. Установите коэффициент заполнения ШИМ

"DX:YYY": Установите коэффициент заполнения ШИМ x: (1~3) серийный номер ШИМ, YYY: (000~100) коэффициент заполнения;

Например, d1:050, установите 1-й коэффициент заполнения ШИМ на 50%.

3.Прочитайте параметры настройки

Отправьте строку «чтение», чтобы прочитать параметры настройки.

Формат сообщения: F156, D1: 052, D2: 059, D3: 058,

Установить успешный возврат: ВНИЗ

Set не удалось вернуть:FALL
