Elecbee HC-SR04 Модуль ультразвукового датчика Антиреверсивная вилка Белая клемма

SKU: EB0045572

Избранное

Ключевые характеристики

Характеристики

Показать похожие товары >

Атрибут

Значение

Поиск

MCU/SOC MODEL

Беспроводная способность

Bluetooth

Модель

Показать похожие товары >

Описание

Напряжение: DC5V

Точные детали>>

Точные детали:

Спецификация:

1. Напряжение: 5 В постоянного тока

2. Ток покоя:<2mA

3. выход уровня: выход высокого уровня 5V

4. уровень: конец 0В

5. Угол индукции: не более 15 градусов

6. Диапазон обнаружения: 2 см-450 см

7. Высокая точность: до 0,3 см.

Проводка панели, VCC, триггер (сторона управления), принимающая сторона, выход (пустые ножки), GND

Примечание. Вывод внутреннего подтягивающего резистора 10 кОм, вниз вывод порта ввода-вывода микроконтроллера, а затем к импульсному сигналу 10 мкс.

Контакт OUT для этого модуля в качестве выходного контакта переключателя, когда модуль защиты от кражи, модули дальности не используют эту ногу!

Примечание. Модуль должен быть вставлен. К счастью, печатная плата повторно заряжена, и избежать высокой неисправности, если они повторно запитаны до того, как они решат проблему.

Этот модуль может быть снабжен программой дальности: C51, PIC18F877, микроконтроллер Yoshitatsu, три контрольных образца MCU.

3 модуль URF04 работает:

(1) триггер ввода-вывода в диапазоне сигнала высокого уровня не менее 10 мкс;

(2) модуль автоматически отправляет восемь квадратных волн 40 кГц, автоматически определяет, возвращается ли сигнал;

(3) сигнал возврата к высокому выходу IO, высокая продолжительность ультразвукового времени от запуска до возврата.

Этот продукт прост в использовании, а порт управления выше 10US, вы можете ждать высокого выхода на принимающем порту. Выход может открываться, когда таймер может быть прочитан, когда этот порт достигает низкого значения таймера для расчета времени в диапазоне. такой непрерывный цикл измерения, вы двигаетесь, чтобы измерить значение, которое мы можем достичь ~ ~~

Модуль работает:

(1) триггер ввода-вывода в диапазоне сигнала высокого уровня не менее 10 мкс;

(3) сигнал на возврат, высокий выходной сигнал ввода-вывода, высокая продолжительность

Ультразвуковое время от запуска до возврата. Испытательное расстояние = (время максимума * скорость звука (340 м/с))/2;

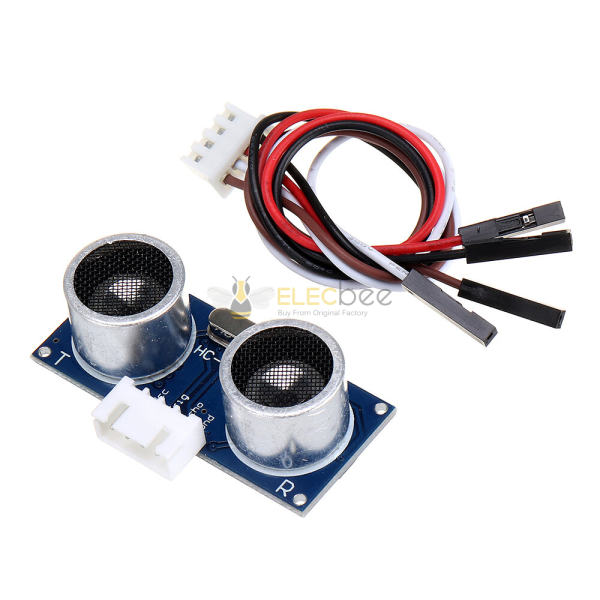

1 ультразвуковой датчик HC-SR04Модуль с кабелем 4pin

(другие предметы не включены)

Проводка:

Спецификация:

1. Напряжение: 5 В постоянного тока

2. Ток покоя:<2mA

3. выход уровня: выход высокого уровня 5V

4. уровень: конец 0В

5. Угол индукции: не более 15 градусов

6. Диапазон обнаружения: 2 см-450 см

7. Высокая точность: до 0,3 см.

Проводка панели, VCC, триггер (сторона управления), принимающая сторона, выход (пустые ножки), GND

3 модуль URF04 работает:

(1) триггер ввода-вывода в диапазоне сигнала высокого уровня не менее 10 мкс;

Модуль работает:

(1) триггер ввода-вывода в диапазоне сигнала высокого уровня не менее 10 мкс;

(3) сигнал на возврат, высокий выходной сигнал ввода-вывода, высокая продолжительность

1 ультразвуковой датчик HC-SR04Модуль с кабелем 4pin

(другие предметы не включены)

Проводка:

Keyes-Brick-HC-SR04-Ultrasonic-Sensor-Module-Anti-reverse-Plug-White-Terminal-1717190
