Встроенный 2D сканер штрих-кода CMOS 640×480 QR данные Матричный Двигатель UART USB USB HID OEM Промышленный скан-движок

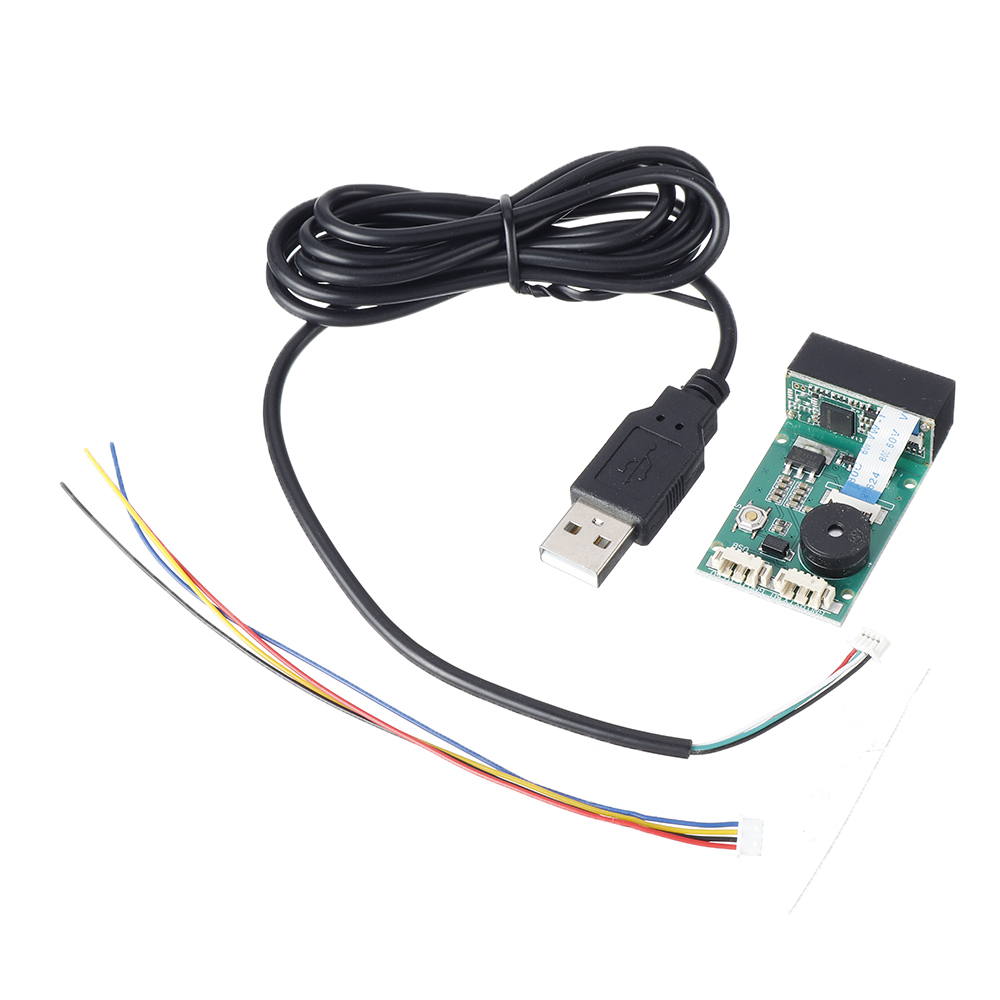

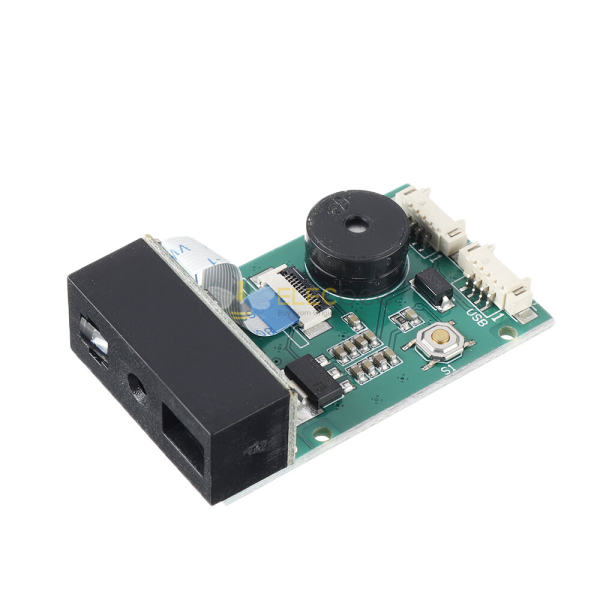

Встроенный 2D Модуль Сканера Штрих-Кода (OEM CMOS Engine)

Встроенный модуль 2D-штрих-кода Elecbee представляет собой механизм визуализации OEM-класса, предназначенный для сбора промышленных данных, поддержки QR-кода, Матрицы данных и основных штрих-кодов 1D/2D. Построенный на CMOS-датчике 640×480 с двойным интерфейсом USB и UART, он обеспечивает гибкую интеграцию во встроенные системы, киоски, POS-терминалы и оборудование для промышленной автоматизации.

Технические характеристики

• Датчик изображения: 640×480 CMOS-изображения двигателя
• Поддерживаемые интерфейсы: USB HID Keyboard, USB Virtual COM (VCP), UART TTL-232
• Источник питания: рабочее напряжение 5V постоянного тока
• Льютменация: Белое светодиодное освещение + красный светодиодный нацеливаний
• Способность к декодированию: QR-код, Матрица данных, PDF417, Aztec, Micro QR, Micro PDF417
• 1D коды: EAN, UPC, Code 39/93/128, GS1 DataBar, ISBN, ISSN
• Прецизия сканирования: ≥ 5 мил
• Поле зрения: 42° диагональ / 34° горизонталь / 26° вертикаль
• Угол скана: 360° рулон, ±55° шаг, ±55° инскобеж
• Глублина поля: 60–220 мм (EAN-13, 13mil, регулируемый)
• Размеры: 28 × 47 × 14 мм компактный встроенный дизайн

Промышленные применения

Предназначен для встраиваемой интеграции в системы промышленной автоматизации, POS-терминалы, устройства контроля доступа, системы логистического слежения, киоски самообслуживания и портативное сканирующее оборудование, требующее надежного распознавания штрих-кодов и стабильной последовательной связи.

Производительность и надежность

Модуль обеспечивает стабильные характеристики декодирования в различных условиях освещения (0-100,000 Lux) и поддерживает диапазоны промышленных температур от -20°C до +50°C. Его конструкция с низким энергоемкостью обеспечивает эффективную работу для встроенных и аккумуляторных систем.

Сравнение Систем

Поддерживает работу USB HID plug-and-play и серийный выход UART TTL для интеграции MCU, ARM, Arduino, Raspberry Pi и промышленного контроллера. Формат вывода по умолчанию - поток данных ASCII для прямого системного парсинга.
