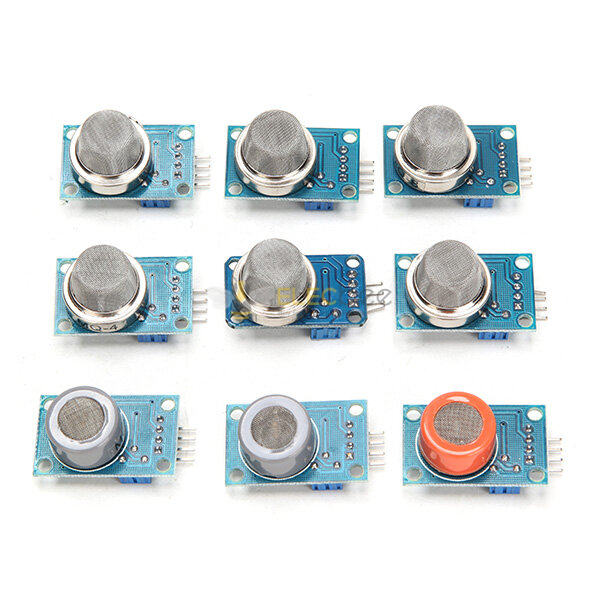

Elecbee 9шт MQ2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 модуль датчика газа

Размер: 32 х 22 х 27 мм
Основной чип: LM393, ZYMQ - 3 датчика газа
Рабочее напряжение: 5 В постоянного тока
1, с инструкциями по выходному сигналу.
2, двусторонний выход сигнала (выход уровня TTL и аналоговый выход)
3, выходной сигнал TTL для эффективного низкого уровня.
4, аналоговое напряжение 0-5 В, чем выше концентрация, тем выше напряжение.
5, К парам этанола обладает высокой чувствительностью и хорошей селективностью.
6, в июне и имеет длительный срок службы и надежную стабильность.
7, функции быстрого восстановления.


МК-4:

1, с использованием высококачественной двухпанельной конструкции, с индикатором питания и инструкциями по выходному сигналу TTL;
2, с выходным сигналом переключателя DO (TTL) и выходным аналоговым сигналом AO;
3, выходной допустимый сигнал TTL низкий. (Когда выходной низкий сигнал может быть напрямую подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5, метан, природный газ имеют лучшую чувствительность обнаружения.
6, есть четыре отверстия для винтов для удобного позиционирования;
7, размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, с длительным сроком службы и надежной стабильностью
9, характеристики быстрого реагирования и восстановления

Электрические свойства:
Входное напряжение: мощность DC5V (ток): 150 мА
Выход DO: цифровой TTL 0 и 1 (0,1 и 5 В)
Выход АО: 0,1-0,3 В (относительно чистый), максимальная концентрация напряжения около 4 В

МК-5:

Подходит для дома или промышленных устройств для мониторинга сжиженного нефтяного газа, природного газа, угольного газа. Отличная стойкость к воздействию алкоголя, дыма.

Особенности модуля:
1, с использованием высококачественной двухпанельной конструкции, с индикатором питания и инструкциями по выходному сигналу TTL;
2, с выходным сигналом переключателя DO (TTL) и выходным аналоговым сигналом AO;
3, выходной допустимый сигнал TTL низкий. (Когда выходной низкий сигнал может быть напрямую подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5. Для газа природный газ имеет лучшую чувствительность обнаружения.
6, есть четыре отверстия для винтов для удобного позиционирования;
7, размеры продукта: 32*20*22
8, с длительным сроком службы и надежной стабильностью
9, характеристики быстрого реагирования и восстановления

Электрические свойства:
Входное напряжение: мощность DC5V (ток): 150 мА
Выход DO: цифровой TTL 0 и 1 (0,1 и 5 В)
Выход АО: 0,1-0,3 В (относительно чистый), максимальная концентрация напряжения около 4 В

МК-6:

Подходит для бытовых или промышленных устройств обнаружения LPG (сжиженного нефтяного газа), бутана, пропана, LNG (сжиженного природного газа). Отличная стойкость к парам этанола, помехам от дыма.

Особенности модуля:
1, с использованием высококачественной двухпанельной конструкции, с индикатором питания и инструкциями по выходному сигналу TTL;
2, с выходным сигналом переключателя DO (TTL) и выходным аналоговым сигналом AO;
3, выходной допустимый сигнал TTL низкий. (Когда выходной низкий сигнал может быть напрямую подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение 0 ~ 5 В, чем выше концентрация, тем выше напряжение.
5, пропан, бутан, сжиженный газ, сжиженный природный газ имеют хорошую чувствительность обнаружения.
6, есть четыре отверстия для винтов для удобного позиционирования;
7, размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, с длительным сроком службы и надежной стабильностью
9, характеристики быстрого реагирования и восстановления

Электрические свойства:
Входное напряжение: мощность DC5V (ток): 150 мА
Выход DO: цифровой TTL 0 и 1 (0,1 и 5 В)
Выход АО: 0,1-0,3 В (относительно чистый), максимальная концентрация напряжения около 4 В

МК-7:

Для дома, устройства обнаружения угарного газа. Подходит для обнаружения угарного газа и газа.

Особенности модуля:
Обнаружение концентрации: 10-1000ppmCO
Напряжение контура Vc:<=10V DC
Напряжение нагревателя Vh: 5,0 В ± 0,2 В переменного или постоянного тока (высокое)
Сопротивление нагрузке: регулируемое.
Сопротивление нагревателя RH: 31 Ом ± 3 Ом (комнатная температура)
Потребляемая мощность нагревателя РН:<=350mW

Стандартные условия испытаний:
Температура: 20 градусов ± 2 градуса
Влажность: 65% ± 5% относительной влажности
Стандартная тестовая схема: Vc: 5,0 В ± 0,1 В; Vh (высокий): 5,0 В ± 0,1 В
Вх (низкий): 1,5 В ± 0,1 В

1, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
2, Обнаружение окиси углерода с лучшей чувствительностью.
3, есть четыре отверстия для винтов для удобного позиционирования;
4, размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
5, с длительным сроком службы и надежной стабильностью
6, характеристики быстрого реагирования и восстановления

Электрические свойства:
Входное напряжение: мощность DC5V (ток): 150 мА
Выход DO: цифровой TTL 0 и 1 (0,1 и 5 В)
Выход АО: 0,1-0,3 В (относительно чистый), максимальная концентрация напряжения около 4 В

MQ-8:

Подходит для бытовой или промышленной утечки водорода на устройстве мониторинга. Не подвержены воздействию паров этанола, сажи, угарного газа и других газов.

МК-9:

Для домашнего или заводского устройства обнаружения утечек газа, подходит для угарного газа, устройства контроля горючих газов.

Можно проверить угарный газ: от 10 до 1000 частей на миллион CO
Диапазон горючих газов: от 100 до 10000 частей на миллион

Особенности модуля:
Напряжение контура Vc:<=10V DC
Напряжение нагревателя Vh: 5,0 В ± 0,2 В ACorDC
Сопротивление нагревателя: 31 Ом ± 3 Ом (комнатная температура).
Потребляемая мощность нагревателя РН:<=900mW
Стандартные условия испытаний:
Температура: 20 градусов ± 2 градуса
Влажность: 65% ± 5% относительной влажности
Стандартная тестовая схема: Vc: 5,0 В ± 0,1 В
Вх: 5,0 В ± 0,1 В
Время прогрева: более 48 часов.

MQ-135:

Датчик газа MQ135 представляет собой чувствительный материал, используемый в чистом воздухе, диоксиде олова с низкой электропроводностью (SnO2). Когда датчик хранится в их среде
Загрязненный газ, проводимость датчика с концентрацией загрязняющего воздуха увеличивается. С помощью простой схемы можно изменить проводимость
Концентрация газа преобразуется в соответствующий выходной сигнал.
Датчик MQ135 для аммиака, сульфида, высокой чувствительности паров бензола, дыма и других вредных мониторов также очень удовлетворительный. Этот датчик может обнаруживать
Измерение различных вредных газов, недорогие датчики для различных приложений.

Приложения модуля:
Для дома, устройство для обнаружения вредных для окружающей среды газов, подходящее для обнаружения аммиака, ароматических соединений, серы, паров бензола, дыма и других газов, для обнаружения вредных газов, проверенный диапазон концентраций газовых датчиков: от 10 до 1000 частей на миллион.

Особенности модуля:
Напряжение контура Vc:<=24V DC
Напряжение нагревателя Vh: 5,0 В ± 0,2 В ACorDC
Сопротивление нагрузки: регулируемое
Сопротивление нагревателя: 31 Ом ± 3 Ом (комнатная температура).
Потребляемая мощность нагревателя РН:<=900mW
Сопротивление чувствительной поверхности тела Rs: 2 кОм - 20 кОм (в 100 ppm NH3)
чувствительность S: Rs(в воздухе)/ Rs(100ppmNH3)>=5
Стандартные условия испытаний:
Температура: 20 градусов ± 2 градуса
Влажность: 65% ± 5% относительной влажности
Стандартная тестовая схема: Vc: 5,0 В ± 0,1 В
Вх: 5,0 В ± 0,1 В
Время прогрева: более 48 часов.
