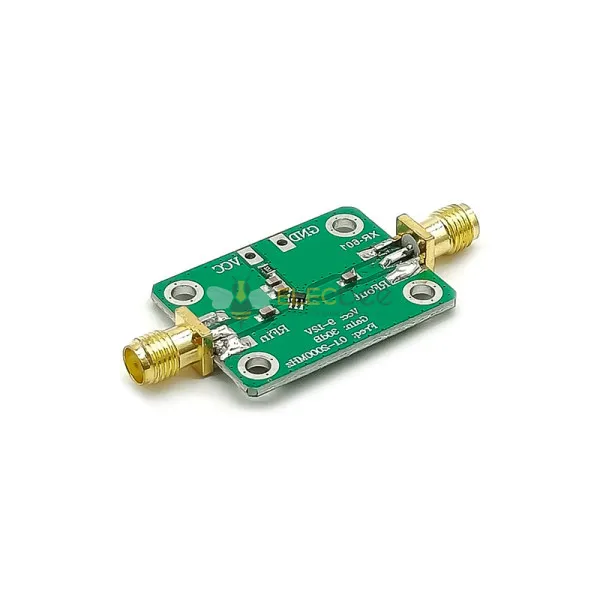

Elecbee 0,1-2000 МГц RF Широкополосы

-Этот продукт с широким частотным диапазоном, высоким коэффициентом усиления, низким уровнем шума
-Этот продукт может применяться к различным интерфейсам радиочастотного приема и увеличивает дальность связи.
-Используется для коротковолнового, FM-радио, приемника дистанционного управления, такого как усилитель сигнала кабельного телевидения, требует усиления радиочастотного сигнала с низким уровнем шума.

Технические характеристики:

Размер: 25*52 мм
Диаметр конца: 5 мм
Рабочая частота: 0,1-2000 МГц
Усиление усилителя:
F=0,1 МГц, усиление=32 дБ
F=500 МГц, усиление=31 дБ
F=1000 МГц, усиление=29 дБ
F=1500 МГц, усиление=25 дБ
F=2000МГц, усиление=20дБ
Максимальная выходная мощность: +10 дБм (10 мВт) при 1 дБ точка сжатия
Напряжение питания: 6-12 В постоянного тока
Сопротивление системы: 50 Ом

Советы:

1. Когда рабочая частота составляет менее 500 МГц, она получает хорошую неравномерность усиления, после тщательной настройки она может быть меньше 1 дБ.
Чем ниже частота, тем выше согласованность усиления.
2. Рабочая частота усилителя нижнего предела зависит от входного и выходного конденсатора, значение по умолчанию составляет 0,1 мкФ, работает до 0,1 МГц.
Соответственно увеличьте входную и выходную емкость, можно увеличить частоту среза, например, емкость 10 мкФ может работать до 5 кГц.
3. При изменении напряжения источника питания на 5-8 В его можно использовать в качестве усилителя с переменным коэффициентом усиления,
коэффициент усиления увеличивается с увеличением напряжения питания, что подходит для входной схемы радиочастотного приема,
с помощью напряжения питания управления DA, для управления усилением усилителя, автоматической регулировкой усиления
4. При напряжении источника питания 8-10 В усиление на конце низкой частоты достигает 30 дБ,
в это время усилитель имеет низкий коэффициент шума и хорошую стабильность.
5. При напряжении 12 В достигается максимальное усиление, низкочастотное конечное усиление 32,5 дБ.
