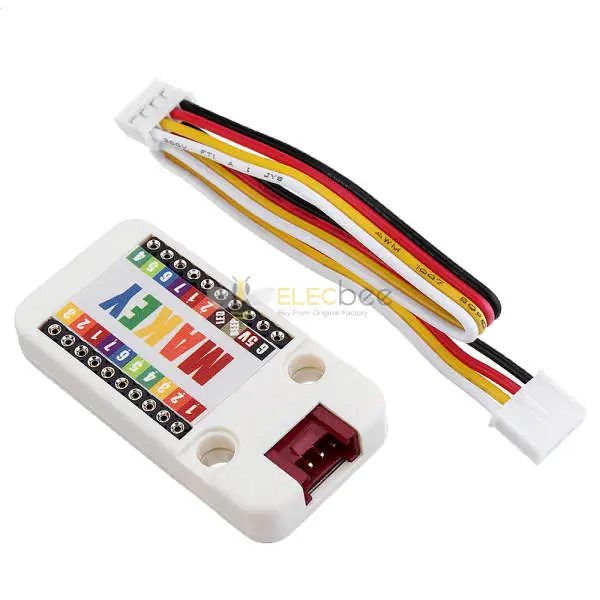

Elecbee Блок электронной клавиатуры MEGA328P внутри 16Key Fruit Paino со светодиодной подсветкой RGB и зуммером

SKU: EB0049053
Избранное

Ключевые характеристики

  • для контроллера Mega328p
  • Зуммер внутри
  • До 16 клавиш
  • Платформа разработки программного обеспечения: для UIFlow (Blockly, Python)
  • Два отверстия, совместимые с Le Go
  • Размер продукта: 32,2 мм х 24,2 мм х 8,2 мм
  • Вес продукта: 7,1 г

УпаковкаВключатьд:

  • 1x блок MA KEY
  • 1x кабель GROVE

Приложение:

  • Фруктовое пианино

Показать больше
Описание

Описание:

МА КЛЮЧUnit вдохновлен набором Invention под названием Ma key Ma key, в котором реализована концепция, согласно которой пользователи могут подключать повседневные предметы к компьютерным программам. Используя печатную плату, зажимы типа «крокодил» и USB-кабель, схема использует электрические сигналы замкнутого контура для отправки микропроцессору либо сигнала нажатия на клавиатуру, либо сигнала щелчка мыши. Мы попытались подключить к этому модулю связку фруктов, по одному на каждую клавишу. Когда вы прикасаетесь к яблоку, вы устанавливаете соединение, и Ma Key отправляет процессору сообщение с клавиатуры. Зуммер внутри или динамик на M5core будет отображать значение клавиши, поэтому вместо клавиатуры вы можете сделать фруктовое пианино.

Этот модуль взаимодействует с M5Core через GROVE A I2C (0x51).

Инструкции:

1  Используйте зуммер на устройстве для воспроизведения звуков:

Возьмите провод Dupont (папа-папа), один конец подключите к GND, другой конец держите в руке. Возьмите другой провод Dupont (папа к мужчине), вставьте один конец в разные отверстия для ключа, другой конец держите другой рукой. Сделайте это замкнутым кругом. Подключите к различным тонам клавиш, зуммер будет издавать соответствующие тоны.

2 Используйте динамик на M5core для демонстрации звуков: Подключите MA KEY к M5Core через Grove A Загрузите этопример: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/Makey_NewVersion//Makey_new_version.

Повторите ту же операцию, что и выше. вы будете видеть этот звук намного лучше.

  • Официальное видео: https://www.youtube.com/channel/UCozgFVglWYQXbvTmGyS739w

  • Форум: http://forum.m5stack.com/

  • Прошивка Maykey: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/Makey_NewVersion/firmware_328p

EasyLoader

Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324

1.EasyLoader — это простая и быстрая программа для записи программ, и на каждой странице продукта есть программа для EasyLoader, связанная с продуктом.

2. После загрузки программного обеспечения дважды щелкните, чтобы запустить приложение, подключите устройство M5 к компьютеру через кабель для передачи данных, выберите параметры порта и нажмите"Гореть"чтобы начать гореть.

3. Перед записью EasyLoader необходимо установить CP210X (драйвер USB).Нажмите здесь, чтобы просмотреть руководство по установке драйвера: https://docs.m5stack.com/#/en/related_documents/install_serial_connection

Пример:

1. для IDE

Код ниже неполный. Чтобы получить полный код, нажмитездесь: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/Makey_NewVersion//Makey_new_version.

#включать<M5Stack.h>#включать<Провод.ч>// инициализация M5.begin();  pinMode(21, ВВОД);  pinMode(22, ВВОД);  Wire.begin();// Инициализация I2C // чтение данных Wire.requestFrom(MA KEY_ADDR, 2);  while (Wire.available()) { Key1 = Wire.read();//чтение данных из MA KEY Key2 = Wire.read();//чтение данных из MA KEY tone_key = (Key2<<8) |  Key1;// следующий рисунок поясняет "tone_key" }
Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324


2. UIFlow

Чтобы получить полный код, нажмитездесь: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/Makey_NewVersion/UIFlow.

Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324


Схема:


Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324

Пин-карта:

M5Core(РОЩА А) GPIO22 GPIO21 5В ЗАЗЕМЛЕНИЕ

Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324

Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324

Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324

Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324

Electronic-Keyboard-Unit-MEGA328P-Inside-16Key-Fruit-Paino-with-RGB-LED-and-Buzzer-1526324
