Elecbee 10шт двойной 2-полосный релейный модуль переключателя ввода и вывода контроллер связи RS485/TTL
SKU: EB0044096
Избранное
Ключевые характеристики
Показать больше
Характеристики
Атрибут
Значение
Поиск
Беспроводная способность
Bluetooth
Модель
RS485
Описание
Описание:

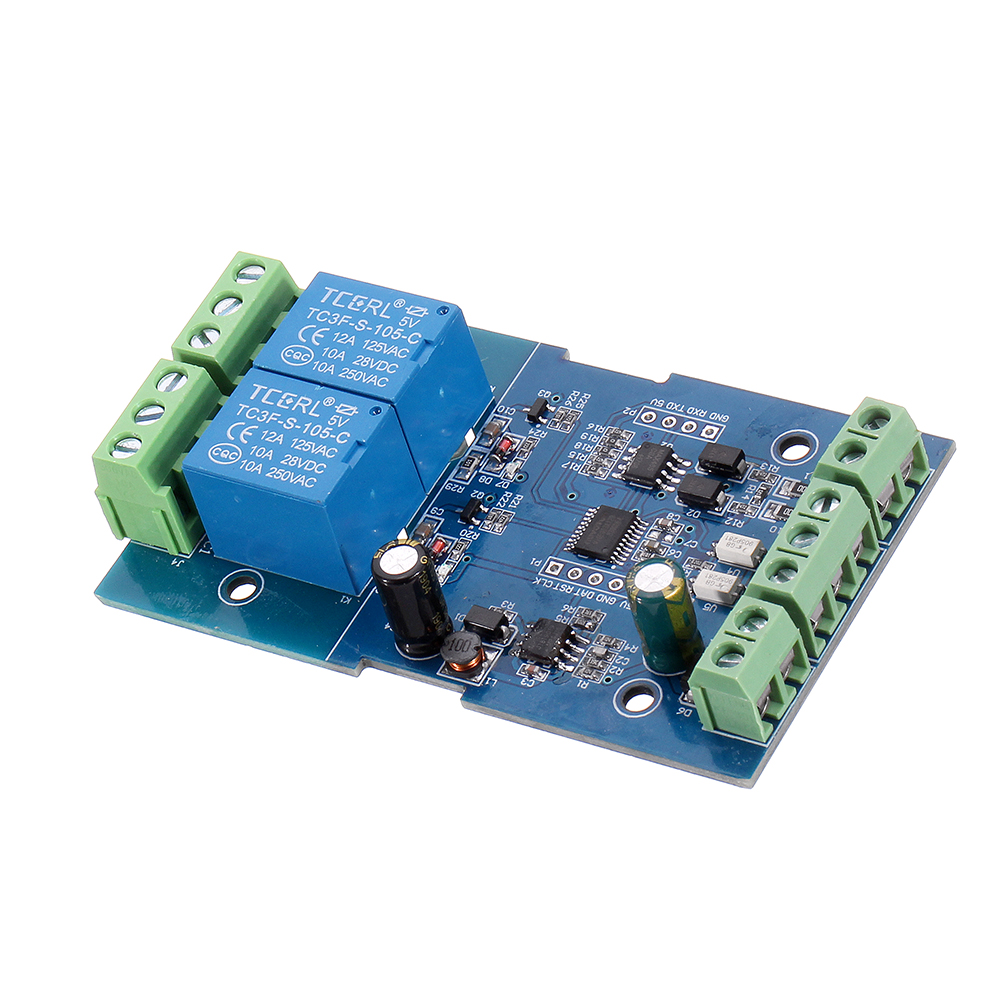

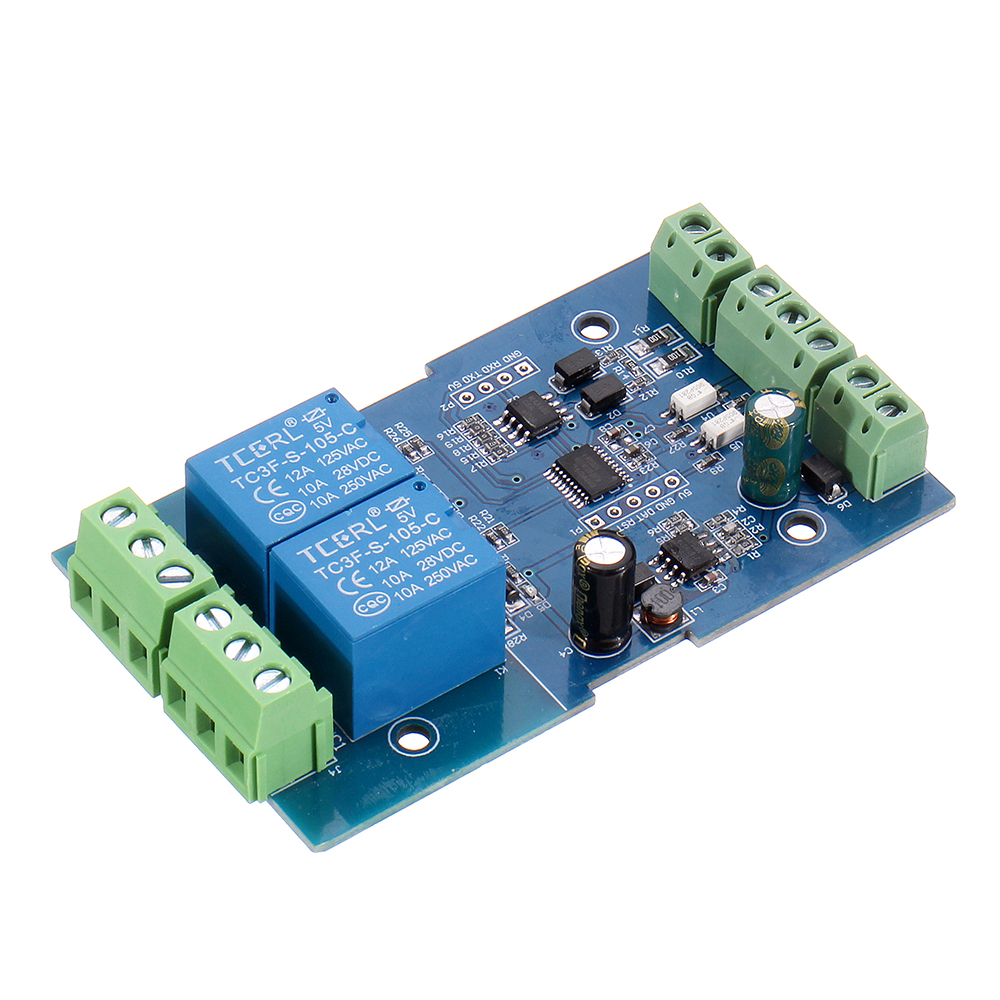

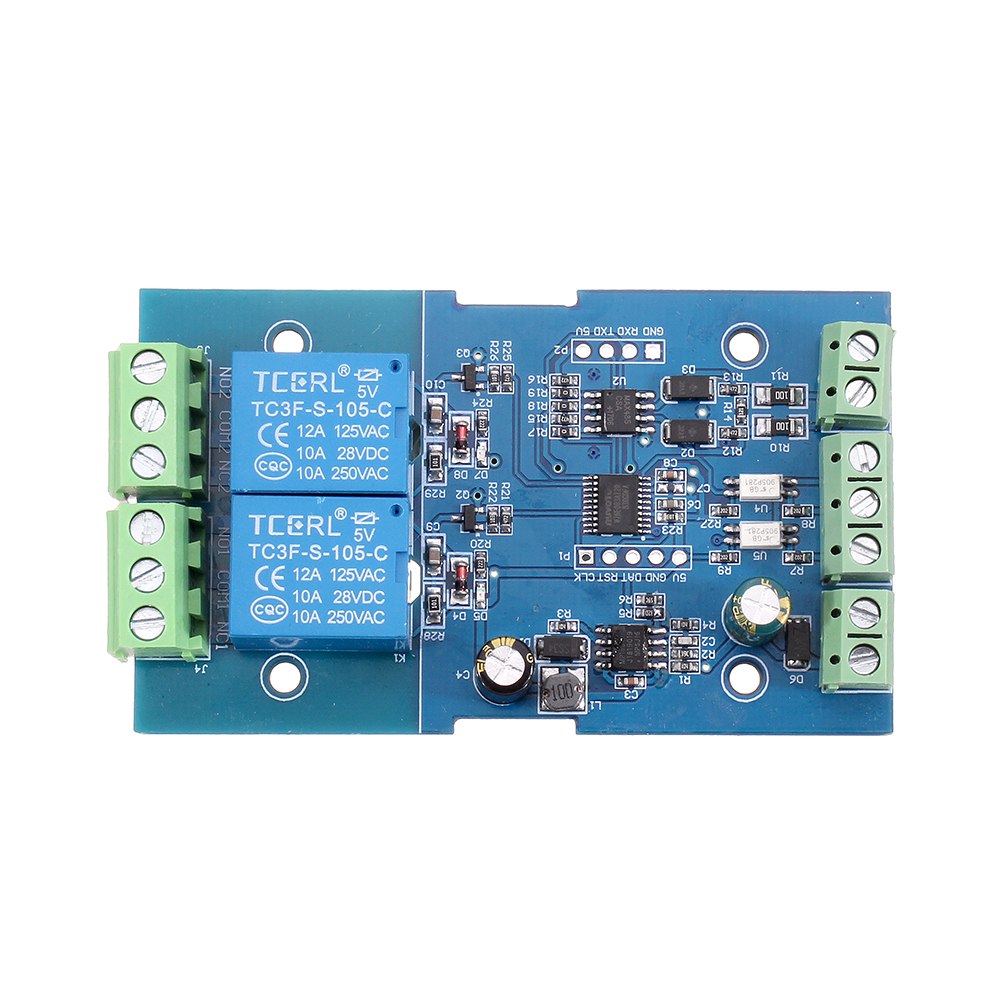

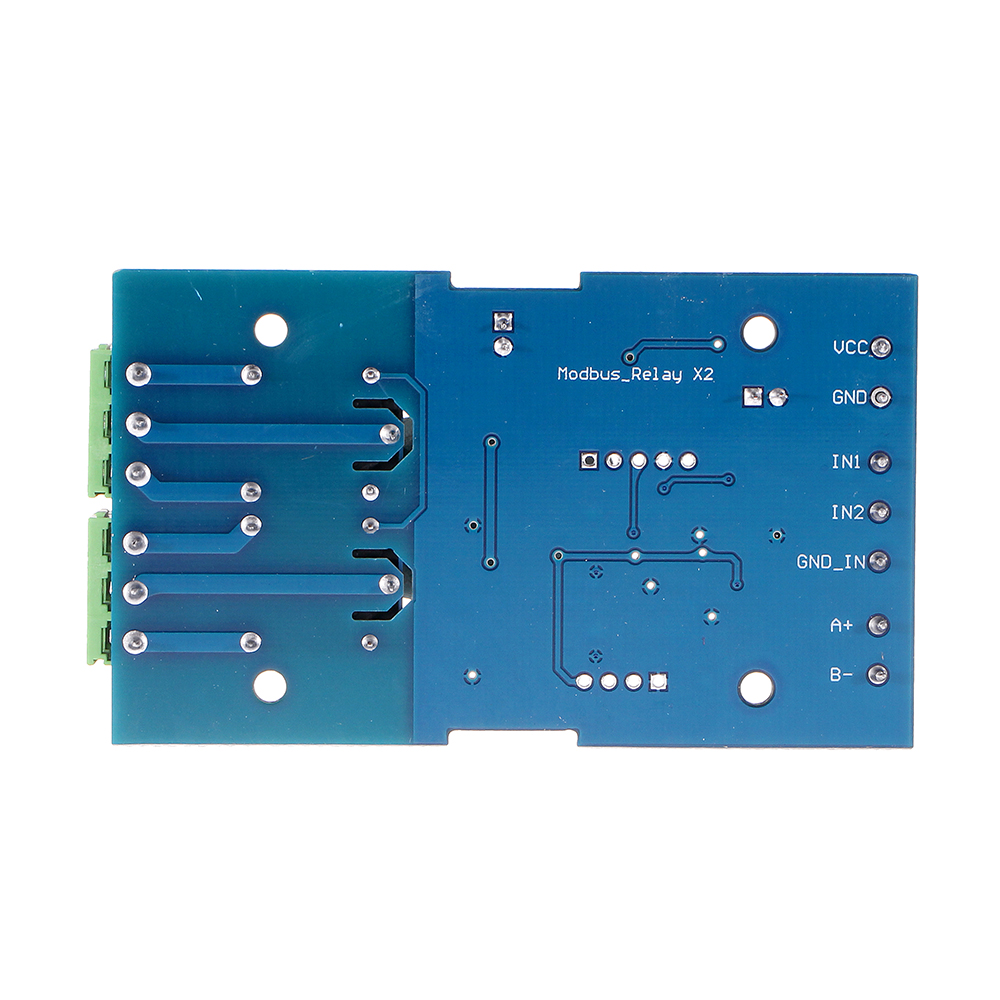

2-канальный релейный модуль LC Modbus, оснащенный зрелым и стабильным 8-битным микроконтроллером и коммуникационным чипом уровня RS485, принимает стандартный протокол связи RS485 формата MODBUS RTU. Он может реализовать 2-битное обнаружение входного сигнала и 2-битный релейный выход. Его можно использовать для цифрового обнаружения или управления питанием.
Функции:
1. Поддержка протокола Modbus RTU
2. Поддержка интерфейса RS485/TTL UART
3. Индикатор выхода в многорежимном режиме
4. Адрес можно установить
5. Поддержка защиты от обратного подключения на входе
6. Релейный выход
7. Поддержка функции памяти параметров
Параметры:
1. Наименование товара: Двойной релейный модуль Modbus
2. Рабочее напряжение: 7 В ~ 24 В постоянного тока
3. Скорость передачи данных: 4800/9600/19600 бит/с (по умолчанию 9600 бит/с)
4. Входной сигнал оптопары: 3,3–30 В постоянного тока.
5. Установите адрес: 1~255
6. Режим управления реле: ВКЛ/ВЫКЛ, Delay_ON, Delay_OFF режим
7. Время задержки: 0~6553,5 с
8. Нагрузка: 250 В переменного тока 10 А или 28 В постоянного тока 10 А.
9. Протокол: Modbus RTU
10. Интерфейс: RS485/TTL UART
11. Канал управления: 2 канала
12. Рабочая температура: -20℃~85℃
13. Рабочая влажность: 5%~95%RH
14. Размер модуля: 85 х 49 х 19 мм
Modbus RTU:
1. Предположим, адрес устройства 0xFF, поэтому верните 00 10 00 00 00 01 02 00 FF EB 80, а 9-й байт — это адрес устройства.
2. Включите реле CH_1 (нормальный режим):
Отправить: FF 05 00 00 FF 00 99 E4
Возврат: FF 05 00 00 FF 00 99 E4
Примечание_1: 3-й и 4-й байты являются адресами реле. Так что это может быть 0x0000, 0x0001, 0x0002, 0x0003.
Примечание_2: 5-й и 6-й байты являются данными реле. 0xFF00 означает включение реле, 0x0000 означает выключение реле.
3. Выключите реле CH_1 (нормальный режим):
Отправить: FF 05 00 00 00 00 D8 14
Возврат: FF 05 00 00 00 00 D8 14
4. Включите реле CH_2 (нормальный режим):
Отправить: FF 05 00 01 FF 00 C8 24
Возврат: FF 05 00 01 FF 00 C8 24
5. Выключите реле CH_2 (нормальный режим):
Отправить: FF 05 00 01 00 00 89 D4
Возврат: FF 05 00 01 00 00 89 D4
6. Включите все реле:
Отправить: FF 0F 00 00 00 08 01 FF 30 1D
Возврат: FF 0F 00 00 00 08 41 D3
7. Выключите все реле:
Отправить: FF 0F 00 00 00 08 01 00 70 5D
Возврат: FF 0F 00 00 00 08 41 D3
8. Установите адрес устройства на 0x01:
Отправить: 00 10 00 00 00 01 02 00 01 6A 00
Возврат: 00 10 00 00 00 01 02 00 01 6A 00
Примечание. 9-й бит — это адрес устройства.
9. Установите адрес устройства на 0xFF:
Отправить: 00 10 00 00 00 01 02 00 FF EB 80
Возврат: 00 10 00 00 00 01 02 00 FF EB 80
10. Чтение адреса устройства:
Отправить: 00 03 00 00 00 01 85 ДБ
Возврат: 00 03 02 00 FF C5 C4
Примечание: 5-й бит — это адрес устройства.
11. Чтение реле:
Отправить: FF 01 00 00 00 08 28 12
Возврат: FF 01 01 01 A1 A0
Примечание: 4 означает, какое реле. 0 означает ВЫКЛ., 1 означает ВКЛ.
12. Считайте состояние входа оптопары:
Отправить: FF 02 00 00 00 08 6C 12
Возврат: FF 02 01 01 51 A0
Примечание: 4-й означает, какой вход. 0 означает входной сигнал низкого уровня, а 1 означает входной сигнал высокого уровня.
13. Установите скорость передачи данных 4800 бит/с:
Отправить: FF 10 03 E9 00 01 02 00 02 4A 0C
Возврат: FF 10 03 E9 00 01 C5 A7
Примечание. 9-й бит — это значение скорости передачи данных. 0x02 — 4800 бит/с. 0x03 — 9600 бит/с. 0x04 — 19200 бит/с.
14. Установите скорость передачи данных 9600 бит/с:
Отправить: FF 10 03 E9 00 01 02 00 03 8B CC
Возврат: FF 10 03 E9 00 01 C5 A7
15. Установите скорость передачи данных 19200 бит/с:
Отправить: FF 10 03 E9 00 01 02 00 04 CA 0E
Возврат: FF 10 03 E9 00 01 C5 A7
16. Включите реле CH_1 (режим мигания 2S):
Отправить: FF 10 00 03 00 02 04 00 04 00 14 C5 9F
Возврат: FF 10 00 03 00 02 A4 16
Примечание_1: 3-й и 4-й байты являются адресами реле. Таким образом, CH1~CH4 может быть 0x0003, 0x0008, 0x000D, 0x0012.
Примечание_2: 10-й и 11-й байты представляют собой время задержки в секундах. Время задержки составляет 0,1 с. Реле выключится по истечении времени задержки. Таким образом, время задержки в этом случае составляет: 0x0014*0,1=2 с.
17. Выключите реле CH_1 (режим мигания 3S):
Отправить: FF 10 00 03 00 02 04 00 02 00 1E A5 99
Возврат: FF 10 00 03 00 02 A4 16
Примечание. Реле включится по истечении времени задержки. Таким образом, время задержки в этом случае составляет: 0x001E*0,1=3 с.
В коплект входит:
10 x двойной релейный модуль Modbus
