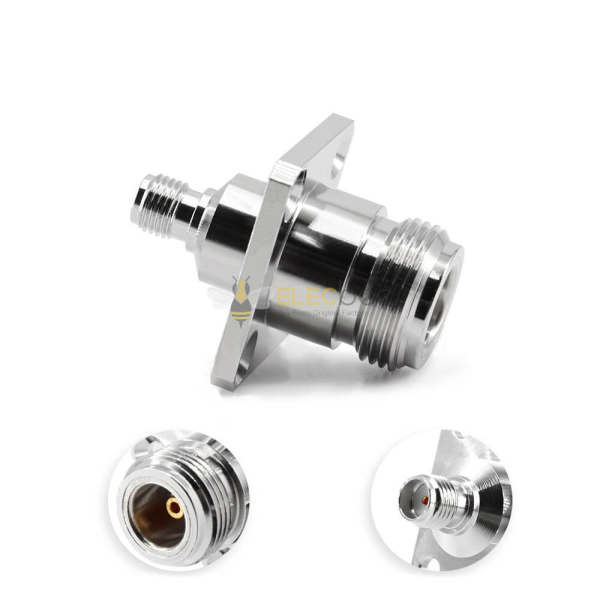

Elecbee N-Type Male Replaceable Connector, 17.5mm/ .687″ Square Flange for Φ0.51mm / .020″ Pin
SKU: EB-DRF-0120
Избранное
Ключевые характеристики
- Разъём N мама на SMA мама для ВЧ приложений.
- Фланец из нержавеющей стали с 4 отверстиями для прочности.
- Поддержка до 18 ГГц для стабильной передачи сигнала.
- Прямой коаксиальный разъём подходит для узких пространств.
- Высокопроизводительное решение для промышленности и связи.
Показать больше
Характеристики
Атрибут
Значение
Поиск
Монтажный тип
Панель Маунт
Монтажная функция
Четыре Фланца
Раковина отделка
Никель Планирован
1 -й тип контакта
Женский пин-кабин
2 -й тип контакта
Женский пин-кабин
Частота макс
18 ГГц
Материал раковины
Нержавеющая сталь
Серия конверсии
Разные серии
Преобразовать из (адаптер 1)
N Тип
1 -й разъем
Threaded
Преобразовать в (адаптер 2)
СМА
2 -й разъем
Threaded
Адаптер стиль
Прямо
Описание
Номер детали: EB-DRF-0120
Описание: Заменяемый в полевых условиях РЧ-разъем N-типа, 17,5 мм / 0,687 ″ квадратная розетка с фланцем для штыря Φ0,51 мм / 0,020 ″.
Этот EB-DRF-0120, заменяемый в полевых условиях штыревой разъем N-типа с 4 отверстиями, квадратной фланцевой розеткой размером 17,5 мм / 0,687 дюйма для штыря Φ0,51 мм / 0,020 дюйма, диапазон частот от постоянного тока до 18 ГГц, импеданс 50 Ом, КСВН 1,15:1 (макс.) для постоянного тока ~ 18 ГГц, выдерживаемое напряжение 1500 В, ≥5000 мОйсопротивление изоляции, долговечность 500 циклов и рабочая температура -55°C~+165°C.
Преимущества
- Большой размер
- Высокая надежность
- Хорошая механическая производительность
- Широкий диапазон частот от постоянного тока до 18 ГГц
Приложения
- Тест общего назначения
- Соединитель для замены в полевых условиях
- Установка в стойку и на панель
- Гнездо для штифта Φ0,51 мм / 0,020 дюйма
Ключевая особенность
| Полярность | Стандарт |
| Интерфейс | N-тип |
| Тип разъема | Затыкать |
| Пол разъема | Мужской |
| Импеданс | 50 Ом |
| Форма кузова | Прямой |
| Крепление кузова | Фланец с 4 отверстиями |
| Способ крепления | Замена в полевых условиях |
Характеристики производительности
| Диапазон частот | постоянный ток ~ 18 ГГц |
| КСВ： | Постоянный ток ~ 18 ГГц: 1,15: 1 (макс.) |
| Контактное сопротивление | Центральный проводник ≤1,0 мОм |
| Внешний проводник ≤0,2 мОм | |
| Изоляционное сопротивление | ≥5000 мОм |
| Выдерживаемое напряжение | 1500В |
| Долговечность | 500 циклов |
| Рабочая Температура | -55℃~+165℃ |
Спецификации материалов
| Корпус | Нержавеющая сталь типа 303 |
| Полированный и пассивированный | |
| Центр контактов | Бериллиевая медь с покрытием |
| Золото (MIL-G-45204) | |
| Изоляторы | ПТФЭ и ПЭИ |
