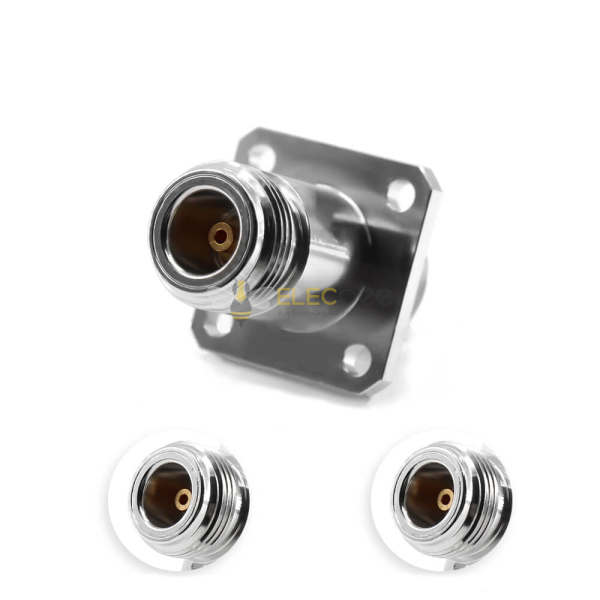

Elecbee Сменный разъем типа N, квадратный фланец 12,7 мм/0,500″ для штифта Φ0,46 мм/0,018″
SKU: EB-DRF-0119
Избранное
Ключевые характеристики
- Высокочастотный ВЧ-сигнал 18 ГГц для надежной передачи.
- Прочный корпус из нержавеющей стали обеспечивает долгий срок службы.
- Прямой коаксиальный разъем N гнездо-гнездо для кабелей.
- Фланец с 4 отверстиями обеспечивает надежное крепление.
Показать больше
Характеристики
Атрибут
Значение
Поиск
Монтажный тип
Панель Маунт
Монтажная функция
Четыре Фланца
Раковина отделка
Никель Планирован
1 -й тип контакта
Женский пин-кабин
2 -й тип контакта
Женский пин-кабин
Частота макс
18 ГГц
Материал раковины
Нержавеющая сталь
Серия конверсии
То же самое сериал
Преобразовать из (адаптер 1)
N Тип
1 -й разъем
Threaded
Преобразовать в (адаптер 2)
N Тип
2 -й разъем
Threaded
Адаптер стиль
Прямо
Описание
Номер детали: EB-DRF-0119
Описание: Заменяемый в полевых условиях ВЧ-разъем N-типа, 12,7 мм / 0,500 ″, квадратная розетка с фланцем для штыря Φ0,46 мм / 0,018 ″.
Этот EB-DRF-0119, заменяемый в полевых условиях штекерный ВЧ-разъем N-типа с 4 отверстиями, квадратной фланцевой розеткой размером 12,7 мм / 0,500 дюйма для штыря Φ0,46 мм / 0,018 дюйма, диапазон частот от постоянного тока до 18 ГГц, полное сопротивление 50 Ом, КСВН 1,15:1 (макс.) для постоянного тока ~ 18 ГГц, выдерживаемое напряжение 1500 В, ≥5000 мОйсопротивление изоляции, долговечность 500 циклов и рабочая температура -55°C~+165°C.
Преимущества
- Большой размер
- Высокая надежность
- Хорошая механическая производительность
- Широкий диапазон частот от постоянного тока до 18 ГГц
Приложения
- Тест общего назначения
- Соединитель для замены в полевых условиях
- Установка в стойку и на панель
- Гнездо для штифта Φ0,46 мм / 0,018 дюйма
Ключевая особенность
| Полярность | Стандарт |
| Интерфейс | N-тип |
| Тип разъема | Затыкать |
| Пол разъема | Мужской |
| Импеданс | 50 Ом |
| Форма кузова | Прямой |
| Крепление кузова | Фланец с 4 отверстиями |
| Способ крепления | Замена в полевых условиях |
Характеристики производительности
| Диапазон частот | постоянный ток ~ 18 ГГц |
| КСВ： | Постоянный ток ~ 18 ГГц: 1,15: 1 (макс.) |
| Контактное сопротивление | Центральный проводник ≤1,0 мОм |
| Внешний проводник ≤0,2 мОм | |
| Изоляционное сопротивление | ≥5000 мОм |
| Выдерживаемое напряжение | 1500В |
| Долговечность | 500 циклов |
| Рабочая Температура | -55℃~+165℃ |
Спецификации материалов
| Корпус | Нержавеющая сталь типа 303 |
| Полированный и пассивированный | |
| Центр контактов | Бериллиевая медь с покрытием |
| Золото (MIL-G-45204) | |
| Изоляторы | ПТФЭ и ПЭИ |
