Elecbee 35W DC 5.5-30V〜0.5-30VデジタルLCDディスプレイ自動ステップアップダウンバックブーストコンバータ電源モジュール

Name: Elecbee 35W DC 5.5-30V〜0.5-30VデジタルLCDディスプレイ自動ステップアップダウンバックブーストコンバータ電源モジュール
Brand: Elecbee
SKU: EB0044367
Price: 1427 USD
Availability: InStock

SKU: EB0044367

お気に入り

主要特徴

- LCDは入力および出力電圧、出力電流出力電力を表示できます。

- 入力逆保護、逆接続は燃えません。

- 昇圧、降圧が可能で、出力電圧は0.5-30Vから自由に調整でき、0-4Aの電流制限は自由に調整できます。

- 出力は逆流から保護されており、バッテリーの充電時に逆流防止ダイオードを追加する必要はありません。

- ボタンは出力のオン/オフ状態を制御し、電源投入時のデフォルトをオンまたはオフに設定できます。

- 昇降圧チップをメインコントローラーとして使用し、外部の 60V 75A MOS チューブをスイッチチューブとして使用します。デバイスの耐電圧が不十分です。MOSチューブとショットキーダイオードの耐電圧は、入力と入力電圧の値よりも大きくなければなりません)。

- 出力リップルが小さく、LC フィルタリングがあります。

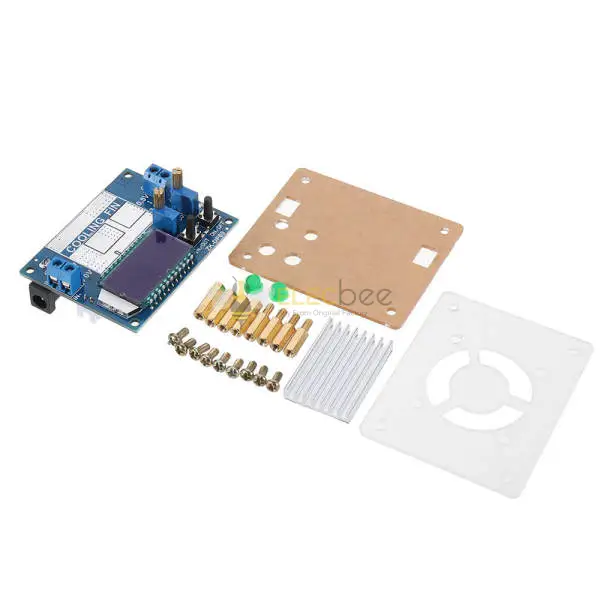

- ヒートシンク付きで、モジュールはスペーサーをサポートします。

仕様:

入力電圧: 5.5-30V (入力電圧が 5V の場合、昇降圧も実現できますが、電圧と電流の測定は正確ではありません; 4.7V 未満では低電圧保護)

出力電圧：0.5～30V

出力電流：3Aで長時間安定して動作し、放熱を強化して4Aに達することができます

出力電力：自然放熱35W、強化放熱50W

電圧表示分解能：0.05V

現在の表示解像度: 0.005A

変換効率：約88%

ソフトスタート：あり（非常に大きな電力負荷モジュールは起動時に失敗する場合があります）

入力逆接続保護: はい

出力端逆流防止: はい

短絡保護: はい

動作周波数: 180KHz

サイズ: 66*48*21mm

取り付け穴：直径4mm

手順：

1.過電流保護付きの一般的な昇降圧モジュールとして使用

(1) 出力電圧が目的の電圧になるように CV 定電圧器を調整します。

(2) マルチメータ 10A 電流ファイルを使用して出力短絡電流を測定し (2 つのテストリードを出力端子に直接接続)、出力電流が所定の過電流保護値に達するように CC 定電流ポテンショメータを調整します。 (たとえば、マルチメータによって表示される電流値が 2A の場合、モジュールを使用するときの最大電流は 2A のみであり、電流が 2A に達すると赤い定電圧定電流インジケータが点灯します。それ以外の場合、インジケータはオフにする）

注：この状態で使用すると、負荷が接続された後に0〜0.2Vの電圧降下があり、電流が高い場合、入力および出力ワイヤに一定の電圧降下があります。これは正常です！

2. バッテリー充電器として使用

定電流機能のないモジュールは、バッテリの充電には使用できません。バッテリーと電気を消費する充電器との電圧差が大きすぎるため、充電電流が大きすぎてバッテリーにダメージを与えます。したがって、最初はバッテリーを使用する必要があります。ストリーム充電は、充電が一定のレベルに達すると、自動的に定電圧充電に戻ります。

(1) 必要な充電式バッテリーのフロート電圧と充電電流を決定します。 (リチウム電池のパラメータが 3.7V/2200mAh の場合、フロート電圧は 4.2V で、最大充電電流は 1C、つまり 2200mA です)

（2）無負荷状態では、マルチメータは出力電圧を測定し、出力電圧がフロート電圧に達するように定電圧ポジショナを調整します。 (3.7V リチウム電池を充電する場合は、出力電圧を 4.2V に調整してください)

(3) マルチメータ 10A 電流ファイルを使用して出力短絡電流を測定し (2 つのテストリードを出力端子に直接接続)、定電流ポテンショメータを調整して、出力電流が所定の充電電流値に達するようにします。

(4) バッテリーを接続して充電します。

(手順 1、2、3 は、入力端子が電源に接続され、出力端子がバッテリーに接続されていないことです。)

3. ハイパワーLED定電流駆動モジュールとして

(1) LED を駆動する必要がある動作電流と最大動作電圧を決定します。

(2) 無負荷状態では、マルチメータは出力電圧を測定し、出力電圧が LED の最大動作電圧に達するように定電圧ポジショナを調整します。

（3）マルチメータ10A電流ファイルで出力短絡電流を測定し、定電流ポテンショメータを調整して、出力電流が所定のLED動作電流に達するようにします。

(4) LED を接続し、マシンをテストします。

(ステップ 1、2、および 3 は、入力が電源に接続され、出力が LED に接続されていないことです。)

注: このモジュールを 3A、35W 以上で使用する場合は、熱を強めてください! ! !

予防：

1. モジュールの入力 IN を無効にし、出力 OUT を短絡します。そうしないと、定電流機能が無効になります。

2. 電源の電力が出力負荷に必要な電力よりも大きいことを確認してください。

3.モジュールが全負荷出力を必要とする場合、入力電圧は8V以上である必要があります。入力電圧が5Vの場合、出力電力は約15Wで、電圧電流計は故障しています。モジュールの電流値は最大4Aで、出力17Vなどの最大出力電力の影響を受け、電流は2Aを超えてはなりません。

4. モジュールには出力短絡保護があります。短絡保護の後、モジュールは自動的に出力をオフにし、モジュールは電源投入後に復元できます。電源に出力電流制限保護がない場合は、モジュールのフロントエンドにヒューズを接続して安全率を向上させることをお勧めします。

5. モジュールには入力不足電圧保護機能があります。デフォルトは約 4.7V です。この値が低くなると、出力は自動的に切断され、電源投入後にモジュールを復元できます (入力電流が大きくなると、モジュールポートの電圧が大きくなることに注意してください。入力ワイヤの分圧を無視しないでください)。）。
