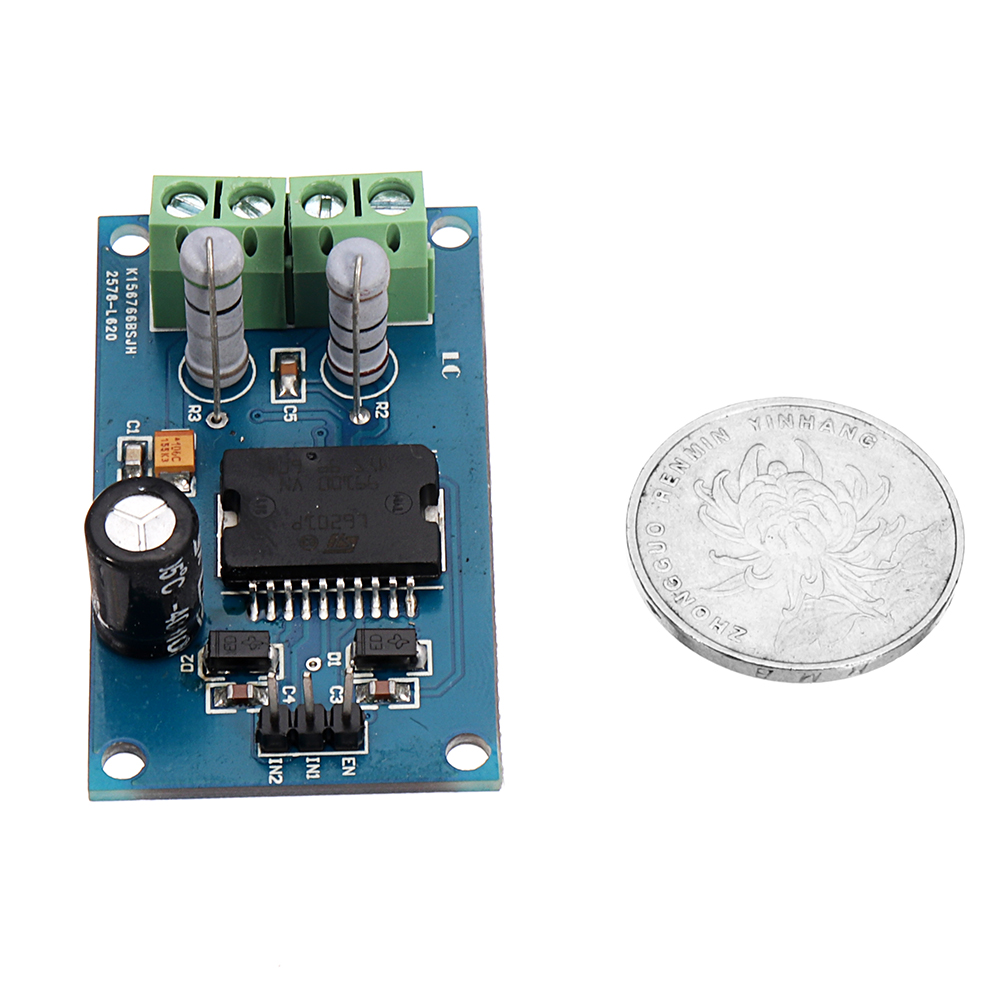

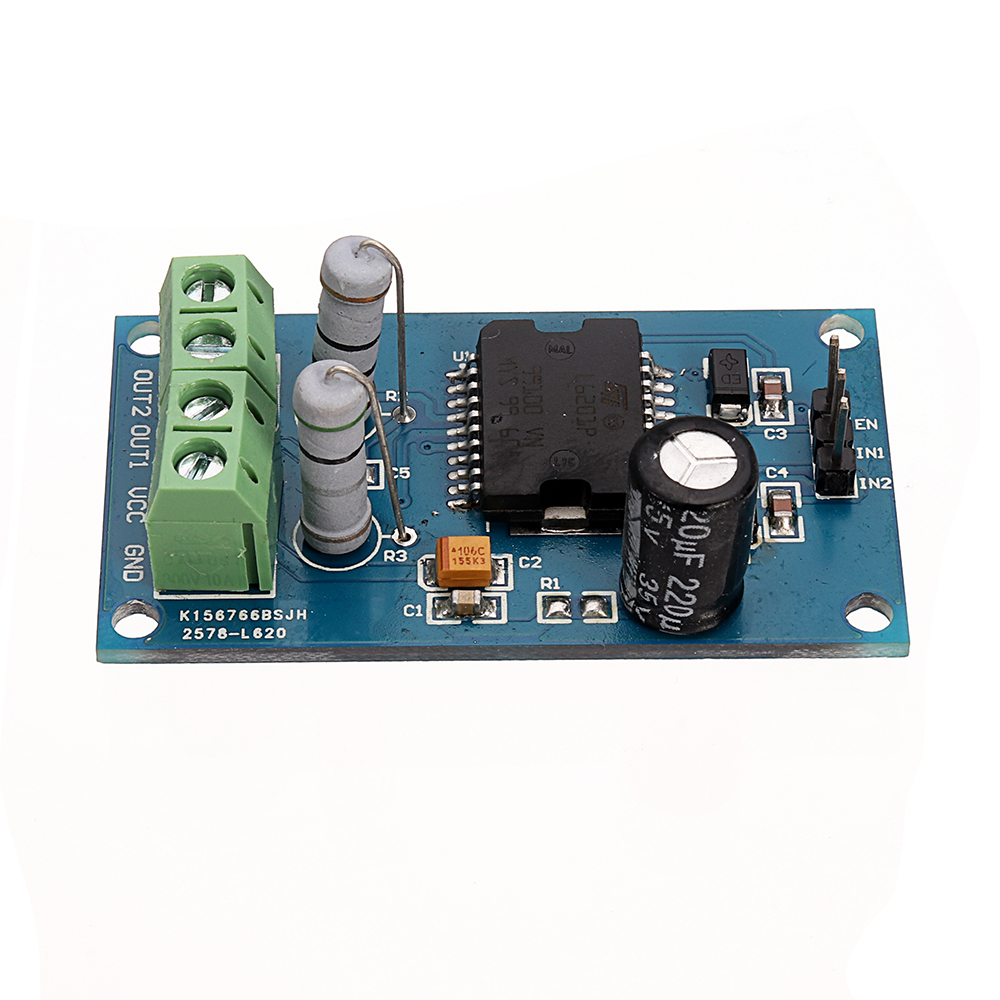

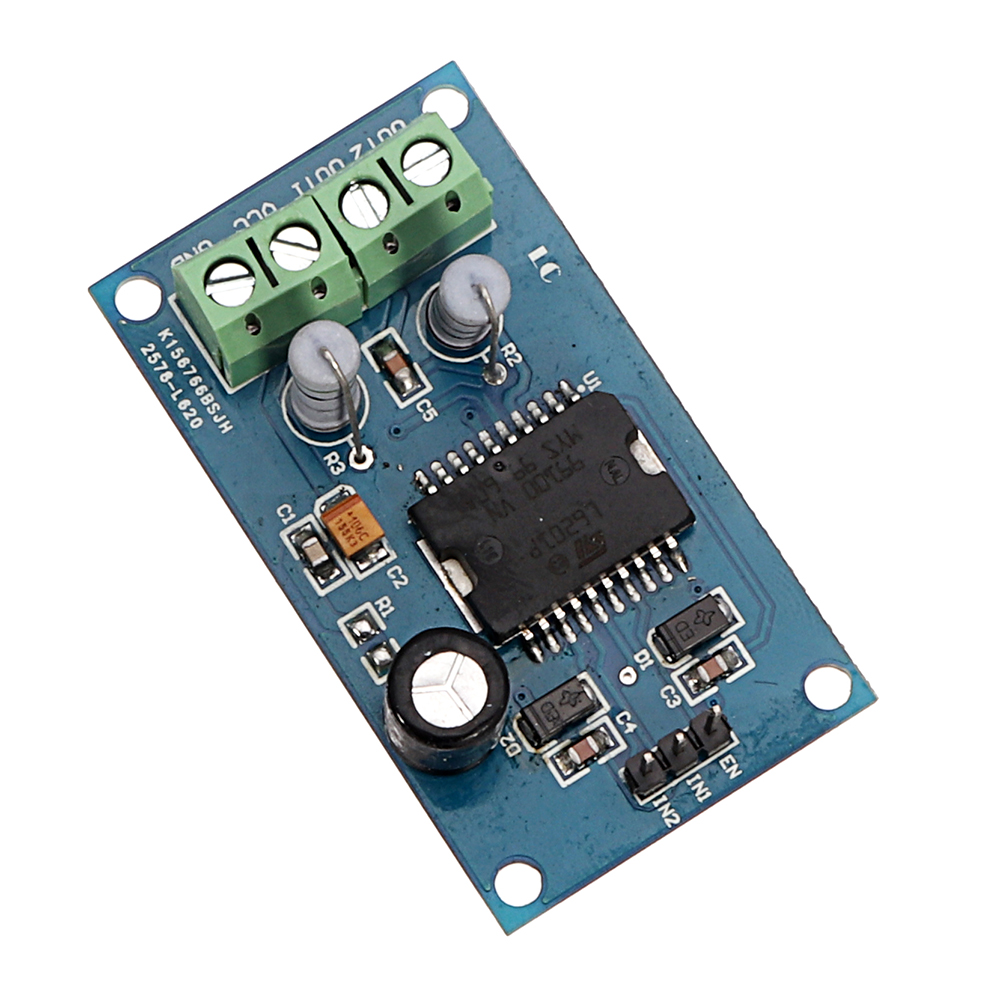

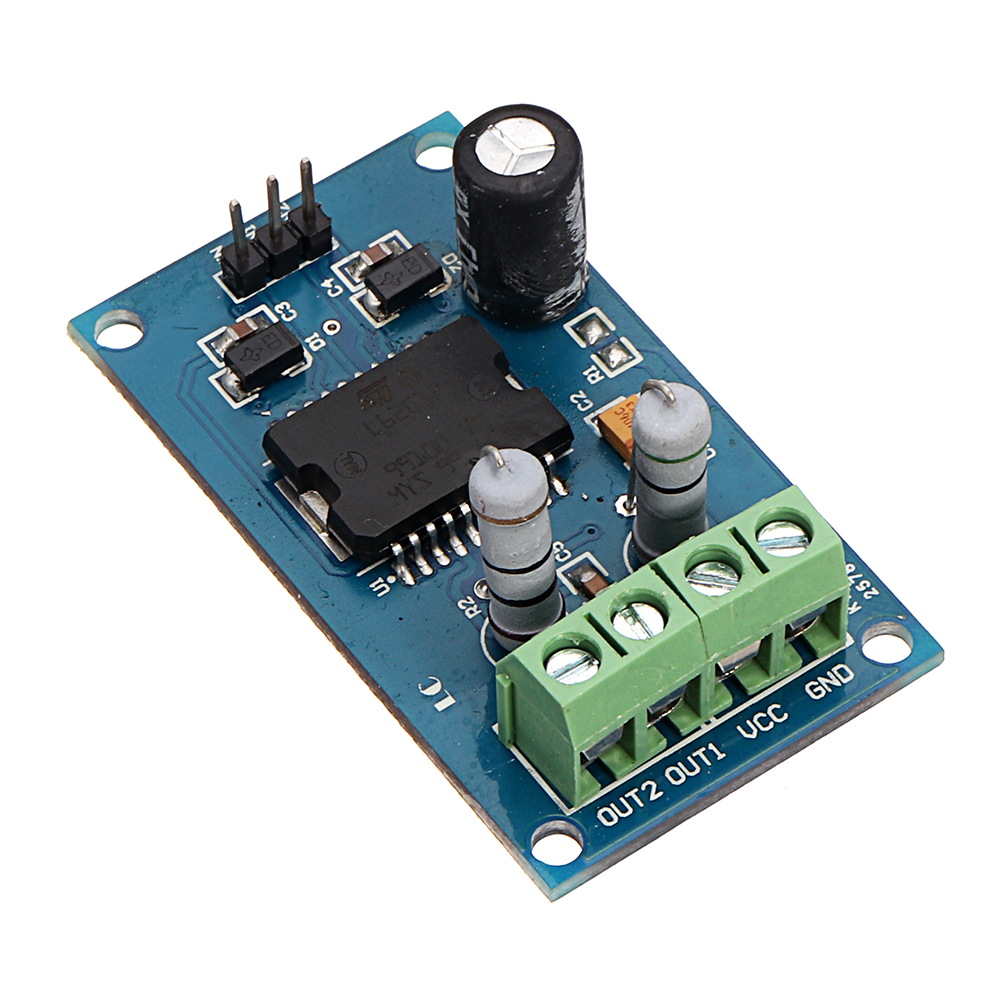

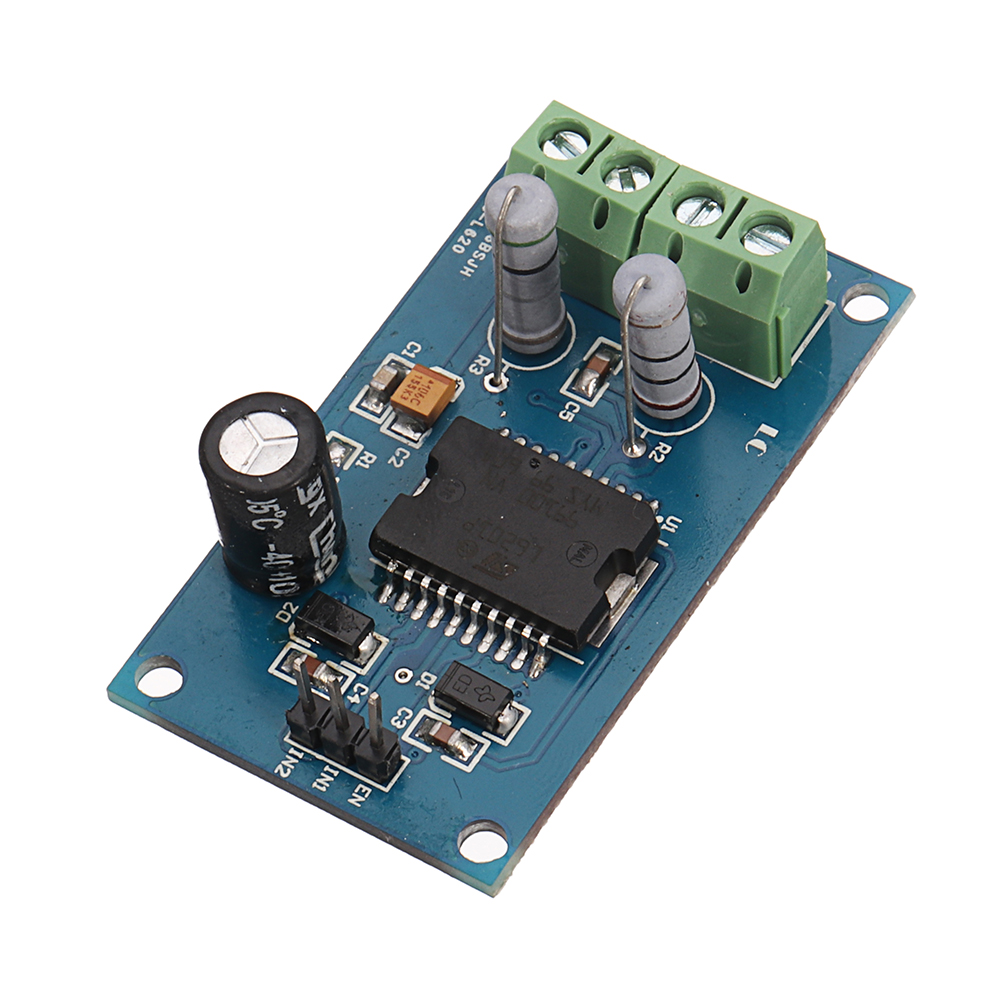

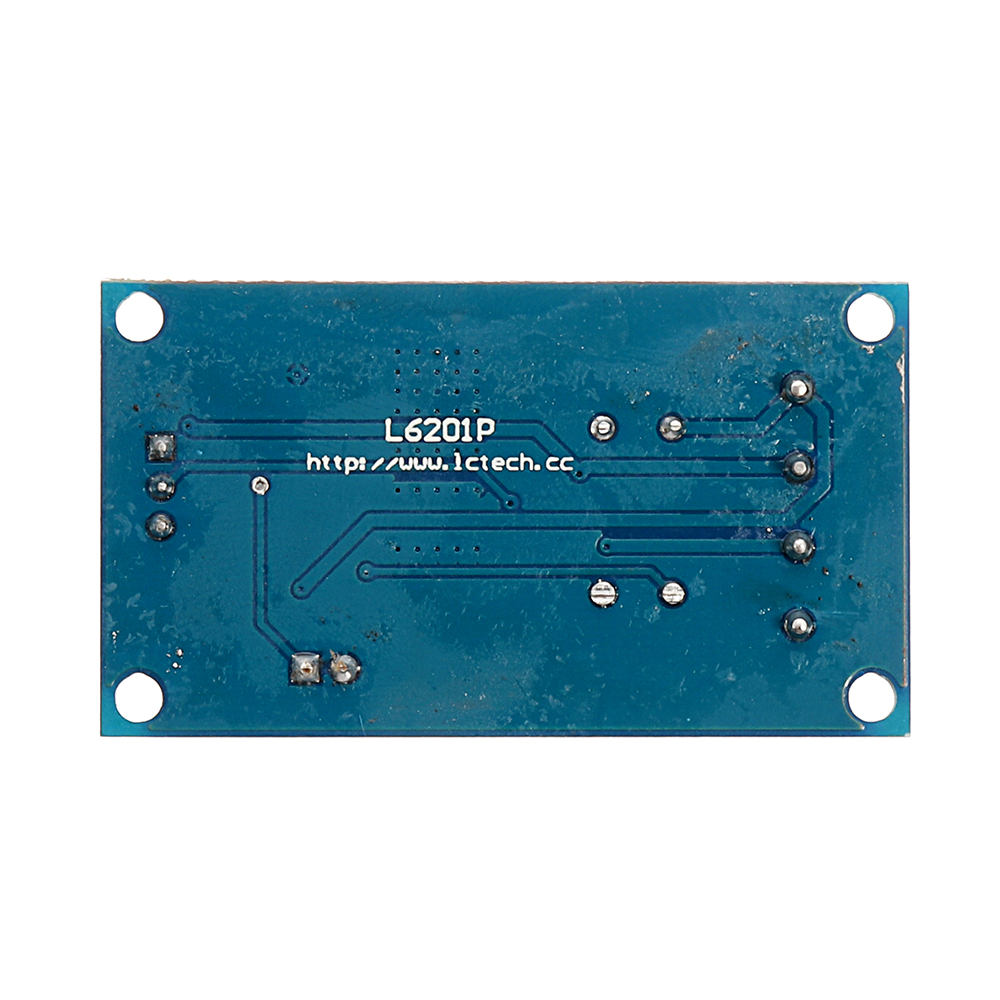

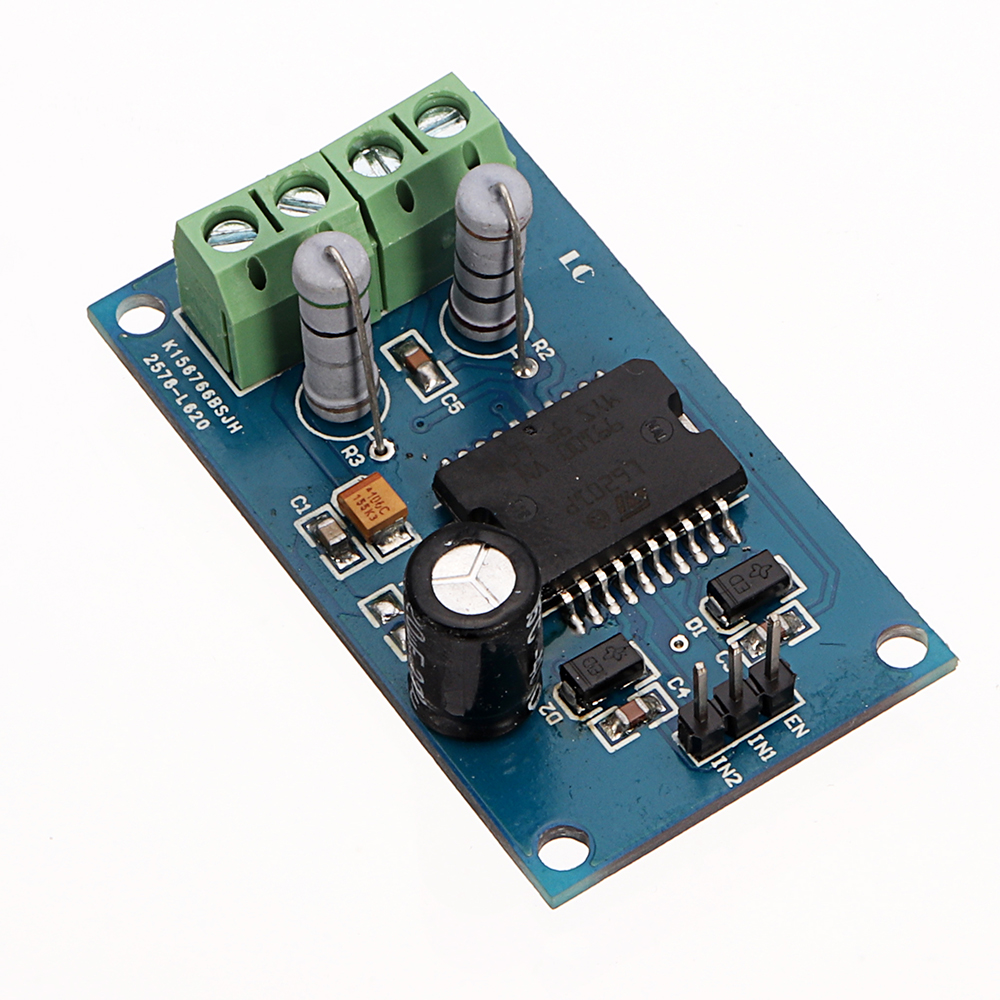

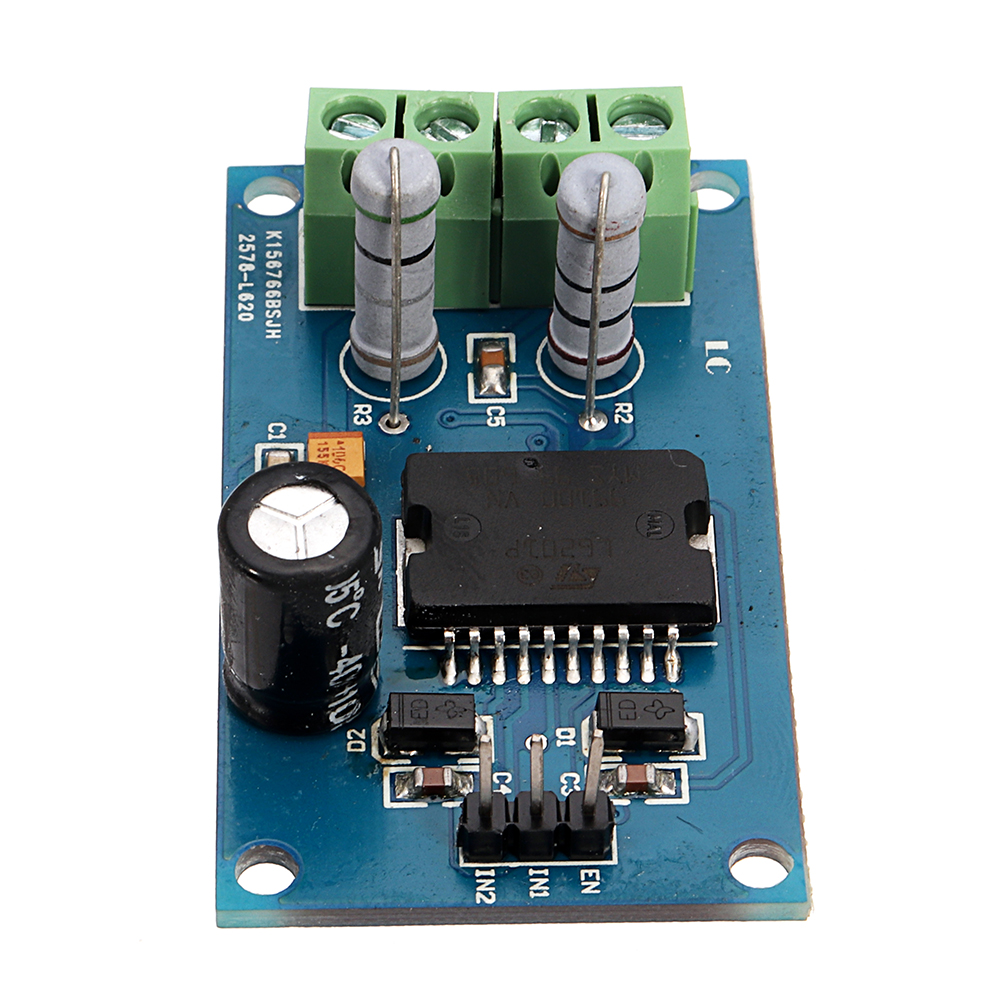

Elecbee Arduino用DCモーター制御モジュールL6201ドライバーモジュール-公式のArduinoボードで動作する製品

1.動作電圧：制御信号レベル3.3〜5.5v; 駆動モーター電圧 7.2~30V
2. DC 7.2~30Vの電圧モーターを運転できます
3. 最大出力電流 1A
4.最大出力電力は20Wです
5.信号表示
6. 回転速度は調節可能です
7.強力な干渉防止機能
8.連続フロー保護
9. DCモーターを個別に制御できます
10. PWM パルス幅と滑らかな速度調整 (PWM 信号を使用して DC モーターを加速することができます)
11. 裏返すことができます。
12. このドライブは、フリースケールのスマートカーを制御する絶好の機会です。ドライブの圧力降下が小さく、通貨が大きく、ドライブ能力が高い
13.ボードサイズ：29.5×52.2mm

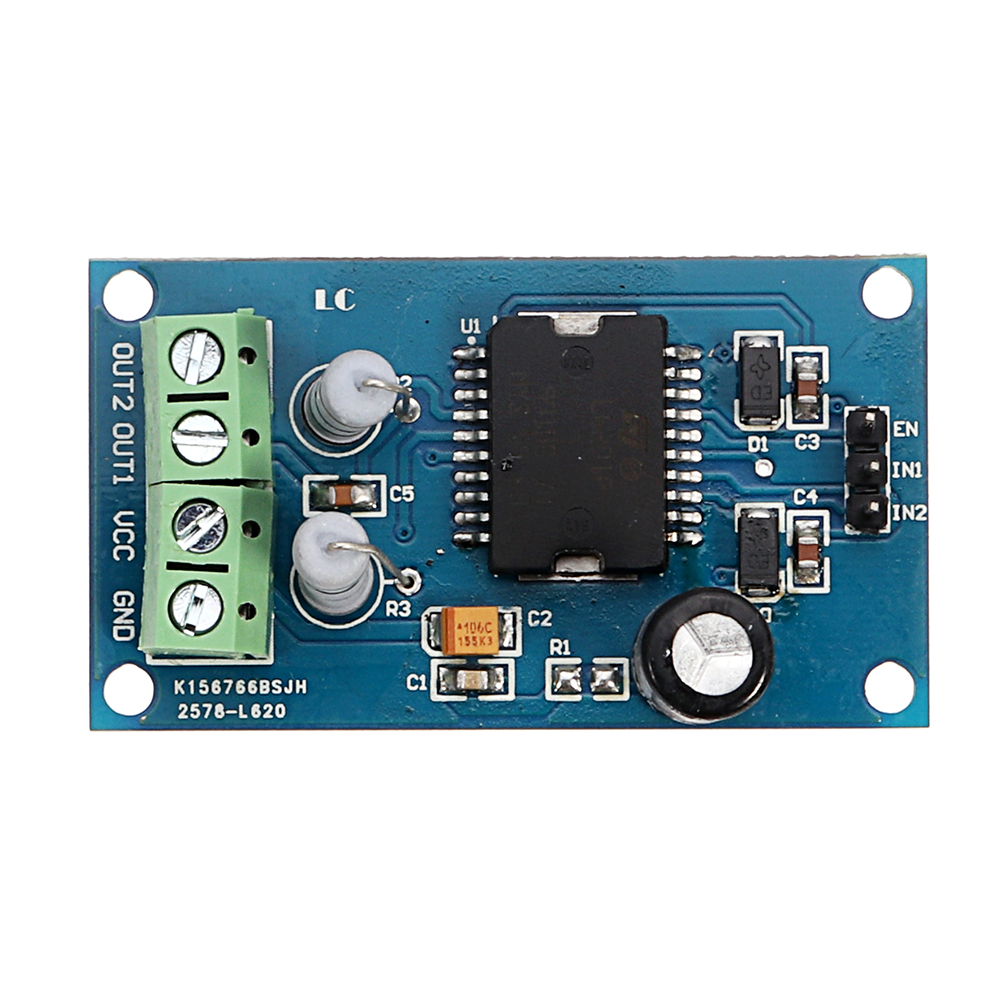

インターフェース仕様:

VCC GND はモーター電源インターフェース
OUT1 OUT2 は DC モーター出力インターフェース
IN1 IN2 はモーター制御インターフェース
ENはモーターイネーブル端子
ドライブを使用して DC モーターを制御します。 モーター出力インターフェイスは、OUT1 および OUT2.EN ポート入力 PWM (パルス幅変調) 信号で、モーター速度を制御します。 EN イネーブル PIN は、Hi-Low 電気レベル、High で開始、Low で停止を制御できます。 出力で制御できます。 モーターの正および負の回転機能: 信号入力端子 IN1 は高電気レベルを接続し、IN2 は正回転のために低電気レベルを接続します。 そして、負の接続を修正します。

モーター	回転モード	コントロールエンド IN1	コントロールエンド IN2	EN能力端子
M	ポジティブ	高い	低い	高い
	ネガティブ	低い	高い	高い
	速度調整	*	*	入力 PWM 信号
