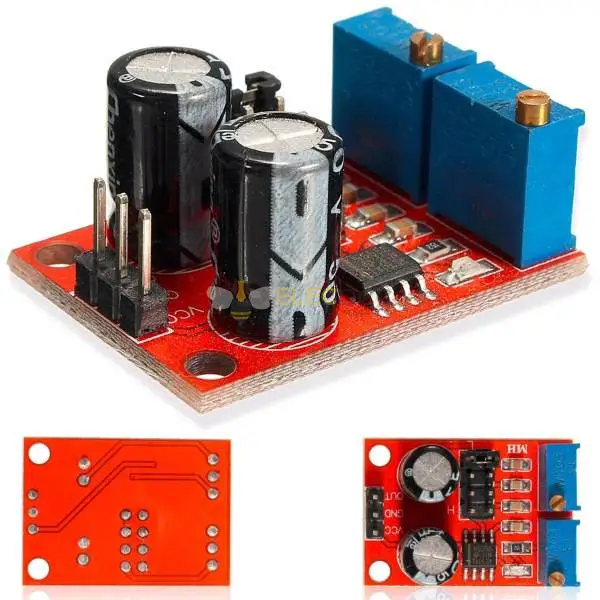

Elecbee NE555パルス周波数デューティサイクル調整可能モジュール方形波信号発生器

1. 方形波信号発生器として、実験的開発に使用される方形波信号を生成します。
2. 方形波駆動信号を生成するためのステッピング モーターを駆動するために使用されます。
3. MCU の調整可能なパルスを生成します。
4. 関連する回路を制御するために、調整可能なパルスを生成します。
5.サイズ：31mm×22mm
6.メインチップ：NE555
7. 入力電圧: 5V-15V DC. 電源が 5 V の場合、出力電流は約 15 MA になります。 12V電源の場合、出力電流は約35MAです
8. 入力電流: >=100 MA
9. 出力振幅: 4.2V V-PP ～ 11.4V V-PP。 （入力電圧が異なると、出力振幅が異なります）
10. 最大出力電流: >=15MA (5V 電源、V-PP が 50% 以上)、>=35MA (12V 電源、V-PP が 50% 以上)
11. LED表示付き出力（低レベル、LEDが点灯、高レベル、LEDが消灯、低周波、LED点滅）
12. 出力周波数範囲は選択可能です。
LFファイル：1Hz～50Hz
IFファイル：50Hz～1kHz
高周波ファイル：1KHz～10kHz
HFファイル：10kHz～200kHz
13.出力デューティサイクルは微調整できます;デューティサイクルと周波数は個別に調整できません;デューティサイクルを調整すると周波数が変わります
