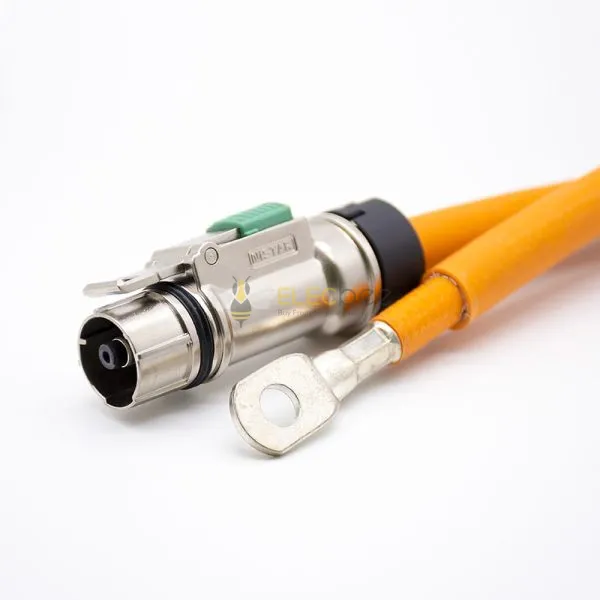

HVIL コネクタ ケーブルストレート 1 ピン 125A 防水 IP67 金属プラグ銅端子 6mm 25mm2

高電圧インターロック (略して hvil) は、低電圧信号を使用して高電圧回路を管理する安全な設計方法です。 高圧システムの設計においては、実際の動作時に高圧コネクタの開閉により発生するアーク放電を回避するために、一般に高圧コネクタに「高圧インターロック」機能を持たせる必要があります。 インターロックは、高電圧コネクタ、MSDS、高電圧配電ボックスなどの高電圧電気回路でよく使用されます。高電圧インターロック付きコネクタは、高電圧インターロックのロジック シーケンスによって切断されることがあります。 電源が入っているときはロックが解除されます。 切断時間は、高圧インターロック端子と電源端子間の有効接触長さの差に関係します。 これは切断時の速度に関係します。通常の状況では、インターロック端子回路に対するシステムの応答時間は 10 ～ 100 ミリ秒です。 接続されているシステムの切断 (取り外し) 時間がシステムの応答時間より短い場合、実際の抜き差しによる安全上のリスクが発生します。通常の状況では、2 回目のロック解除は、この切断時間の問題を解決するために行われます。 二次ロック解除により、1 秒を超える切断時間を効果的に制御して、安全な操作を確保できます。
