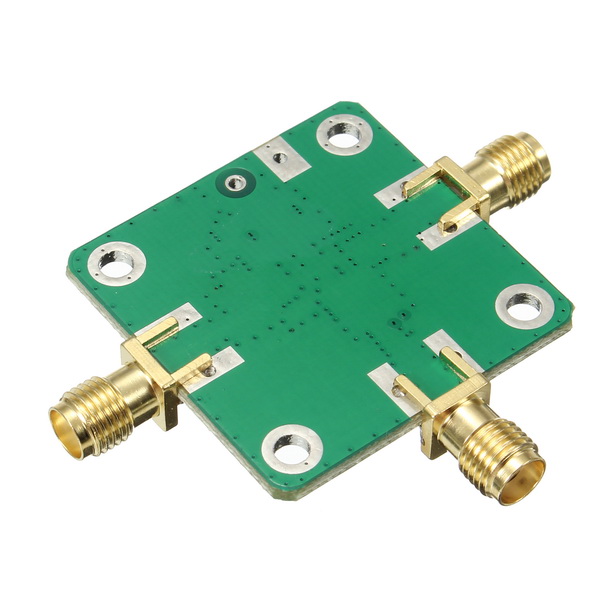

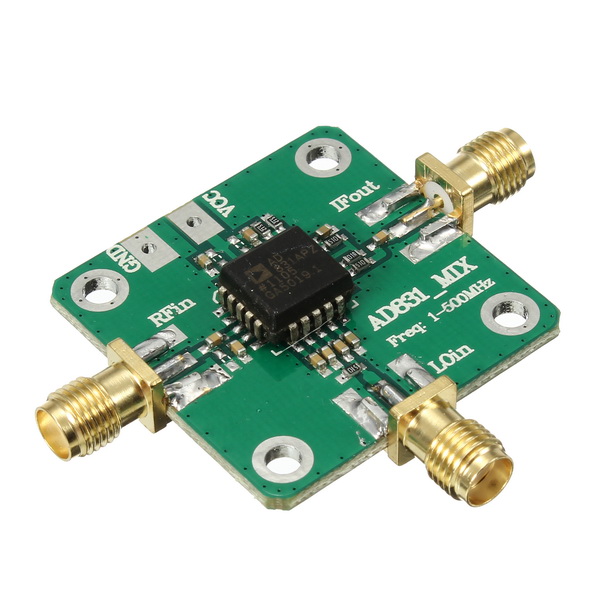

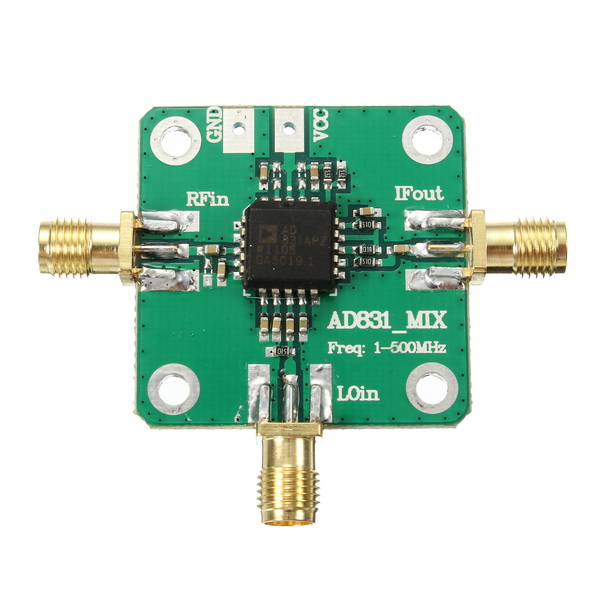

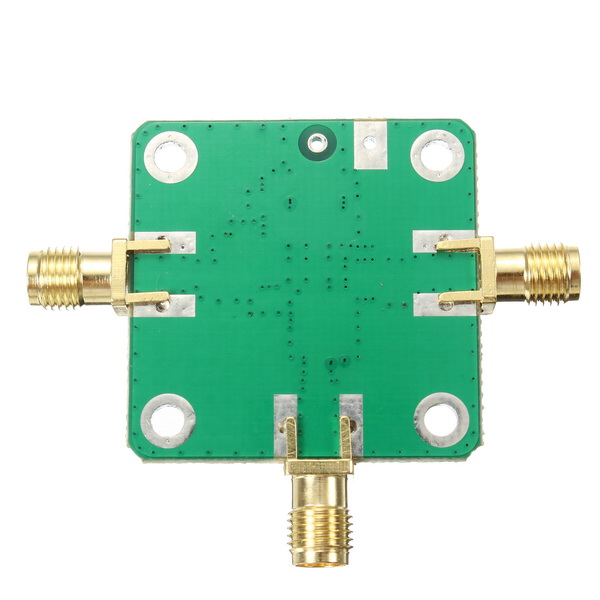

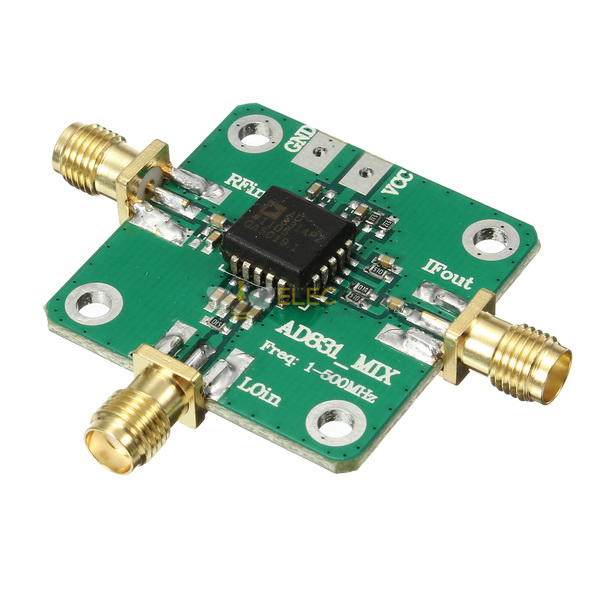

Elecbee Inverter miscelatore RF ad alta frequenza AD831

L'ad831 ha fornito + 24 DBM punto di intercettazione di intermodulazione di terzo ordine, realizzazione di - 10 DBM Lo power, senza la necessità di un drive Lo ad alta potenza, non ci sono problemi di schermatura e isolamento corrispondenti, quindi, rispetto al mixer passivo per migliorare le prestazioni del sistema, ridurre il costo del sistema.

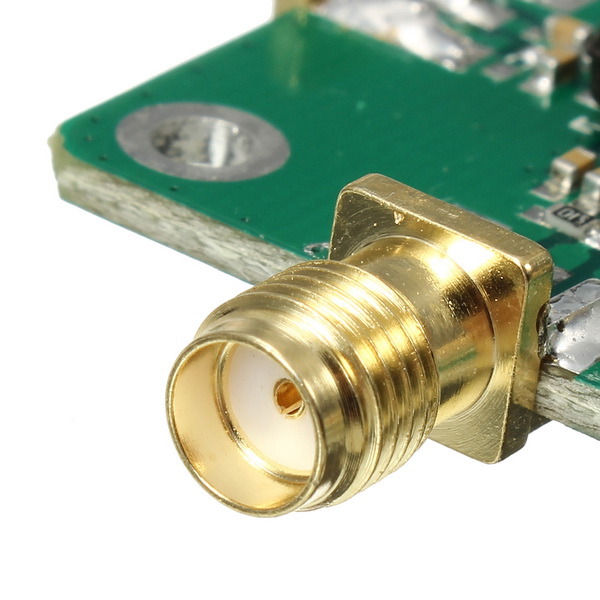

Il mixer è progettato come un singolo alimentatore, porte RF, IF e LO con condensatore di isolamento CC, facile da usare. La frequenza operativa degli ingressi RF e LO può raggiungere i 500 MHz. IF uscita per uscita di tensione single ended. Con larghezza di banda di uscita di 250 MHz. Un singolo resistore collegato tra i pin OUT e FB viene utilizzato per impostare il guadagno. L'amplificatore ha basse caratteristiche di offset CC, quindi può essere utilizzato nella conversione di frequenza in banda base CC e nella demodulazione di ampiezza in quadratura.
Quando l'amplificatore di uscita del mixer e l'impedenza ottimale della sorgente, la cifra di rumore SSB del mixer è di 10,3 dB a 70 MHz. Diversamente dal mixer passivo, non c'è perdita di inserzione, nessun dispositivo duplex esterno e nessun AD831 passivo.

Indicatori tecnici:

Ingresso RF: 0,1-500 MHz
Ingresso RF: +10dBm (punto di compressione 1dB)
Ingresso oscillatore locale: 0,1-500 MHz
Ingresso oscillatore locale: -10dBm
Uscita IF: 0,1-200 MHz
Tensione di alimentazione: alimentatore single ended da 9-11V
