Elecbee LD06AJSB DC 2.8-6V 30-1500mA Convertitore di corrente costante Modulo di controllo regolabile Scheda controller PWM per driver LED 3V 3.3V 3.7V 4.5V 5V 6V
SKU: 1652942
Preferiti
Caratteristiche principali
Mostra di più
Specifiche
Attributo
Valore
Cerca
Capacità wireless
Il Bluetooth
Modello
-
Descrizione
- Tensione: 3-5 V CC, 5 V CC
Dettagli precisi>>
Dettagli precisi:
Specifiche:
Tensione di lavoro: CC 2,8-6 V
Corrente di uscita: 31-1500 mA
Potenza massima in uscita: 9W
Può pilotare 1-16 LED da 2,8-6 V (la corrente massima non supera 1,5 A)
Perfetto per driver LED 3V 3.3V 3.7V 5V 6V)
Regolazione corrente: 1 tramite resistenza regolabile; 2 tramite controllo PWM
Regolazione della temperatura del truciolo
Protezione da sovracorrente LED
Dimensioni: 18 mm x 10,2 mm x 2,8 mm
Applicazione:

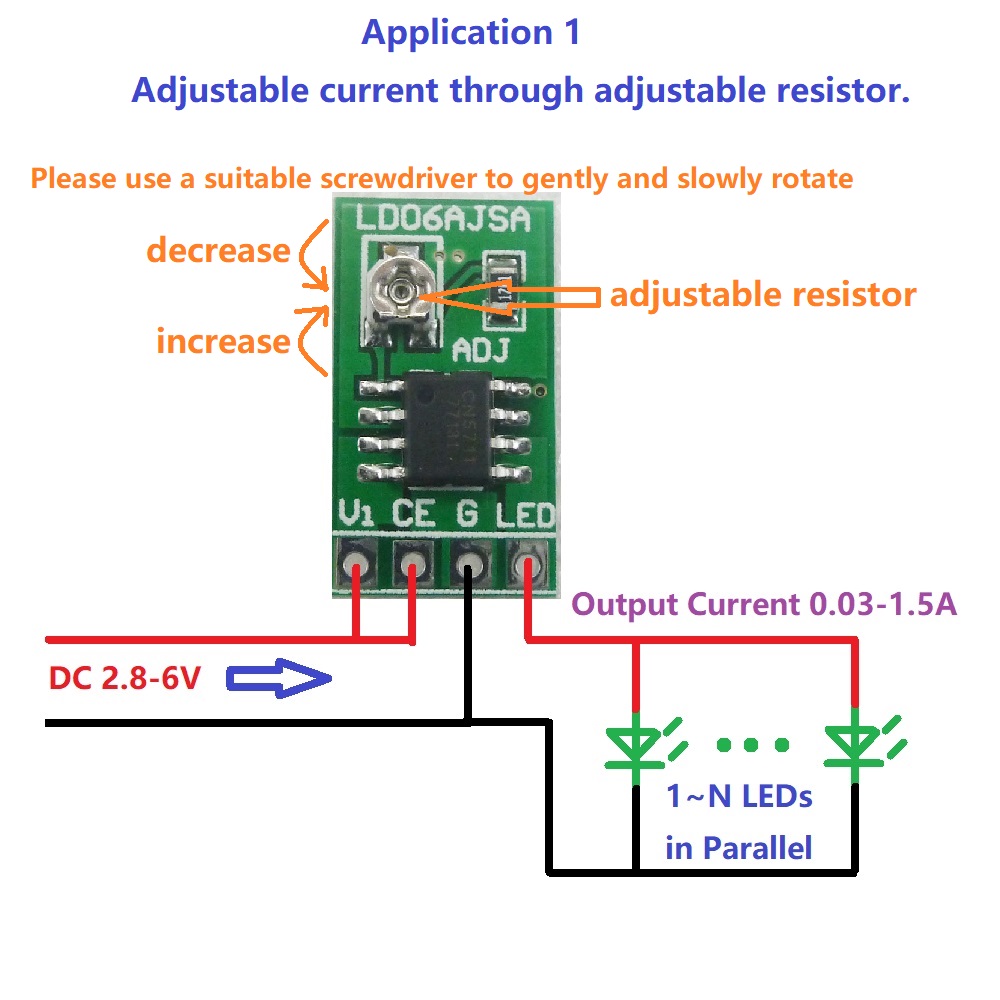

Applicazione 1: Cablaggio secondo la figura seguente, utilizzare un cacciavite adatto delicatamente e ruotare lentamente la resistenza regolabile.

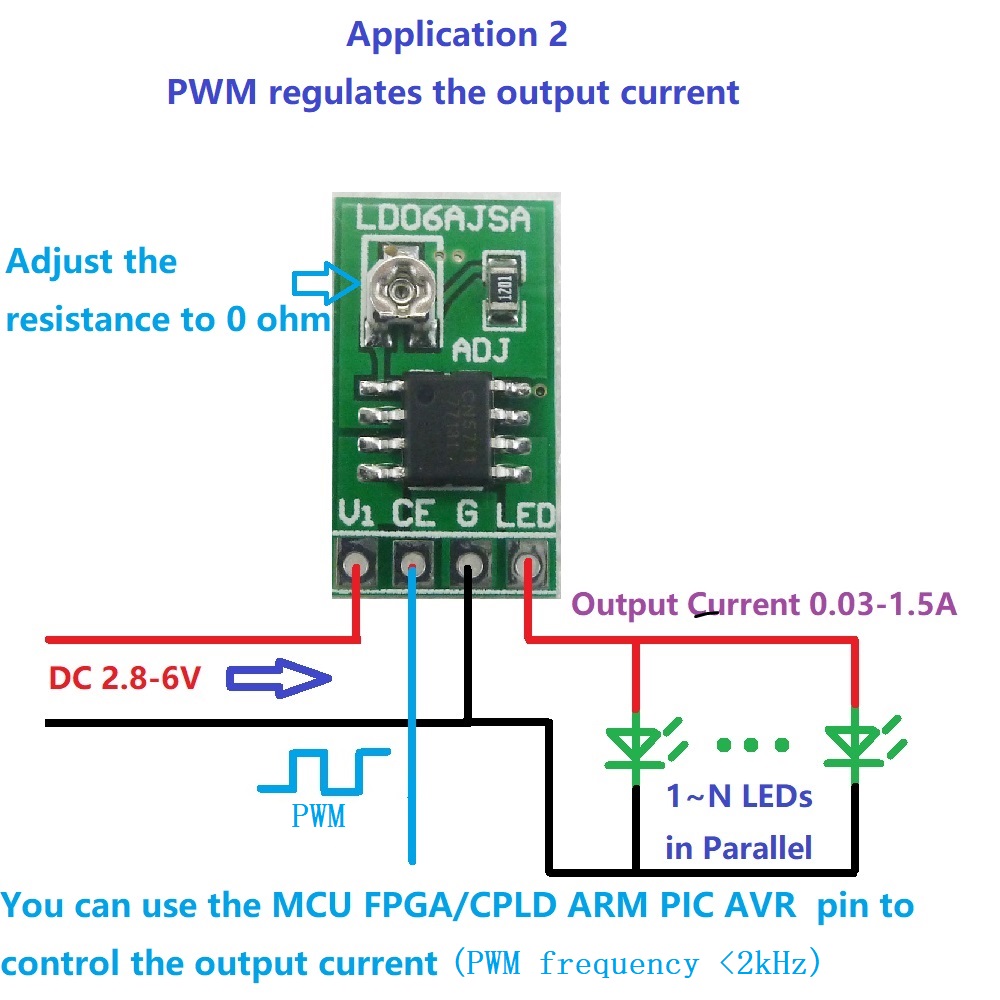

Applicazione 2: regolare la resistenza regolabile su 0 ohm (o massimizzare la corrente in base all'Applicazione 1), quindi utilizzare il segnale PWM di uscita dell'MCU per controllare la corrente di uscita del LED
la frequenza del segnale PWM deve essere inferiore a 2 KHz
Panoramica:

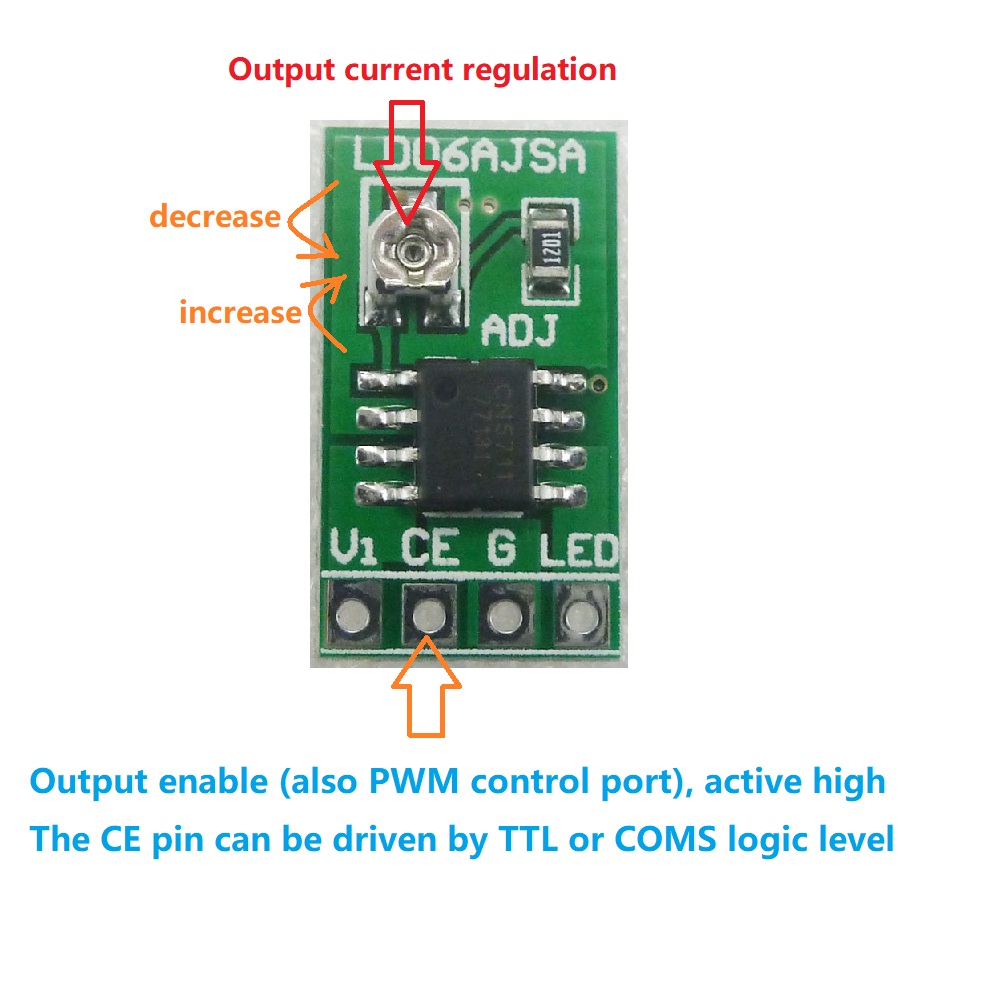

1. LD06AJSA/B è un circuito integrato di regolazione della corrente che funziona da una tensione di ingresso da 2,8 V a 6 V, la corrente di uscita costante può essere impostata fino a 1,5 A con un resistore esterno. L'LD06AJSA/B è costituito da tensione di riferimento ad alta precisione, amplificatore, specchio di corrente, ecc. Il transistor di potenza su chip e il blocco di rilevamento della corrente riducono notevolmente il numero di componenti esterni, il che rende l'LD06AJSA/B ideale per il driver LED. Quando il pin CE è alto, la tensione di ingresso è maggiore di 2,8 V ed è maggiore della tensione diretta del LED più la caduta di tensione richiesta, LD06AJSA/B funziona normalmente per fornire corrente costante dal pin LED.
2. Il LD06AJSA/B adotta la regolazione della temperatura anziché la funzione di protezione della temperatura, la regolazione della temperatura può far sì che il LED si accenda continuamentestatodi alta temperatura ambiente o alta caduta di tensione. Quando la temperatura di giunzione di LD06AJSA/B raggiunge circa 135°C, il blocco interno di regolazione della temperatura riduce la corrente del LED in modo che la temperatura di giunzione non aumenti ulteriormente. Questa funzione consente agli utenti di massimizzare l'utilizzo della capacità di gestione della potenza del chip, senza preoccuparsi del surriscaldamento del chip e dei danni al chip o ai componenti esterni.
3. L'LD06AJSA/B ha anche la funzione di abilitazione del chip, che può spegnere l'intero chip per limitare il consumo di corrente entro 1uA.
4. Il LD06AJSA/B adotta anche il blocco di protezione da sovracorrente. Quando la corrente del LED si avvicina a 1,9 A (tipico), il blocco di protezione da sovracorrente inizia a funzionare per impedire che la corrente del LED aumenti ulteriormente.
1 scheda controller LD06AJSB CC 2,8-6 V 30-1500 mA PWM
Specifiche:
Tensione di lavoro: CC 2,8-6 V
Corrente di uscita: 31-1500 mA
Potenza massima in uscita: 9W
Può pilotare 1-16 LED da 2,8-6 V (la corrente massima non supera 1,5 A)
Perfetto per driver LED 3V 3.3V 3.7V 5V 6V)
Regolazione corrente: 1 tramite resistenza regolabile; 2 tramite controllo PWM
Regolazione della temperatura del truciolo
Protezione da sovracorrente LED
Dimensioni: 18 mm x 10,2 mm x 2,8 mm
Applicazione:
Applicazione 1: Cablaggio secondo la figura seguente, utilizzare un cacciavite adatto delicatamente e ruotare lentamente la resistenza regolabile.
Applicazione 2: regolare la resistenza regolabile su 0 ohm (o massimizzare la corrente in base all'Applicazione 1), quindi utilizzare il segnale PWM di uscita dell'MCU per controllare la corrente di uscita del LED
la frequenza del segnale PWM deve essere inferiore a 2 KHz
Panoramica:
1. LD06AJSA/B è un circuito integrato di regolazione della corrente che funziona da una tensione di ingresso da 2,8 V a 6 V, la corrente di uscita costante può essere impostata fino a 1,5 A con un resistore esterno. L'LD06AJSA/B è costituito da tensione di riferimento ad alta precisione, amplificatore, specchio di corrente, ecc. Il transistor di potenza su chip e il blocco di rilevamento della corrente riducono notevolmente il numero di componenti esterni, il che rende l'LD06AJSA/B ideale per il driver LED. Quando il pin CE è alto, la tensione di ingresso è maggiore di 2,8 V ed è maggiore della tensione diretta del LED più la caduta di tensione richiesta, LD06AJSA/B funziona normalmente per fornire corrente costante dal pin LED.
2. Il LD06AJSA/B adotta la regolazione della temperatura anziché la funzione di protezione della temperatura, la regolazione della temperatura può far sì che il LED si accenda continuamentestatodi alta temperatura ambiente o alta caduta di tensione. Quando la temperatura di giunzione di LD06AJSA/B raggiunge circa 135°C, il blocco interno di regolazione della temperatura riduce la corrente del LED in modo che la temperatura di giunzione non aumenti ulteriormente. Questa funzione consente agli utenti di massimizzare l'utilizzo della capacità di gestione della potenza del chip, senza preoccuparsi del surriscaldamento del chip e dei danni al chip o ai componenti esterni.
3. L'LD06AJSA/B ha anche la funzione di abilitazione del chip, che può spegnere l'intero chip per limitare il consumo di corrente entro 1uA.
4. Il LD06AJSA/B adotta anche il blocco di protezione da sovracorrente. Quando la corrente del LED si avvicina a 1,9 A (tipico), il blocco di protezione da sovracorrente inizia a funzionare per impedire che la corrente del LED aumenti ulteriormente.
1 scheda controller LD06AJSB CC 2,8-6 V 30-1500 mA PWM
