Elecbee 10pcs NA333 Micro segnale umano multifunzionale Modulo amplificatore per strumentazione di precisione a tre amplificatori operazionali

SKU: EB0051161

Preferiti

Caratteristiche principali

Caratteristica:

L'INA333 è un amplificatore per strumentazione di precisione a bassa potenza con eccellente precisione. Il guadagno può essere impostato da 1 a 1000 con un singolo resistore esterno.

INA333 è progettato per utilizzare equazioni di guadagno standard del settore: G = 1+ (100kΩ/RG)

Specifiche:

Bassa tensione di offset: 25μV (max), G ≥ 100

Bassa deriva: 0,1μV/°C, G ≥ 100

Basso rumore: 50nV/√Hz, G ≥ 100

Rapporto di reiezione di modo comune elevato (CMRR): 100 dB (minimo), G ≥ 10

Bassa corrente di polarizzazione in ingresso: 200 pA (max)

Bassa corrente di riposo: 50μA

Tensione di ingresso: (V–) + 0,1 V a (V+) – 0,1 V

Tensione di uscita: (V–) + 0,05 V a (V+) – 0,05 V

Intervallo di temperatura di esercizio: da -40°C a +125°C

Ingresso di interferenza in radiofrequenza (RFI) filtrato

Intervallo di alimentazione: da 1,8 V a 5,5 V (alimentazione singola), da ±0,9 V a ± 2,75 V (alimentazione doppia)

Applicazione:

Amplificatori a ponte, amplificatori per elettrocardiogramma (ECG), sensori di pressione, strumenti medici, strumenti portatili, amplificatori per termocoppie, amplificatori per sensori di rilevatori di temperatura resistivi (RTD), acquisizione dati, ecc.

Istruzioni per l'uso:

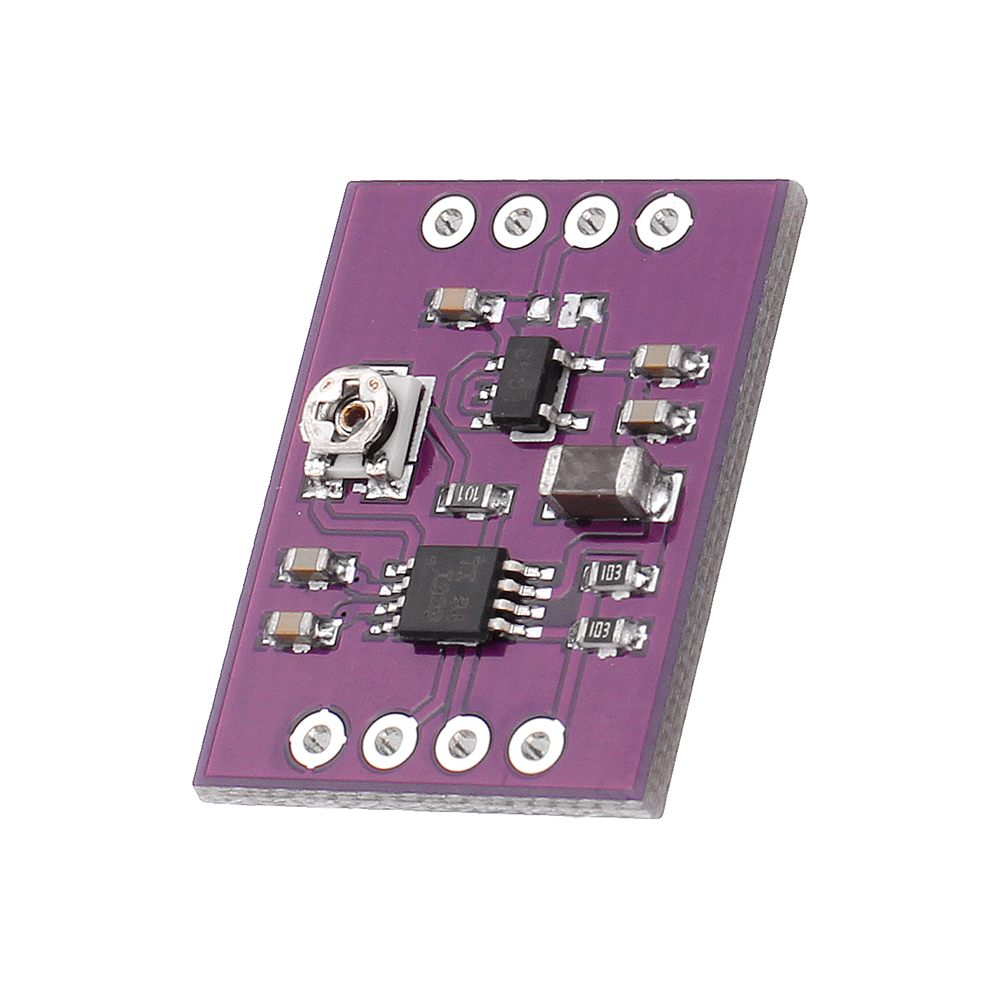

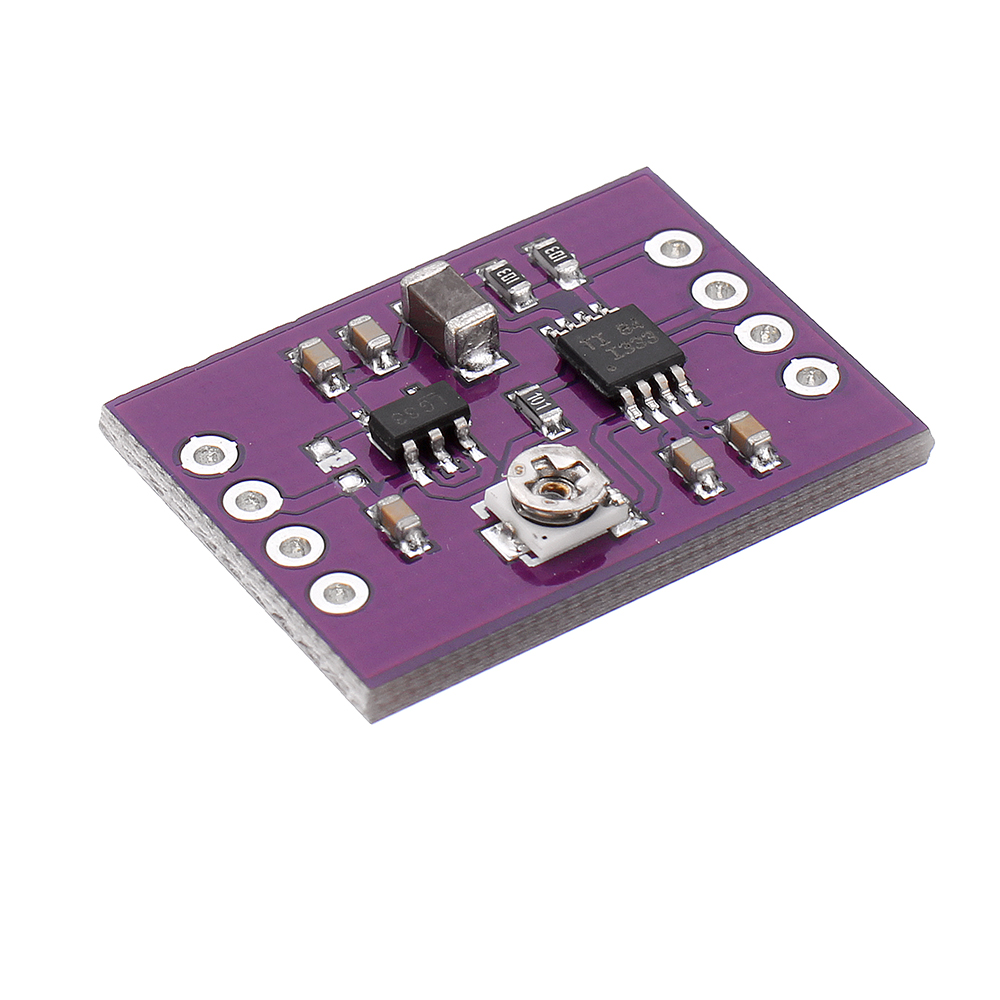

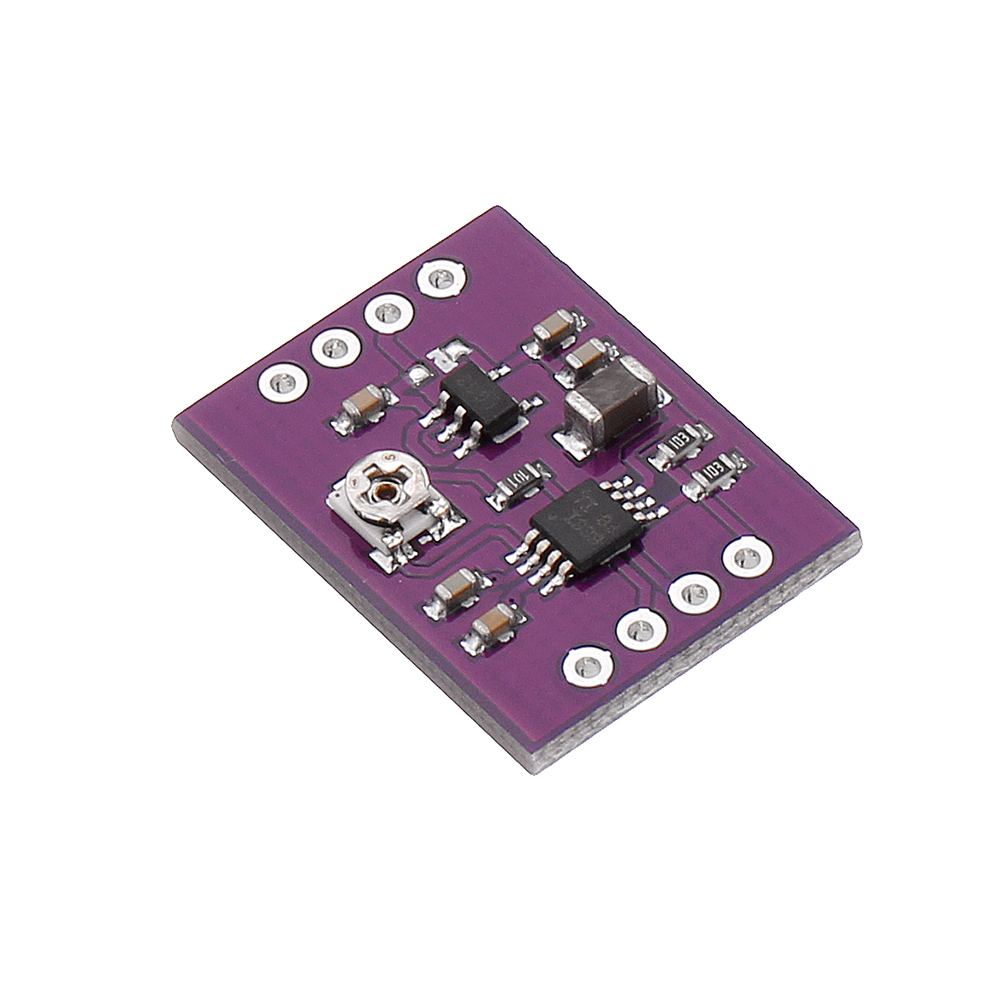

Il chip regolatore LDO a bassa caduta di tensione integrato da 3,3 V fornisce direttamente l'alimentazione all'amplificatore INA333. L'amplificatore utilizza una modalità di alimentazione single-ended, V- è collegato a GND e V+ è collegato all'uscita 3.3V dell'LDO. L'amplificatore utilizza un alimentatore single-ended da 3,3 V.

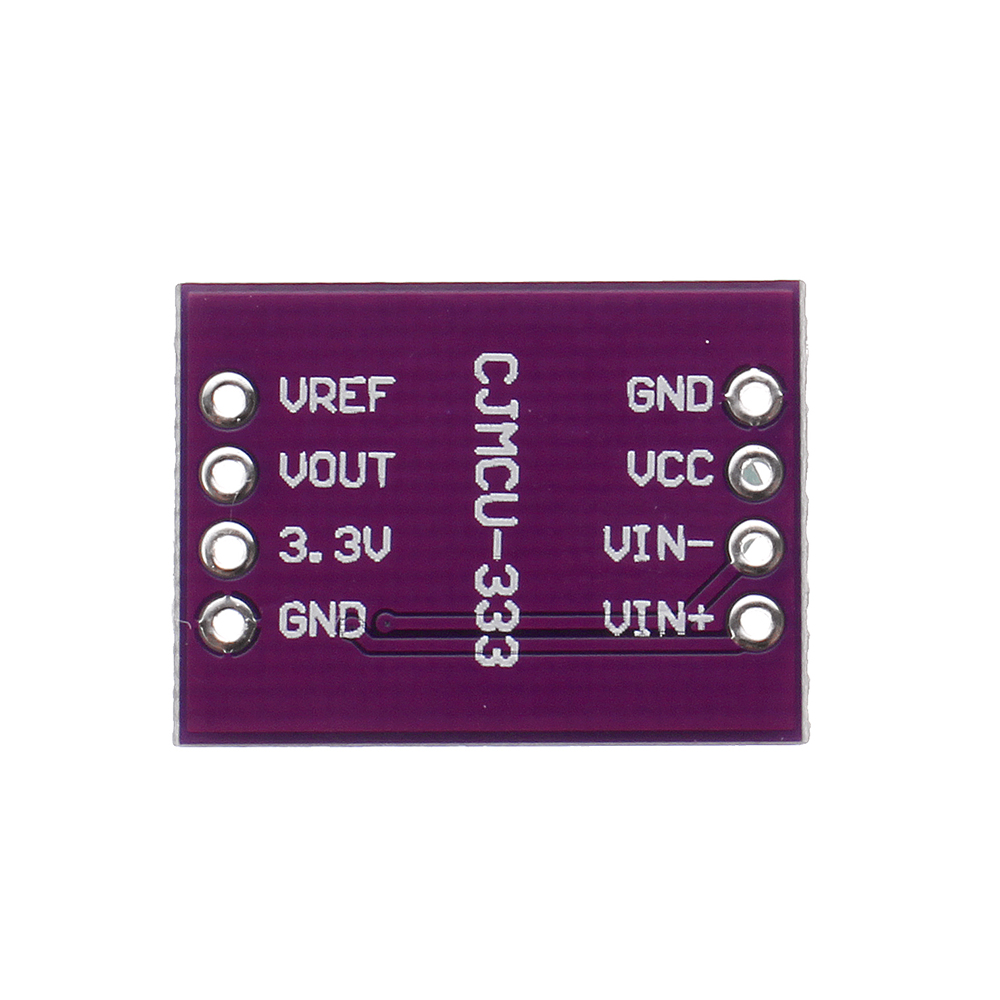

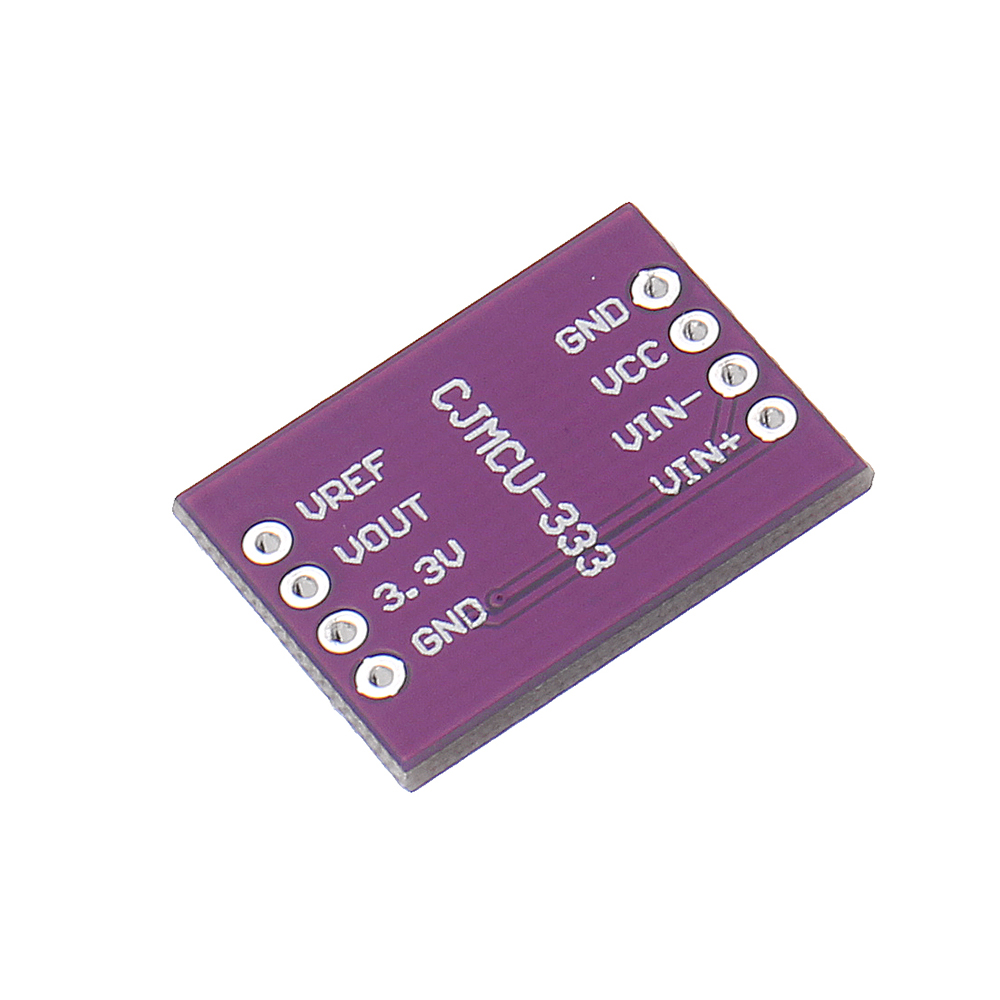

VIN+ ingresso non invertente, VIN ingresso non invertente. R3 sulla scheda non è saldato. Ingresso LDO regolatore VCC 5V.

Mostra di più

Specifiche

Mostra prodotti simili >

Attributo

Valore

Cerca

Modello

Mostra prodotti simili >

Descrizione

>>>Manuale: contattaci<<<

Il pacchetto include:

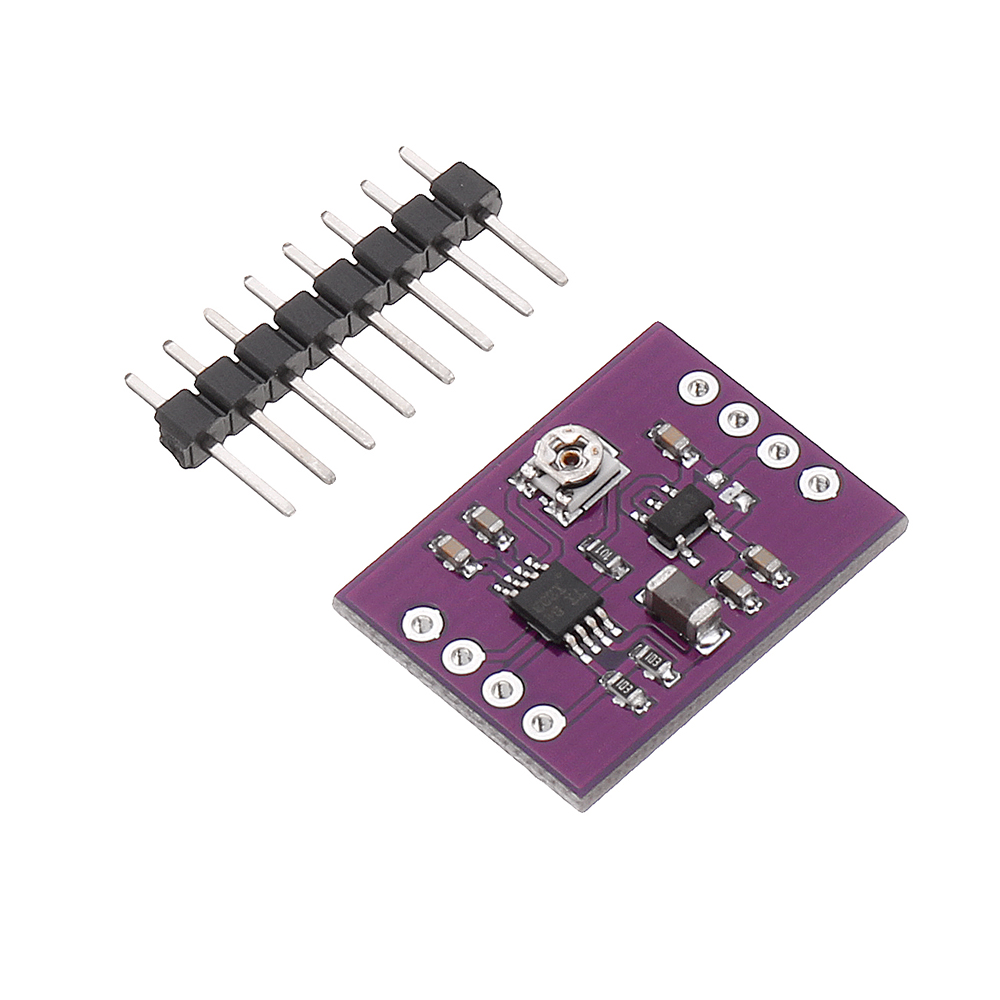

10 x Modulo amplificatore di segnale micro umano NA333

10pcs-NA333-Human-Micro-Signal-Multifunctional-Three-Op-Amp-Precision-Instrumentation-Amplifier-Modu-1586113
