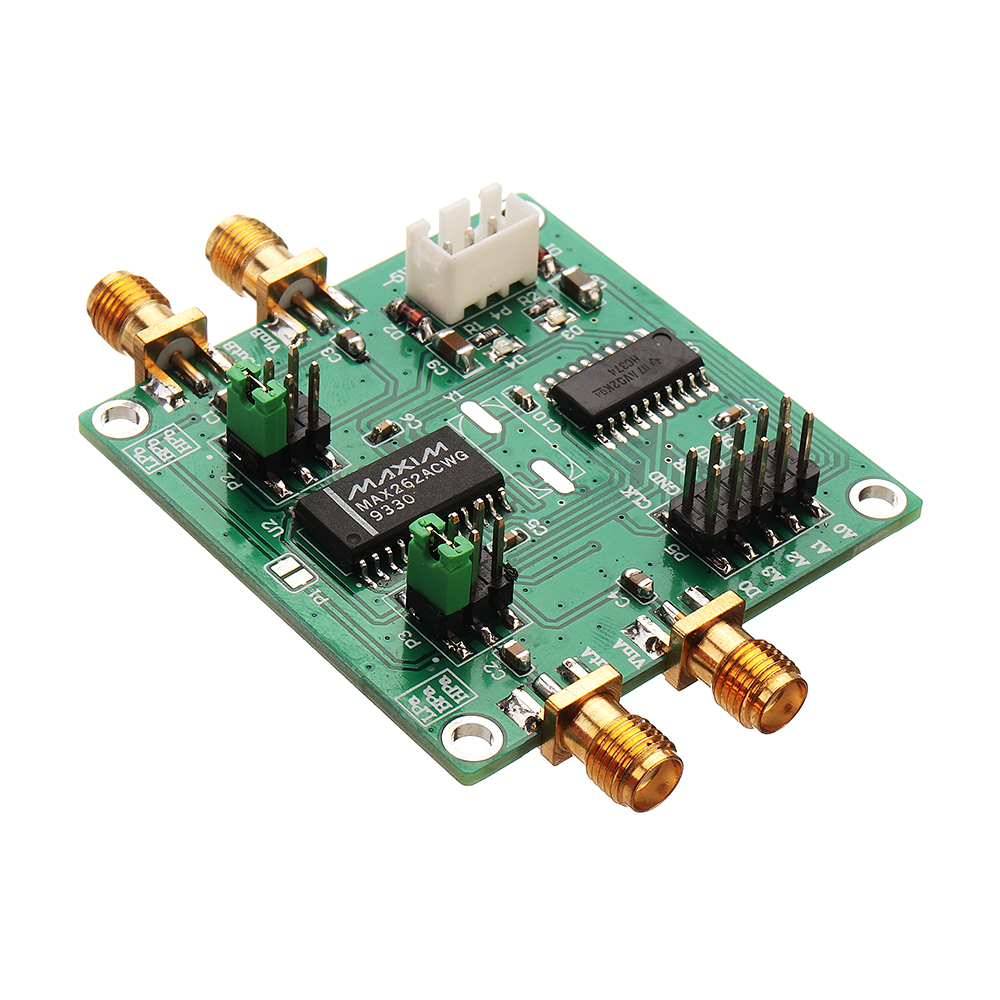

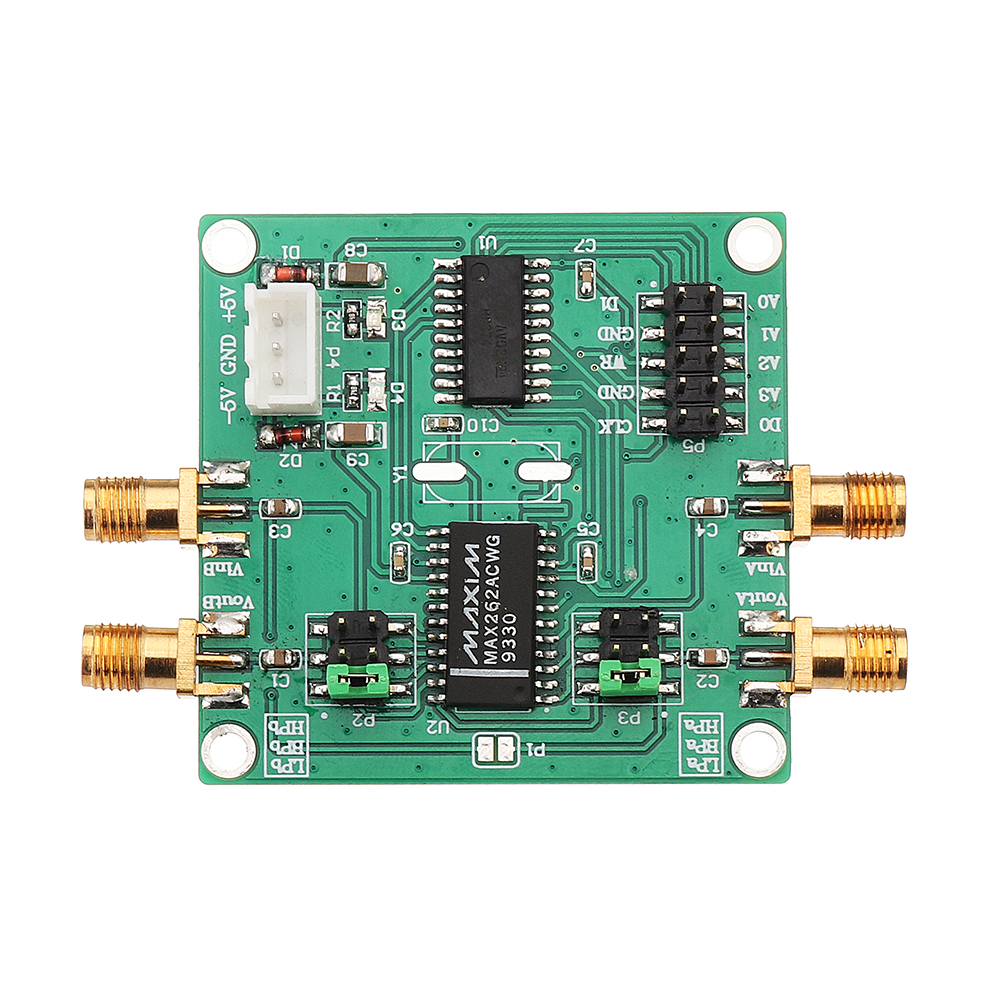

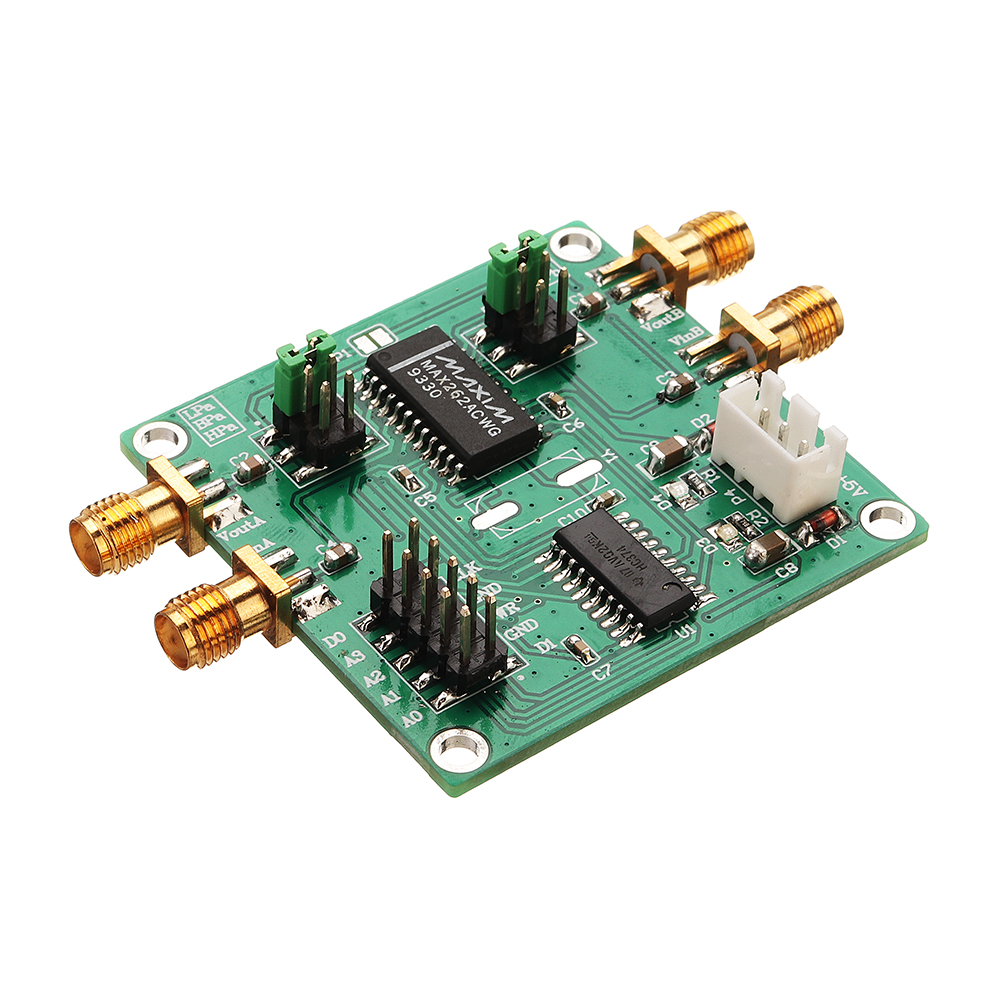

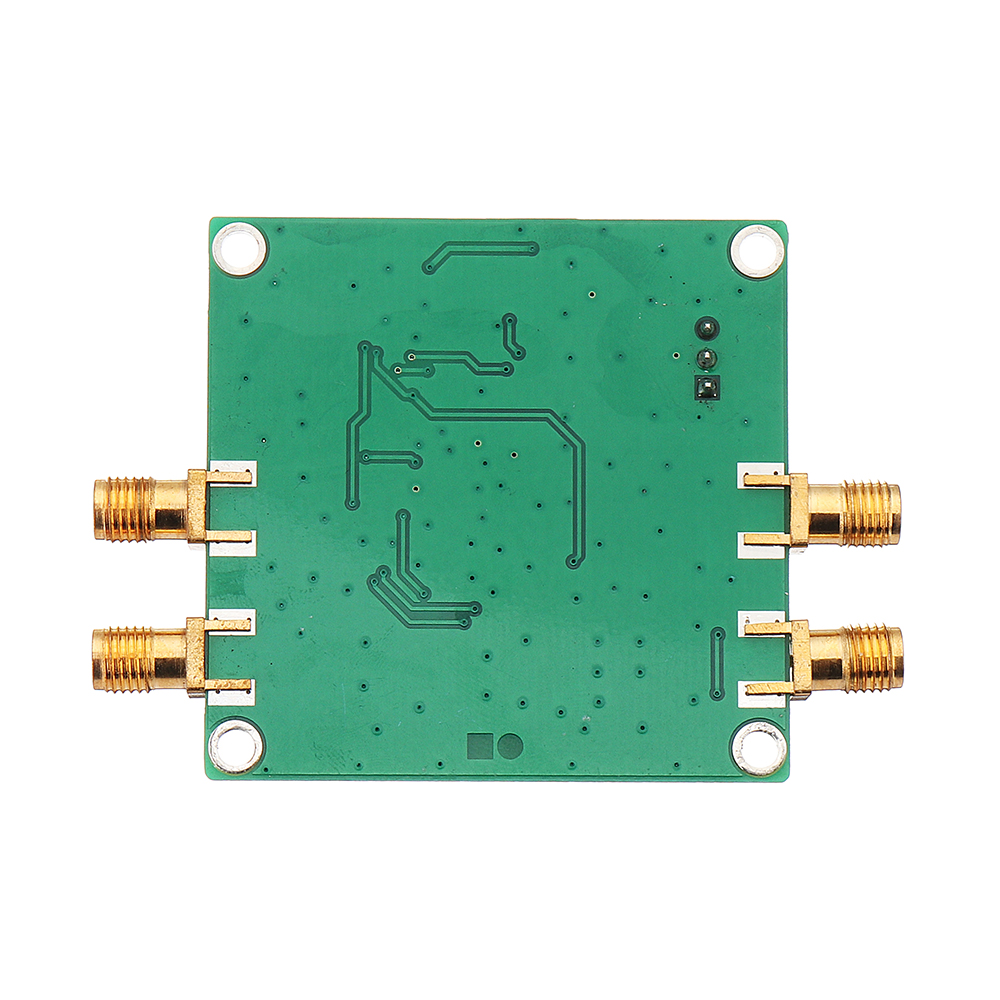

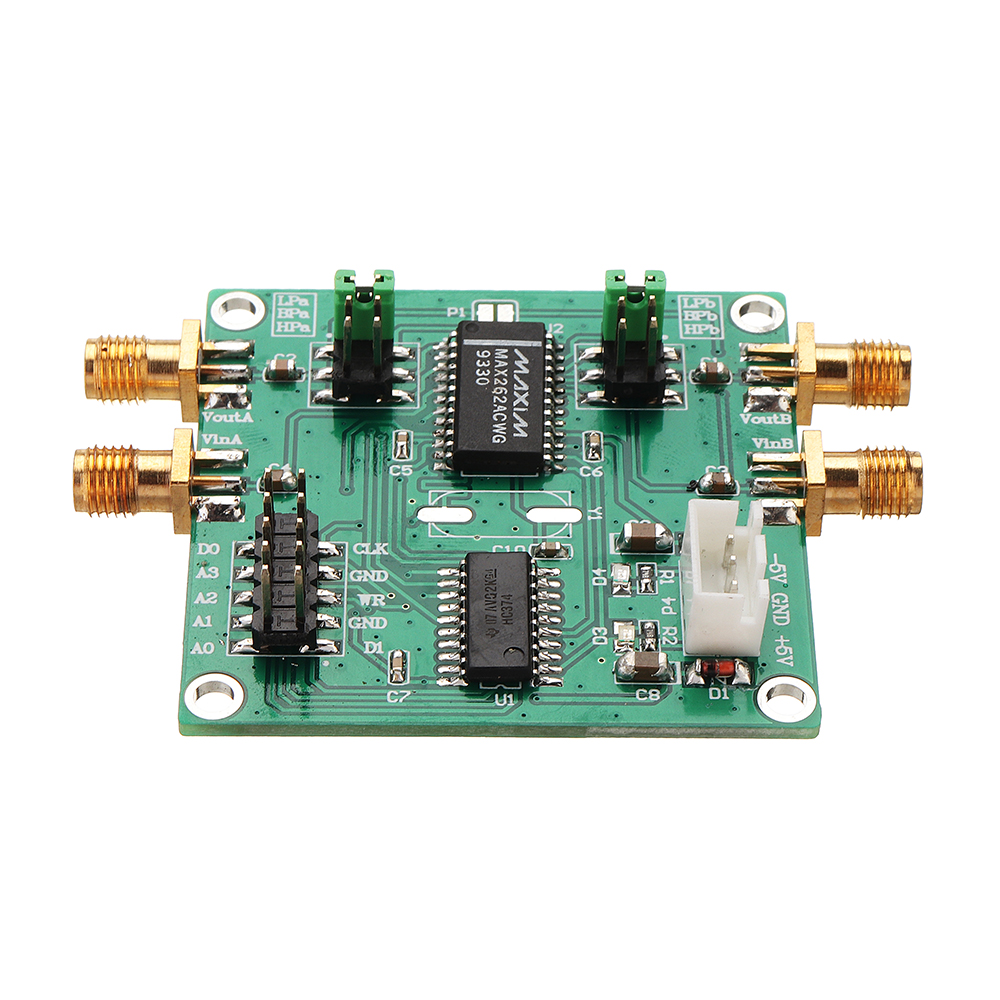

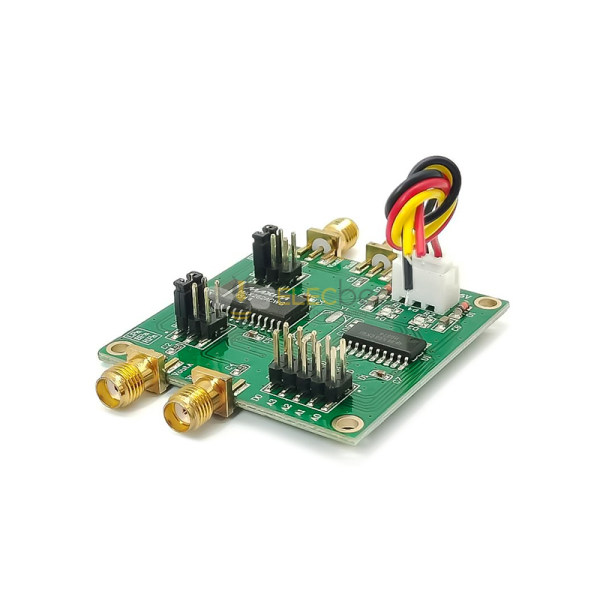

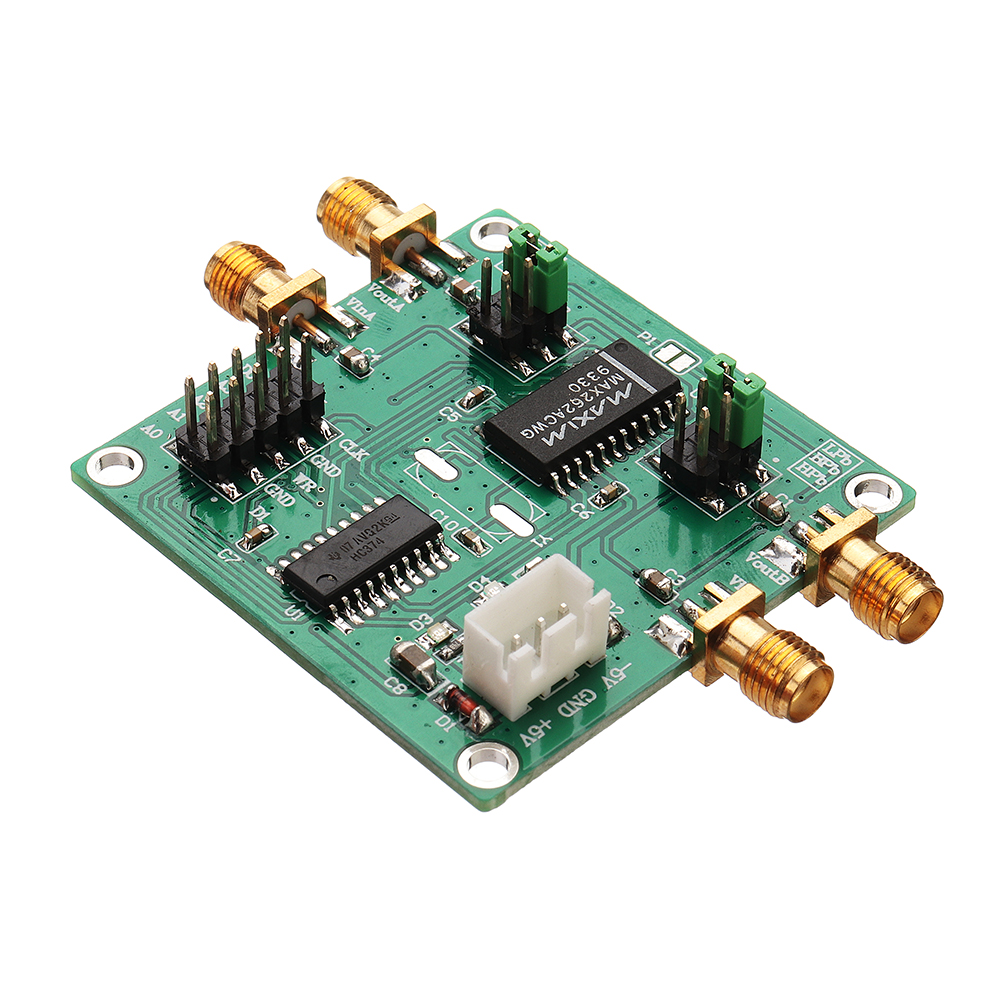

Elecbee MAX262 Filtro programmabile Passa-banda Resistente alla banda Passa-basso Passa-alto Filtro universale 140 KHz

SKU: EB0041635

Preferiti

Caratteristiche principali

1. Alimentazione: alimentazione tipica ±5V

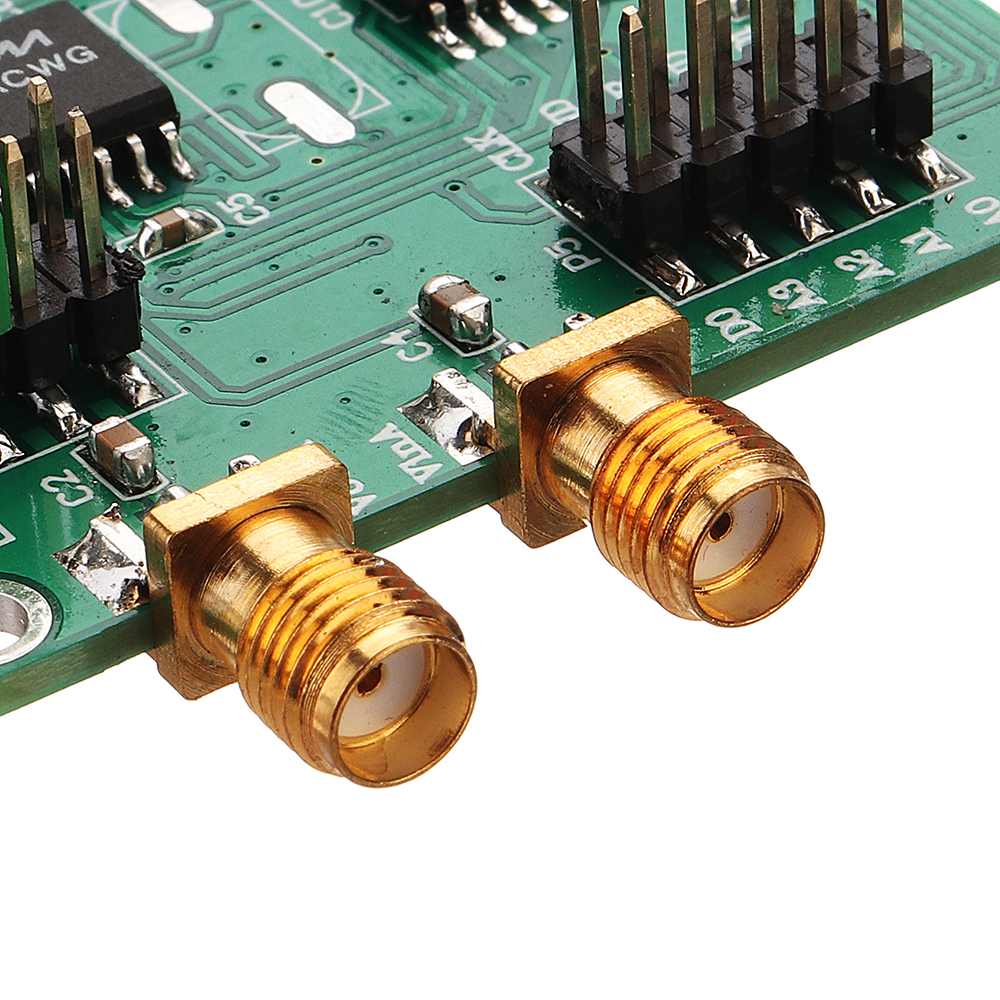

2. Ingresso e uscita due interfacce SMA INA, INB, VOUTA, VOUTB, uscita A e B possono essere collegate in cascata dal ponticello P1 per realizzare il quarto ordine o altra forma di filtro

Mostra di più

Specifiche

Mostra prodotti simili >

Attributo

Valore

Cerca

Capacità wireless

Bluetooth + cellulare

Modello

MAX262 - Il massimo e

Mostra prodotti simili >

Descrizione

Panoramica:

Il filtro LP/HP/BP/NO può essere costruito utilizzando il principio del filtraggio a condensatore commutato.

L'interno contiene due unità di filtraggio identiche A/B, ciascuna unità è filtrante a due sezioni, quindi un MAX262 può formare un filtro del quarto ordine.

Quando si utilizza quattro parametri vengono utilizzati: frequenza centrale f0, valore Q, frequenza di clock, modalità di lavoro. Il tipo di filtro (LP/HP/BP/NOTCH) è determinato dalla connessione dei pin. La frequenza di taglio f0 del filtro è determinata da fclk e dal parametro FN. Il valore Q del filtro è determinato dal parametro QN.

La misurazione dei parametri può essere più accurata, ma poiché si tratta di filtraggio del condensatore commutato, la forma d'onda di uscita è a gradini. Il metodo comune consiste nell'aggiungere un filtro passa-basso RC per rimuovere il segnale di clock ad alta frequenza.

Descrizione dettagliata:

1. Quattro modalità

Modalità 1: passa banda, passa basso. Tipi applicabili Butterworth, Chebyshev, Bessel. Può essere utilizzato anche per filtri ferma banda.

Modalità 2: passa banda a tutti i poli, passa basso

Modalità 3: passabanda ellittico, passabasso ellittico, Qualcomm

Modalità 4: tutti i passaggi

2. Fclk viene immesso tramite il pin CLKA/CLKB, che può modificare la frequenza di taglio del filtro insieme al parametro FN.

3. Il valore FN è una rappresentazione decimale del valore binario per F0,Q.

La gamma di frequenza centrale è 1HZ-100KHZ e la frequenza centrale MAX262 può arrivare fino a 140KHZ.

Metodo di calcolo della frequenza centrale o della frequenza del punto di flesso:

Modalità 1, 3, 4: Fclk / f0 = (26 + N) pi / 2; convertito f0 = fclk * 2 / pi greco / (26 + N)

Modalità 2: N= fclk/f0/1.11072-26·

4. I valori QN vanno da 0,5 a 64,0, modalità massima fino a 90

Metodo di calcolo della parola di controllo del valore Q:

Modo 1, 3, 4: N = 128-64/Q

Modo 2: N=128-90,51/Q

5. La modalità di lavoro, FN e QN possono essere memorizzati nella ROM interna del MAX262 scrivendo le linee di indirizzo, le linee di dati e le linee di controllo del MAX262, facendo così funzionare il sistema.

Selezionare A0-A3, i dati nella ROM verranno aggiornati e D0/D1 per i bit di dati. I dati vengono scritti sul fronte di salita del segnale WR. Il segnale elettrico all'ingresso Fclk non interferisce con il segnale digitale.

Dettaglio:

1. L'aggiunta di un latch/trigger quando è collegato al MAX262 può ridurre significativamente le interferenze.

2. Esistono due modi per impostare la frequenza f0:

Metodo 1: fclk è fisso e il valore di FN viene modificato. Poiché l'intervallo FN è solo [0-63], il valore del passo è piccolo e la precisione è bassa.

Metodo 2: FN è fisso e fclk è cambiato. Regolando fclk si ottiene una frequenza di taglio soddisfacente.

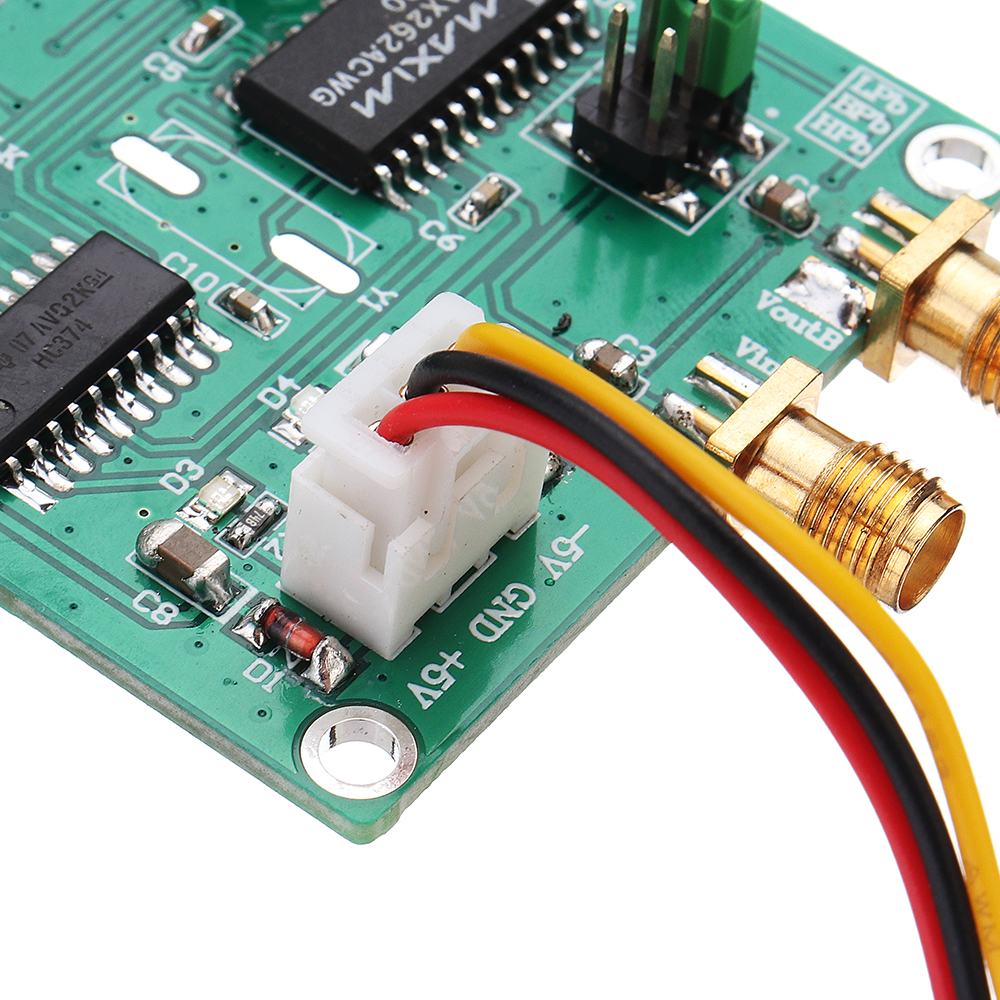

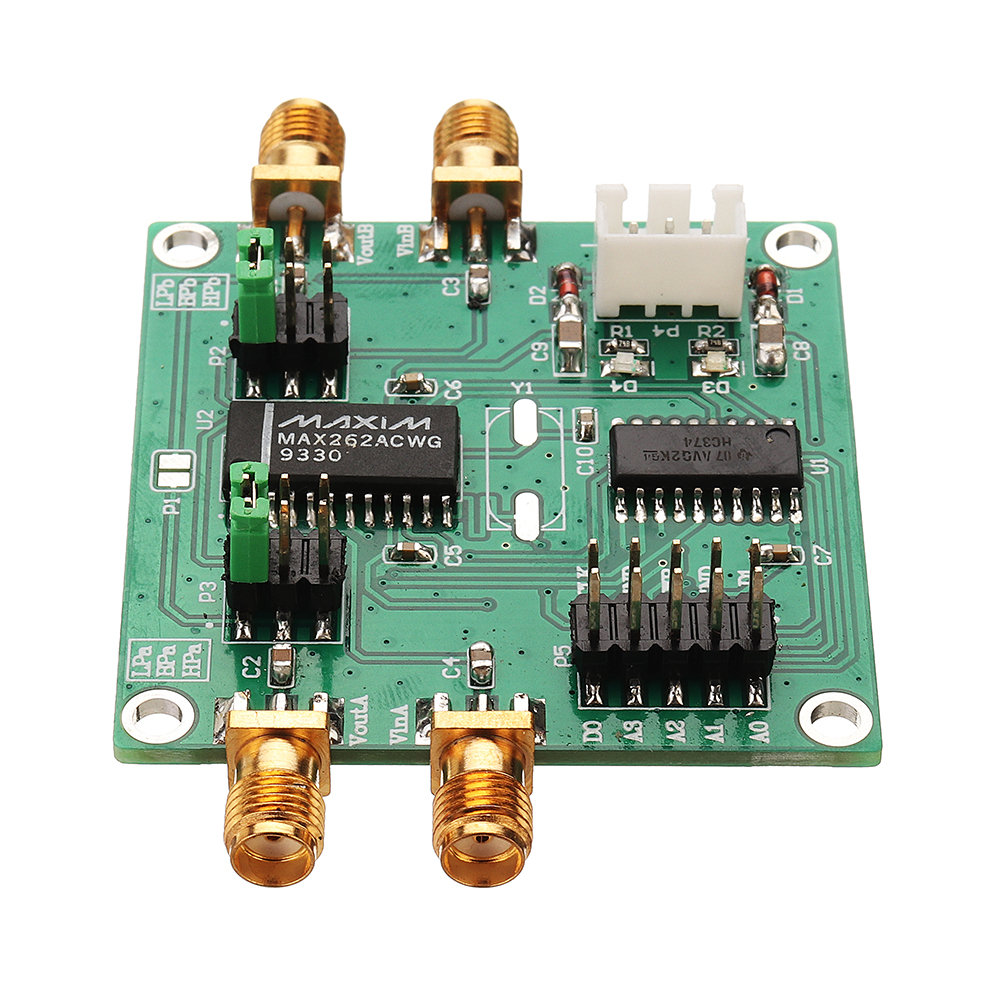

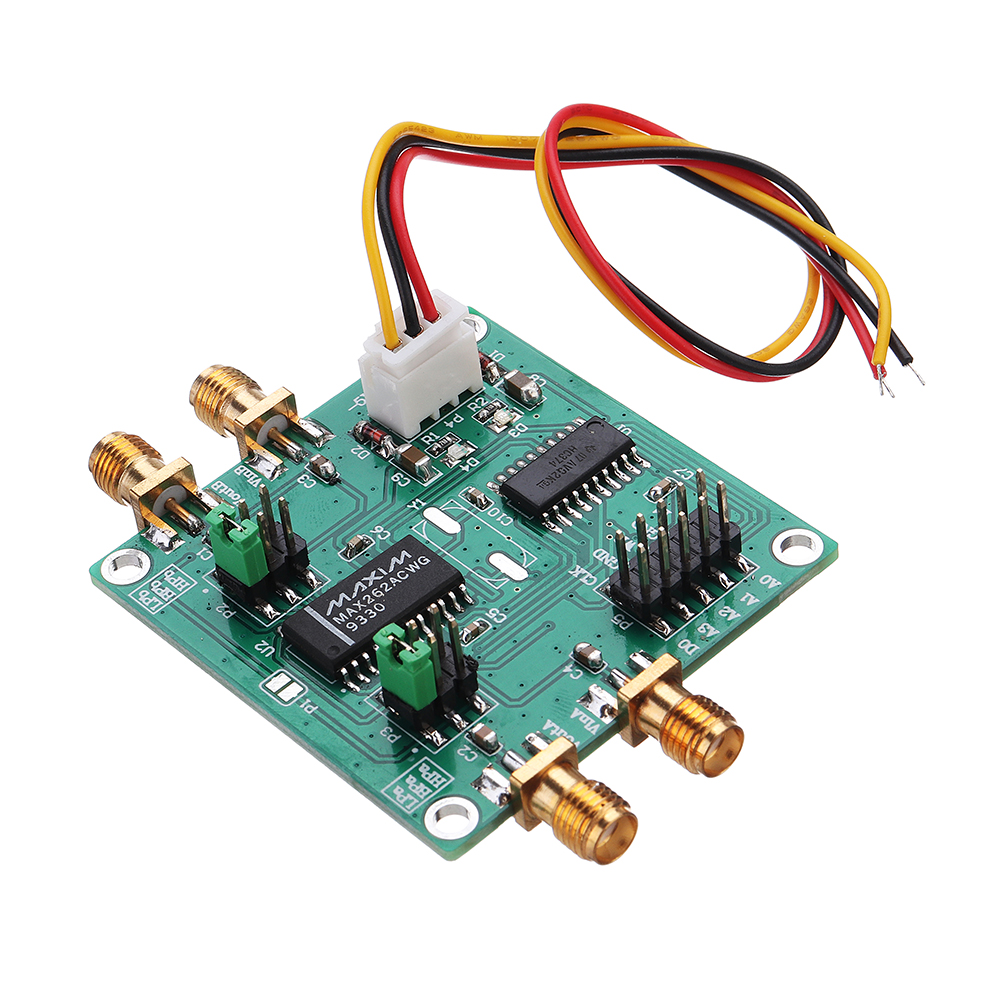

1 filtro programmabile MAX262
