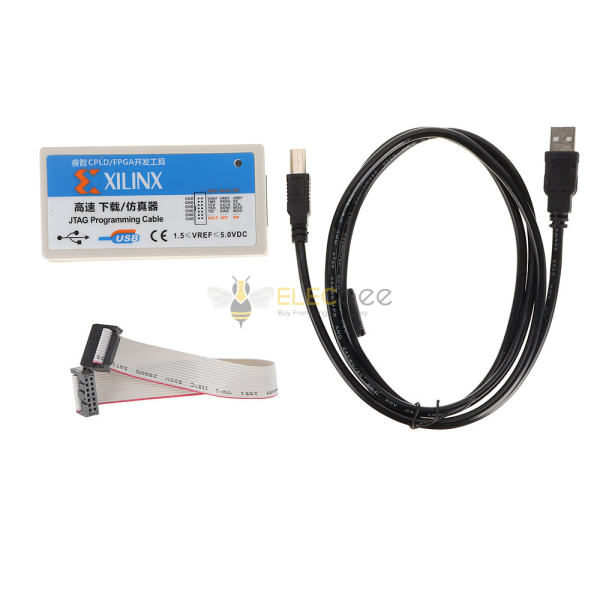

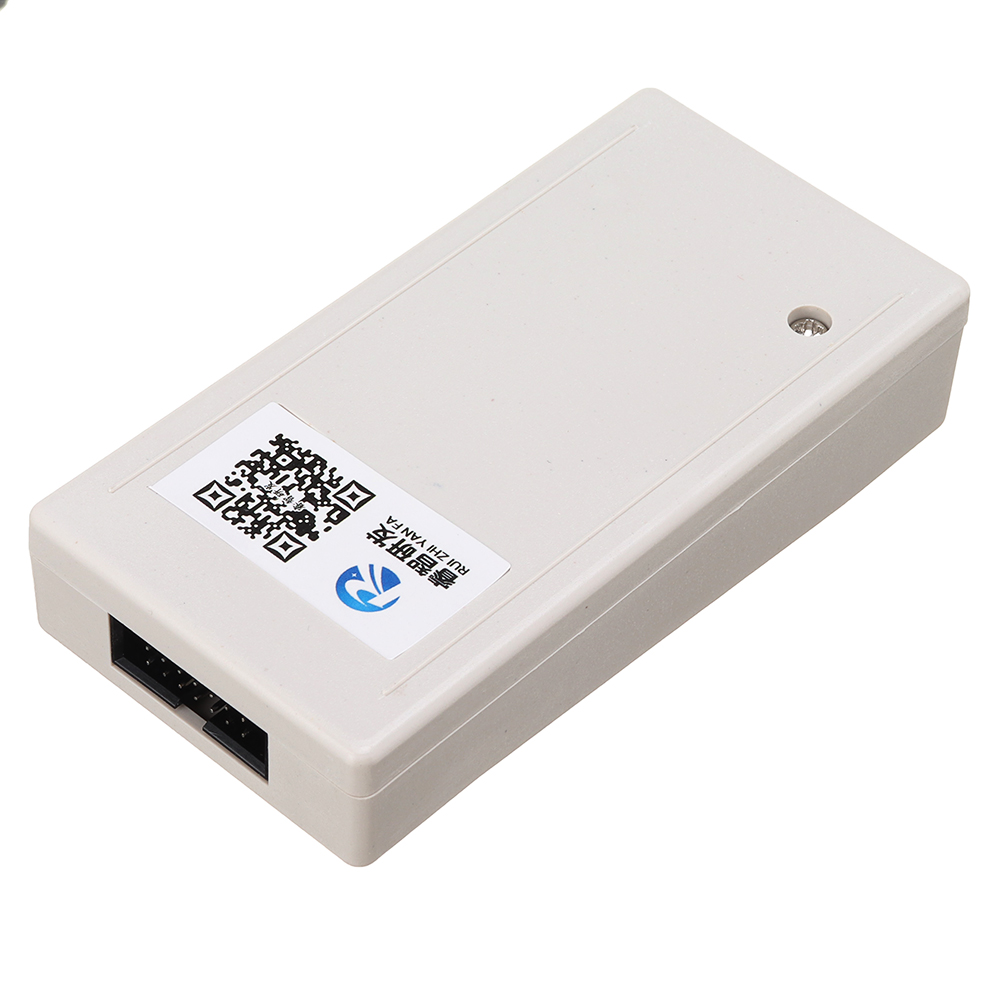

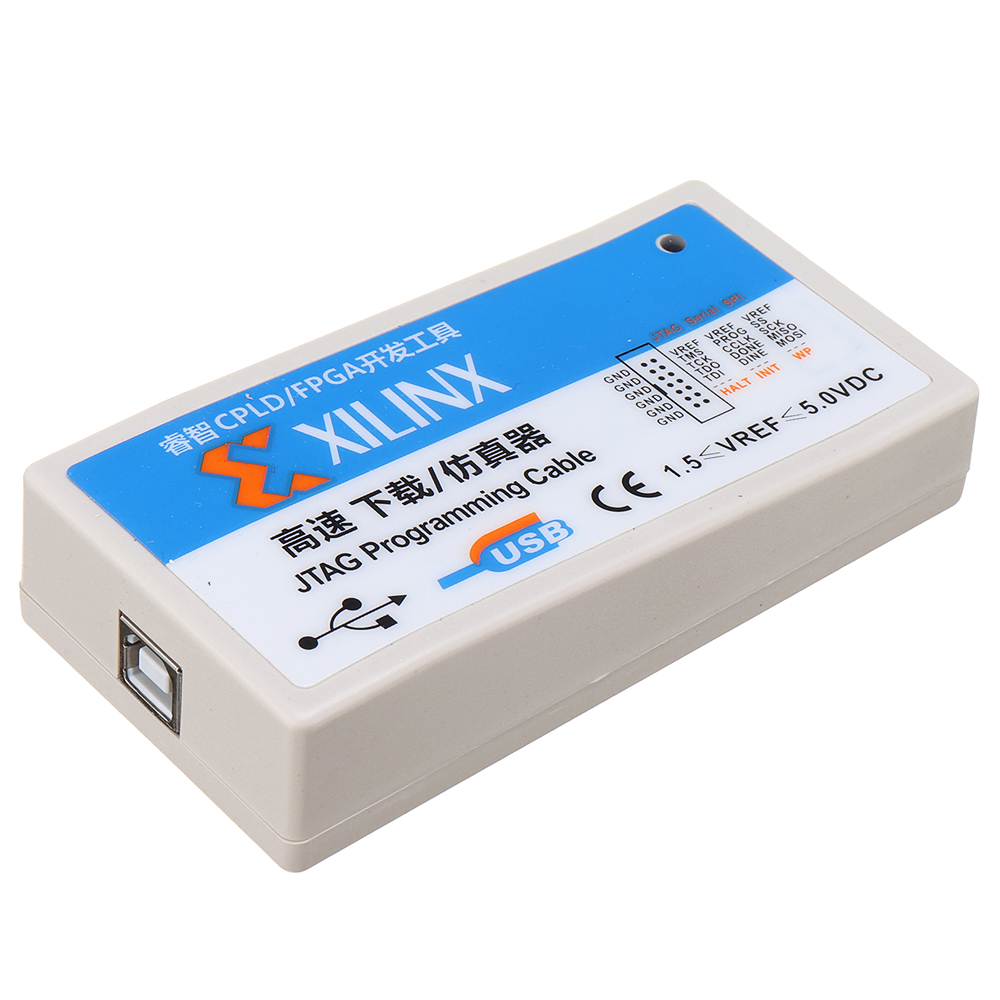

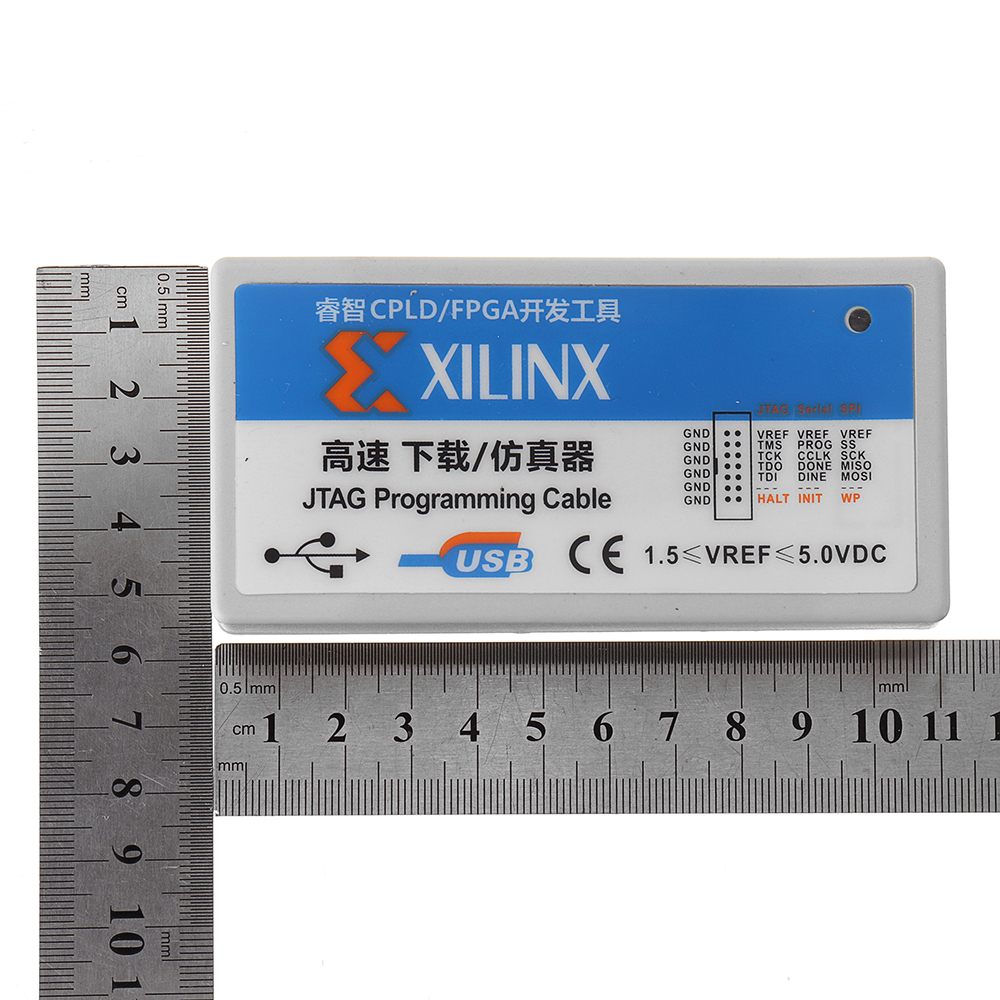

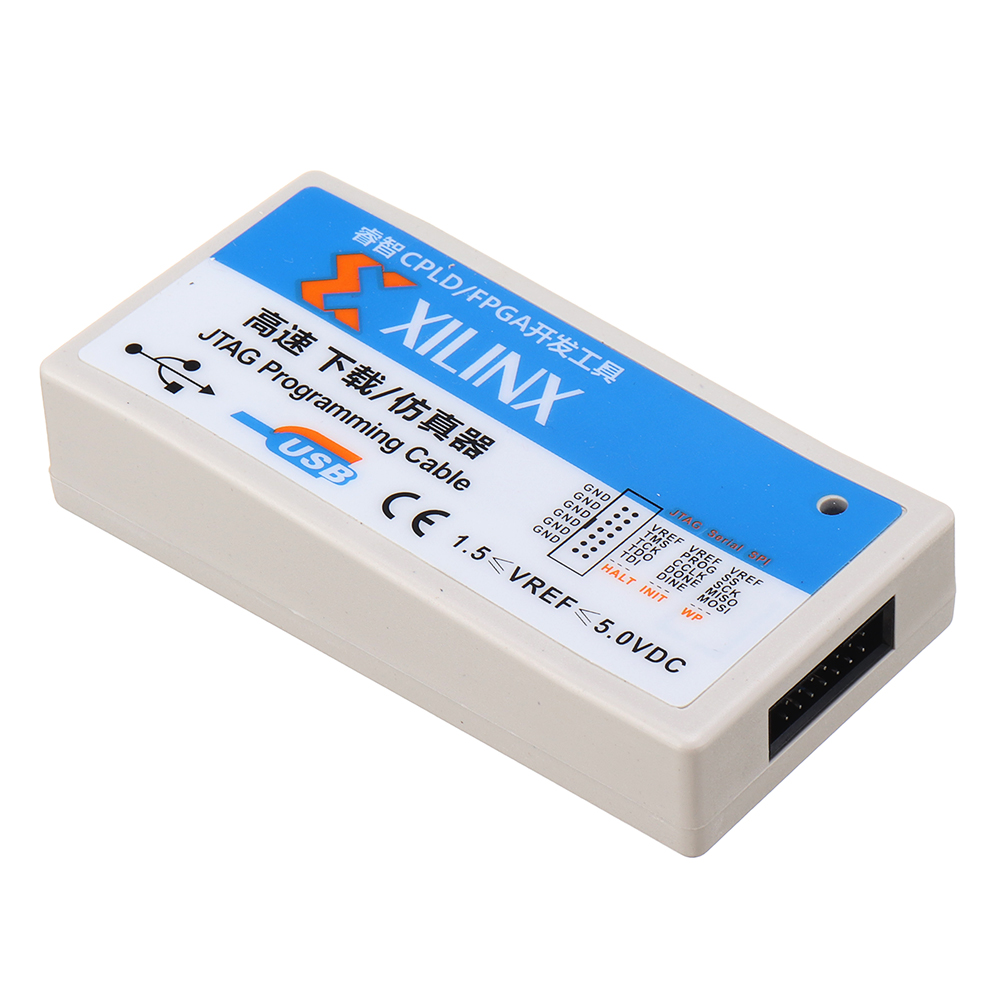

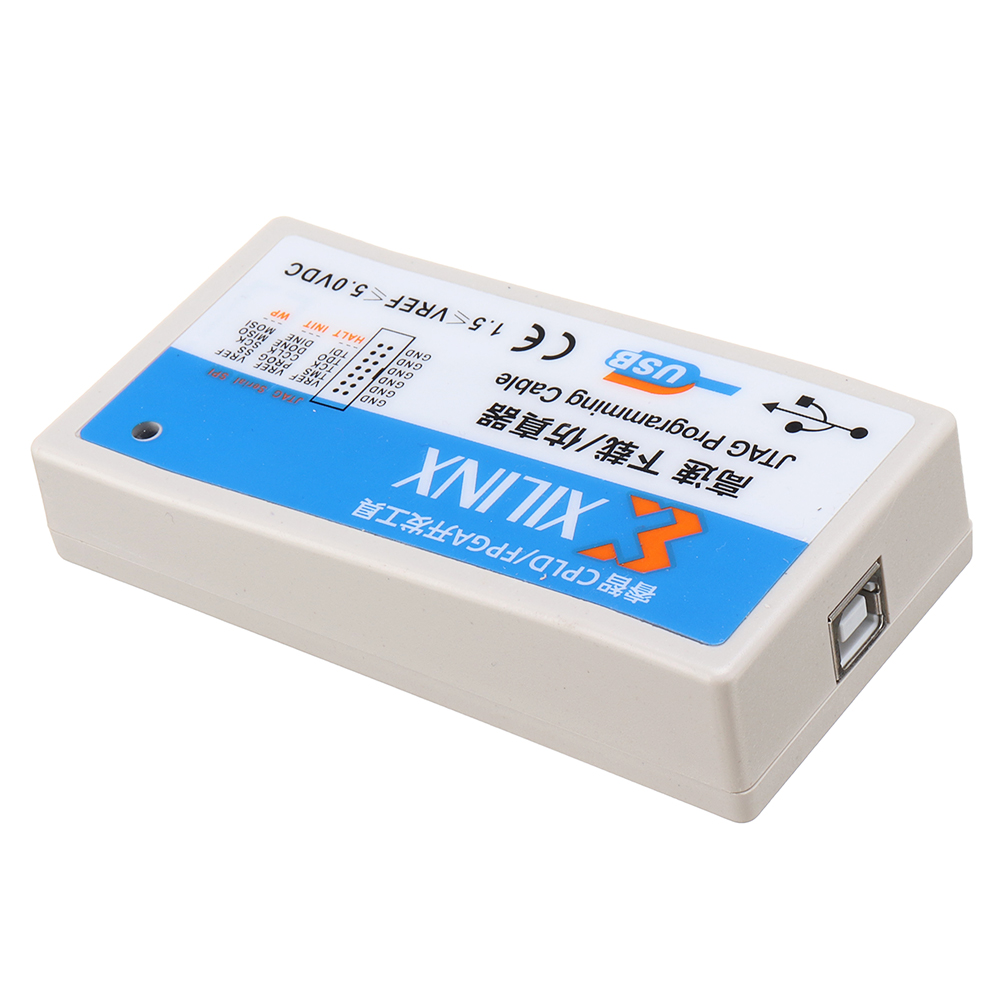

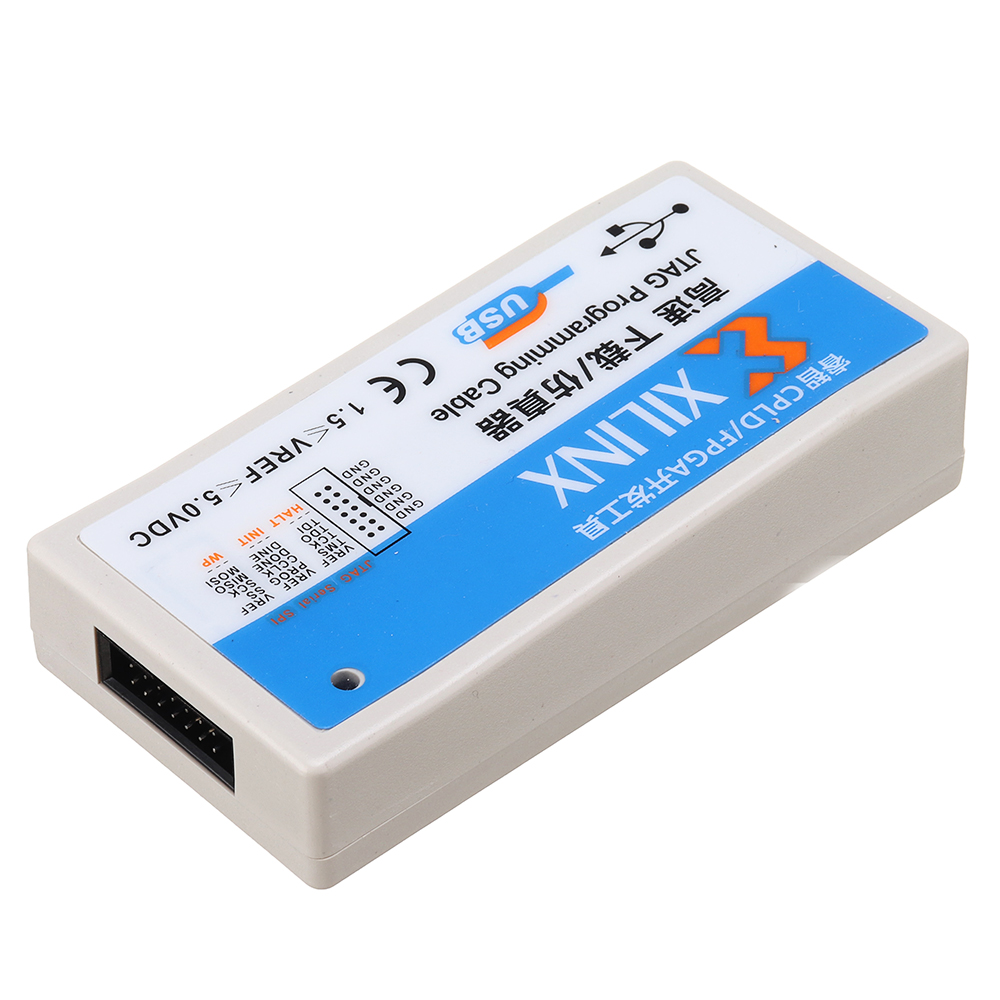

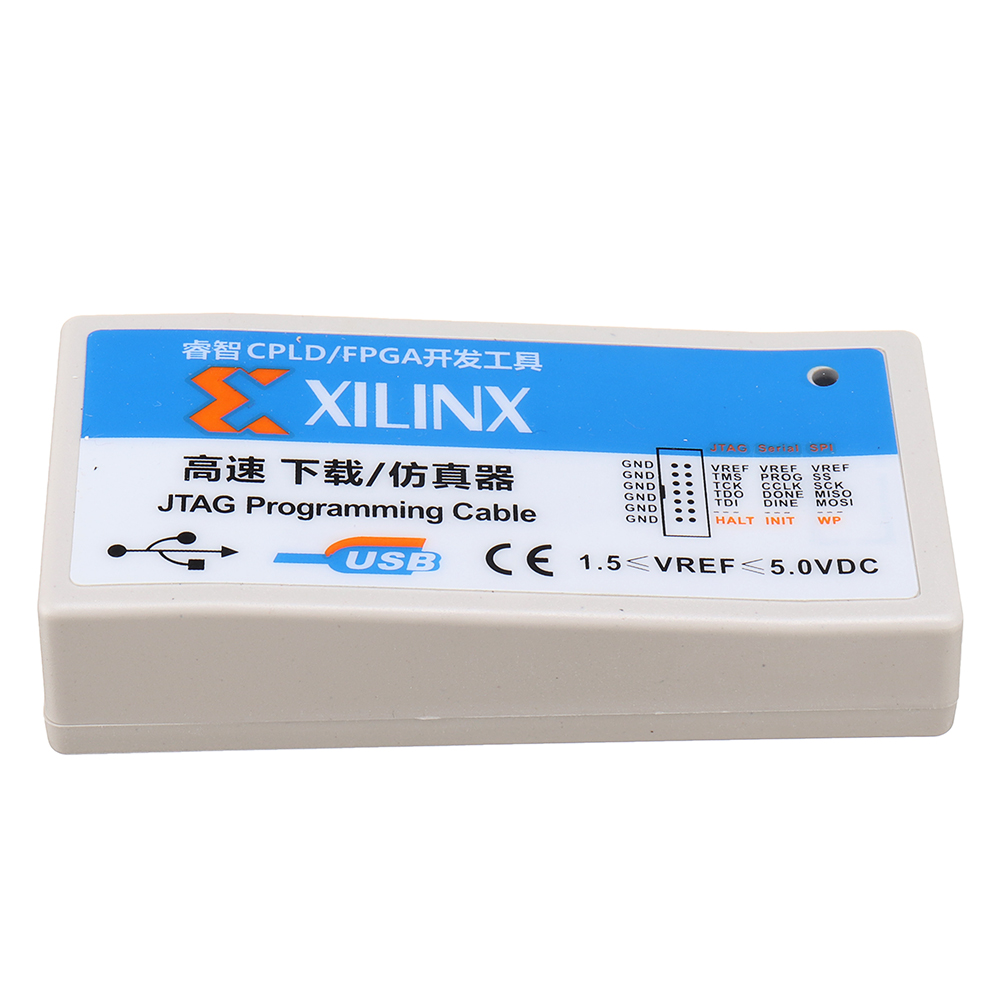

Elecbee Downloader JTAG SMT2 Cavo USB Download Line Versione ad alta velocità

1. Completamente compatibile con il downloader originale XILINX Digilent Hi speed JTAG SMT2 di XILINX, supporta i driver nativi di ISE14.7 e versioni successive, impact, Chipscope, EDK, Vivado2013+ e altri software.

2. Basato sul design del circuito del modulo downloader ad alta velocità XILINX Digilent JTAG SMT2.

3. Supporta il sistema XP, WIN7, WIN8, WIN10 a 32 bit / 64 bit e il sistema Linux

4. Dispositivi supportati: FPGA Xilinx, XILINX Zynq-7000, CPLD XILINX CoolRunner™/CoolRunner-II, PROM di configurazione ISP Flash della piattaforma Xilinx, PROM SPI di terze parti selezionate, PROM BPI di terze parti selezionate

5. Rileva automaticamente e si adatta alla tensione I/O target, supporta dispositivi che utilizzano livelli di interfaccia 5 V (TTL), 3,3 V (LVCMOS), 2,5 V, 1,8 V e 1,5 V e l'intervallo di livello VREF è compreso tra 1,5 e 5,5 V (riprogettato con il circuito di interfaccia JTAG, tutti possono supportare almeno 1,2 V e aumentare il circuito di protezione dell'interfaccia) come ufficiale.

6. L'orologio di download del dispositivo di destinazione è opzionale e supporta la regolazione automatica della velocità del software XILINX.

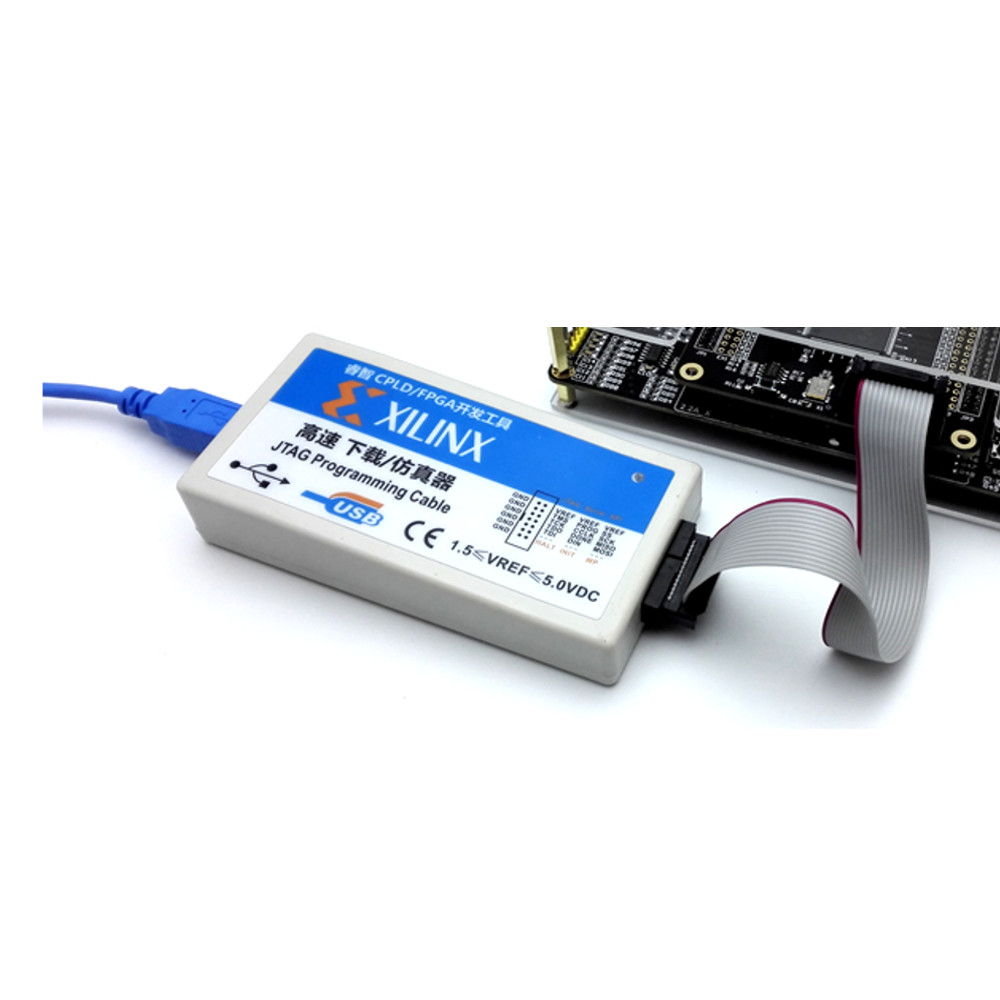

7. Utilizzare un costoso chip di interfaccia di conversione del livello di tensione dedicato e aggiungere un circuito di protezione ESD. L'isolamento è sufficientemente completo, il che non è paragonabile all'uso di chip di interfaccia economici e facili da bruciare. Poiché l'isolamento è sufficientemente completo, dopo che la programmazione e il debug sono stati completati, la spina può essere scollegata direttamente dalla porta JTAG quando la scheda di destinazione è spenta, evitando il problema di bruciare costosi chip FPGA sulla scheda di sistema a causa di un malfunzionamento. Anche se VREF è collegato in modo errato o invertito, danneggerà facilmente il downloader o il chip FPGA della scheda di destinazione. Questo è il motivo per cui molti downloader bruciano il downloader o danneggiano il costoso chip FPGA a causa del collegamento accidentale della linea di segnale errata.

8. Indicazione di stato LED a due colori, che può essere utilizzata per la programmazione e il debug dei dispositivi PROM flash dell'interfaccia JTAG/SPI.

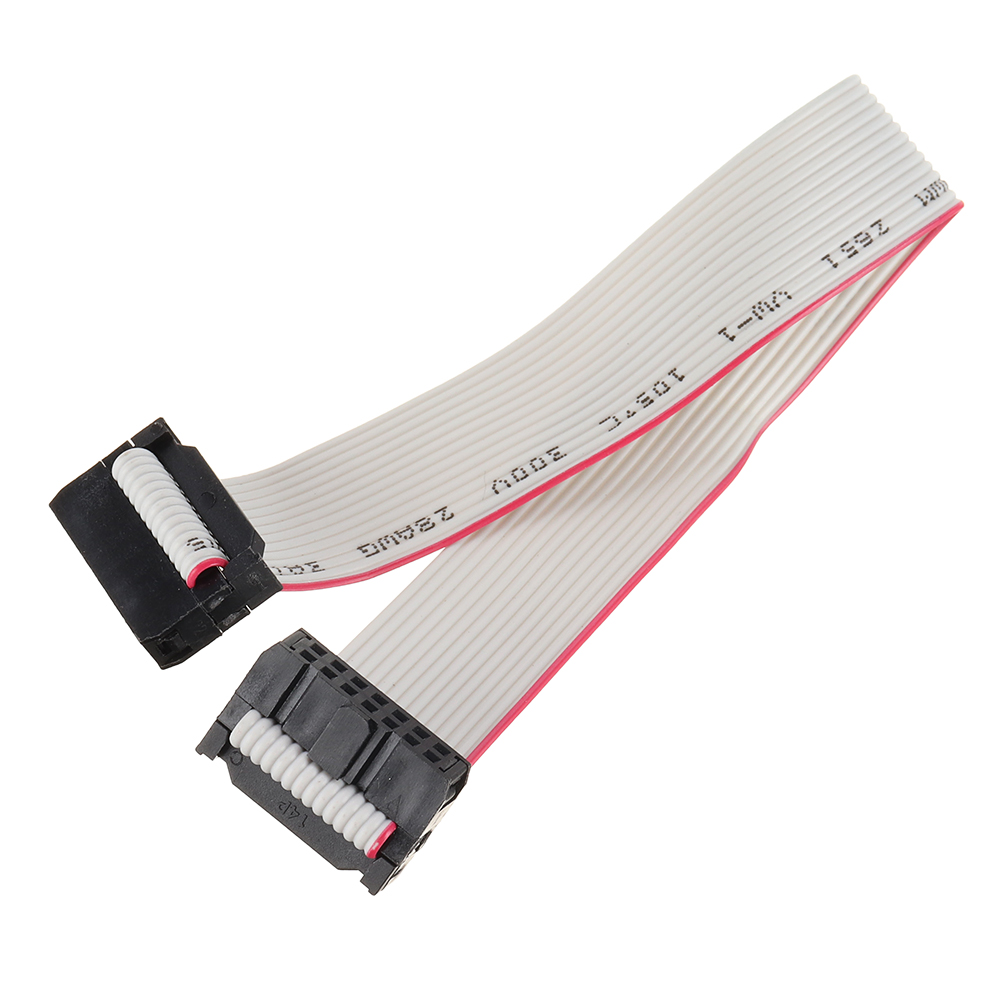

9. La scheda dell'adattatore di interfaccia adotta un design di inserimento anti-inversione. Se è inserito al contrario, non c'è modo di inserirlo. Evita il problema di non funzionare correttamente a causa del collegamento inverso.
