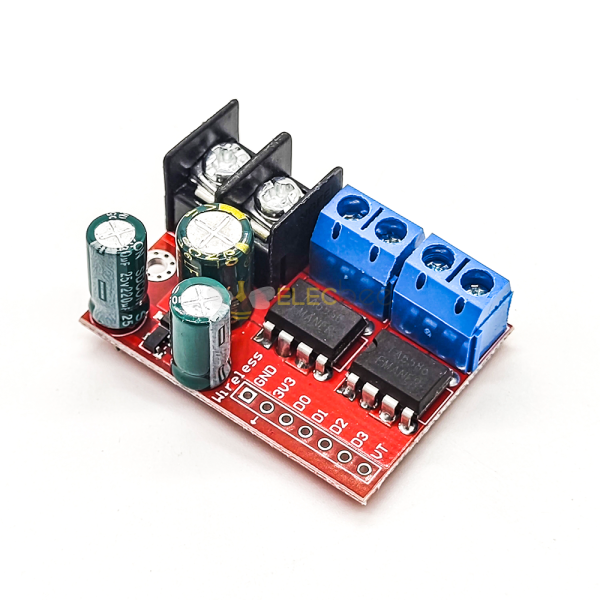

Elecbee 3 pz H Bridge Telecomando 5A 3V-14V Dual DC Motor Drive Module Voltage Reverse PWM

SKU: EB0048567

Preferiti

Caratteristiche principali

Caratteristiche del prodotto:

1. Alta potenza;

2. Piccole dimensioni;

3. Basso consumo energetico;

funzionamento 4.Simple;

5. Doppio conducente;

controllo indipendente 6.Support per 2 motori;

7. Supporto telecomando 433 MHz (non incluso!).

Specifiche:

Numero: ZK-5AD

Tensione di funzionamento: CC 3,0 V-14 V

Tensione del segnale di ingresso: CC 2,2 V-6,0 V

Corrente di guida: 5A

Corrente di stand-by: 10uA

Temperatura di lavoro: da -20 a 85 Celsuis

Umidità di lavoro: 0% -95% RH

Dimensioni: 38 x 27 x 18 mm

Diametro del foro di montaggio: 2 mm

Metodo di controllo convenzionale:

1.Il modulo può controllare separatamente 2 motori CC.

2.D0 e D1 controllano il Motore 1;

3.D2 e D3 controllano il Motore 2;

4. Il segnale di alto livello è DC 2,2 V-6,0 V;

5. Il segnale di basso livello è DC 0,0 V-0,7 V;

6.D0~D3 può ricevere il segnale di controllo da MCU e altra sorgente di segnale;

7. Logica di controllo tramite la tabella della logica dell'azionamento mostrata come segue nell'immagine descrittiva.

Modalità telecomando:

1. Può essere controllato dal modulo interruttore di controllo remoto wireless 433 MHz. L'utente può collegare l'uscita dal ricevitore 433 MHz all'interfaccia di ingresso sul modulo di azionamento del motore. Ma il modulo interruttore di controllo remoto wireless 433 MHz non è incluso in questo pacchetto! L'utente deve prepararsi in anticipo o acquistare separatamente.

2. La sua distanza di comunicazione sarà di circa 20 ~ 30 metri se il motore è di controllo. A causa dell'interferenza del motore.

3. Modalità inching: rotazione del motore quando si preme il pulsante e arresto della rotazione quando si rilascia il pulsante. Lo stato di funzionamento di due motori è indipendente l'uno dall'altro.

4. Modalità autobloccante: rotazione del motore quando si preme il pulsante e arresto della rotazione quando si preme nuovamente il pulsante. Lo stato di funzionamento di due motori è indipendente l'uno dall'altro.

5. Modalità di interblocco: il motore 1 si fermerà quando il motore 2 è in funzione; il motore 2 si fermerà quando il motore 1 è in funzione; lo stato di lavoro di due motori non è indipendente.

6. Quando si cambia la direzione di rotazione del motore, assicurarsi di attendere che il motore si fermi completamente, altrimenti il u200bu200bmodulo verrà danneggiato a causa di una corrente eccessiva.

7. Ulteriori informazioni si prega di fare riferimento alla scheda tecnica sul modulo interruttore di controllo remoto wireless 433 MHz.

Nota:

1. Quando si cambia la direzione di rotazione del motore, assicurarsi di attendere che il motore si fermi completamente, altrimenti il u200bu200bmodulo verrà danneggiato a causa di una corrente eccessiva;

2. Si prega di non cortocircuitare;

3. La protezione della connessione inversa non è supportata;

Il modulo interruttore di controllo remoto wireless a 4,433 MHz non è incluso in questo pacchetto! L'utente deve prepararsi in anticipo o acquistare separatamente.

Applicazione:

Auto telecomando senza fili;

Modello di nave;

Aeromodello;

Rilevamento wireless di temperatura e umidità;

Raccolta dati intelligente;

Azionamento a motore.

Mostra di più

Caratteristiche del prodotto:

1. Alta potenza;

2. Piccole dimensioni;

3. Basso consumo energetico;

funzionamento 4.Simple;

5. Doppio conducente;

controllo indipendente 6.Support per 2 motori;

7. Supporto telecomando 433 MHz (non incluso!).

Specifiche:

Numero: ZK-5AD

Tensione di funzionamento: CC 3,0 V-14 V

Tensione del segnale di ingresso: CC 2,2 V-6,0 V

Corrente di guida: 5A

Corrente di stand-by: 10uA

Temperatura di lavoro: da -20 a 85 Celsuis

Umidità di lavoro: 0% -95% RH

Dimensioni: 38 x 27 x 18 mm

Diametro del foro di montaggio: 2 mm

Metodo di controllo convenzionale:

1.Il modulo può controllare separatamente 2 motori CC.

2.D0 e D1 controllano il Motore 1;

3.D2 e D3 controllano il Motore 2;

4. Il segnale di alto livello è DC 2,2 V-6,0 V;

5. Il segnale di basso livello è DC 0,0 V-0,7 V;

6.D0~D3 può ricevere il segnale di controllo da MCU e altra sorgente di segnale;

7. Logica di controllo tramite la tabella della logica dell'azionamento mostrata come segue nell'immagine descrittiva.

Modalità telecomando:

2. La sua distanza di comunicazione sarà di circa 20 ~ 30 metri se il motore è di controllo. A causa dell'interferenza del motore.

7. Ulteriori informazioni si prega di fare riferimento alla scheda tecnica sul modulo interruttore di controllo remoto wireless 433 MHz.

Nota:

2. Si prega di non cortocircuitare;

3. La protezione della connessione inversa non è supportata;

Il modulo interruttore di controllo remoto wireless a 4,433 MHz non è incluso in questo pacchetto! L'utente deve prepararsi in anticipo o acquistare separatamente.

Applicazione:

Auto telecomando senza fili;

Modello di nave;

Aeromodello;

Rilevamento wireless di temperatura e umidità;

Raccolta dati intelligente;

Azionamento a motore.

Mostra meno

Specifiche

Mostra prodotti simili >

Attributo

Valore

Cerca

Modello

DESCRIZIONE IMAGE0

Mostra prodotti simili >

Descrizione

Descrizione:

1. Regolatore di velocità del motore CC, il nome completo della modulazione dell'ampiezza dell'impulso è modulatore della larghezza dell'impulso. Abbreviazione Il regolatore del motore PWM.DC è un dispositivo per regolare la velocità di un motore CC.

2. La regolazione della velocità del motore CC, la regolazione della velocità del nastro trasportatore industriale, l'illuminazione e la mediazione dell'illuminazione, il raffreddamento dell'alimentazione del computer, la ventola CC, ecc., Sono stati ampiamente utilizzati.

La confezione include:

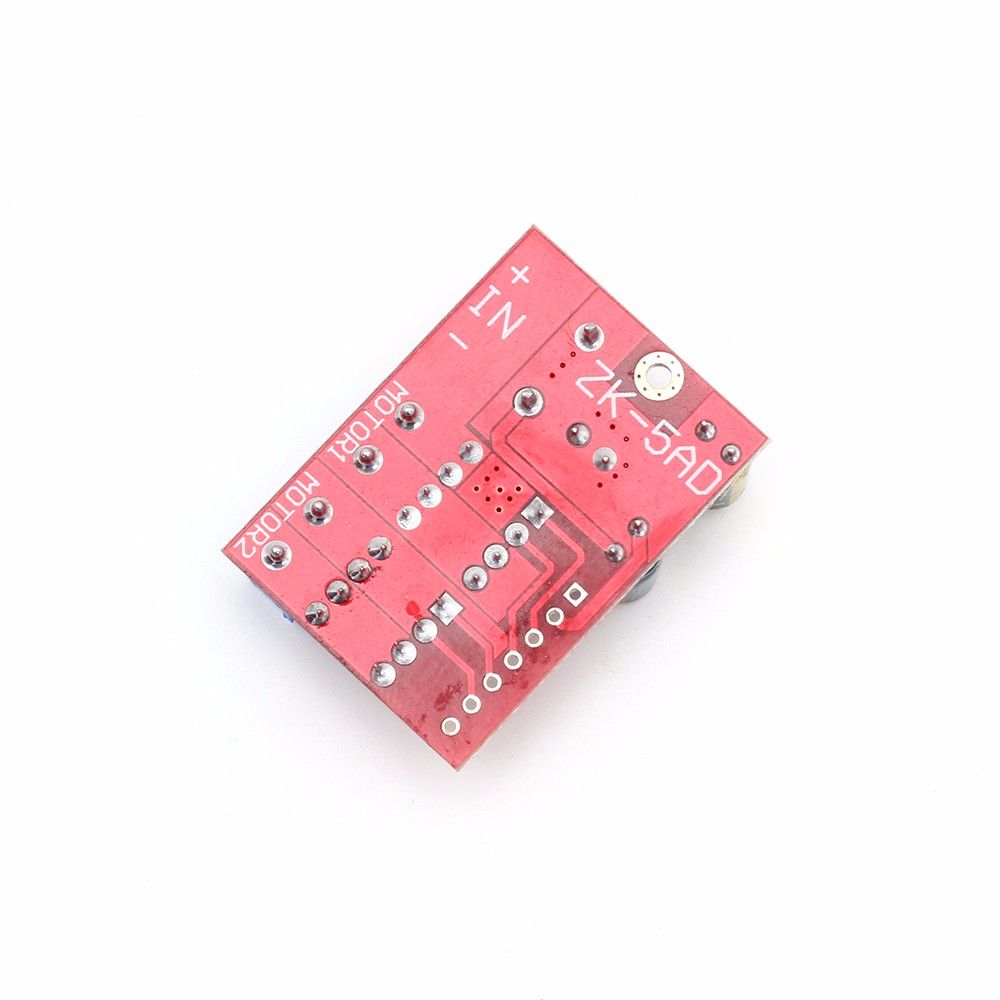

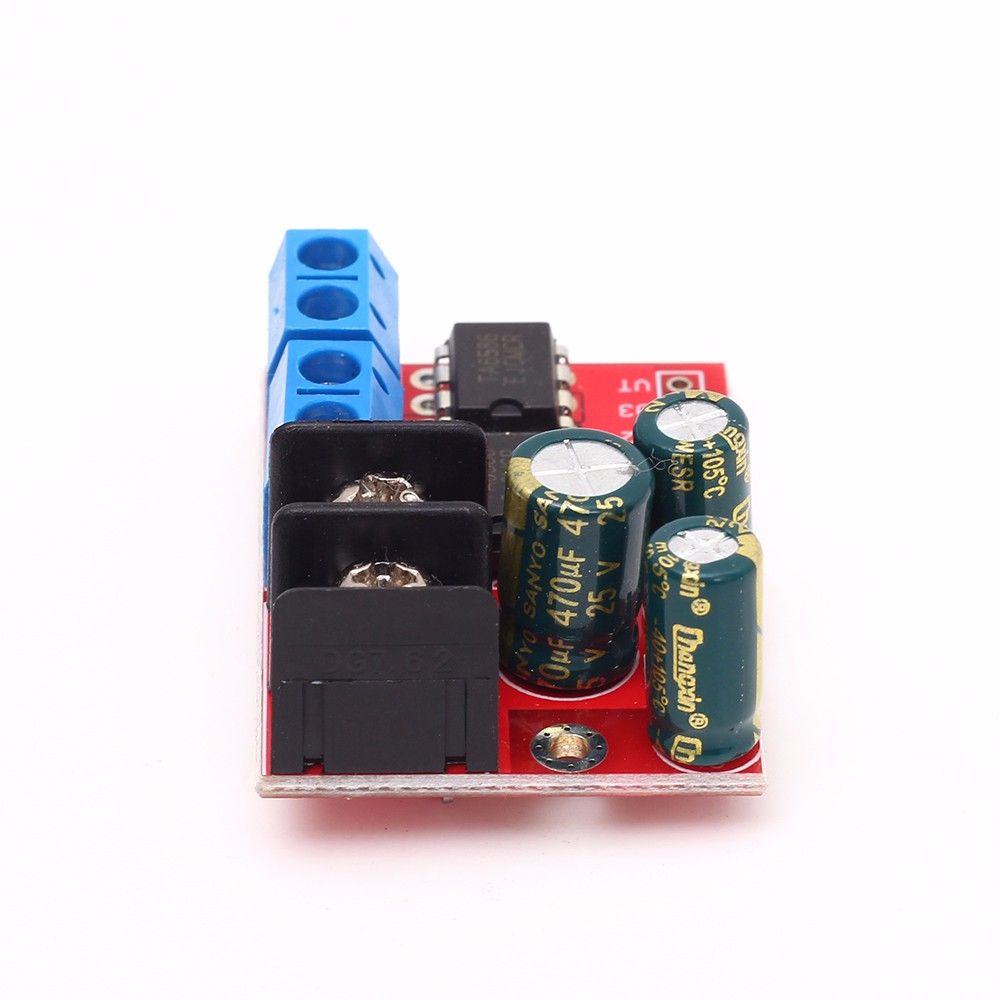

3 moduli di azionamento a doppio motore ZK-5AD 5A

3pcs-H-Bridge-Remote-Control-5A-3V-14V-Dual-DC-Motor-Drive-Module-Voltage-Reverse-PWM-Speed-Regulati-1675621
