I connettori UHF, noti anche come connettori "PL-259" e "SO-239", sono comunemente usati nelle applicazioni a radiofrequenza (RF). Sono noti per la loro durata, basso costo e facilità d'uso. In questo articolo, esploreremo cosa sono i connettori UHF, come funzionano e alcune applicazioni comuni per loro.
Cos'è un connettore UHF?
UNConnettore UHFè un tipo diconnettore coassialeutilizzato nelle applicazioni RF. È progettato per funzionare nella gamma di frequenze ultra alte (UHF), che copre frequenze comprese tra 300 MHz e 3 GHz. Il connettore è costituito da un conduttore esterno filettato e da un perno centrale circondato da un isolante.

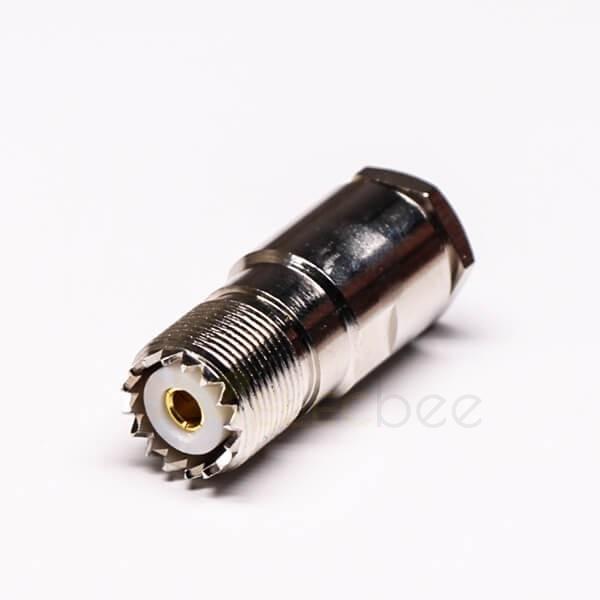

Uno dei tipi più comuni di connettori UHF è il connettore PL-259, utilizzato per collegare cavi coassiali ad antenne, amplificatori e altre apparecchiature RF. Il connettore SO-239 è una versione femmina del PL-259 e viene generalmente utilizzato sul lato dell'apparecchiatura della connessione.
Come funzionano i connettori UHF?
I connettori UHF funzionano creando una connessione tra il conduttore esterno del connettore e il conduttore esterno del cavo coassiale. Il pin centrale del connettore fa contatto con il conduttore centrale del cavo. Ciò crea un percorso elettrico continuo tra il cavo e l'apparecchiatura a cui è collegato.
Il design filettato del conduttore esterno aiuta a creare una connessione sicura tra il connettore e l'apparecchiatura. Le filettature sono progettate per essere autobloccanti, il che significa che non si allenteranno nel tempo a causa di vibrazioni o altri fattori.
Uno dei vantaggi dei connettori UHF è la loro capacità di gestire alti livelli di potenza. Ciò li rende ideali per l'uso in applicazioni RF in cui sono richiesti livelli di potenza elevati, come nelle trasmissioni e nelle comunicazioni militari.
Applicazioni comuni per connettori UHF
I connettori UHF sono comunemente usati in una varietà di applicazioni RF, tra cui:
- Antenne: I connettori UHF vengono spesso utilizzati per collegare antenne a radio, amplificatori e altre apparecchiature RF. Sono ideali per questa applicazione perché forniscono una connessione sicura e affidabile in grado di gestire livelli di potenza elevati.
- Amplificatori: I connettori UHF vengono utilizzati anche per collegare amplificatori RF ad antenne e altre apparecchiature. Sono ideali per questa applicazione perché possono gestire gli elevati livelli di potenza spesso richiesti dagli amplificatori.
- Radio: I connettori UHF vengono utilizzati per collegare le radio ad antenne e altre apparecchiature. Sono ideali per questa applicazione perché forniscono una connessione sicura e affidabile in grado di gestire livelli di potenza elevati.
- Apparecchiature di prova: I connettori UHF sono comunemente usati nelle apparecchiature di test, come analizzatori di spettro e generatori di segnali. Sono ideali per questa applicazione perché forniscono una connessione sicura e affidabile in grado di gestire livelli di potenza elevati.
Manutenzione e cura del connettore UHF
Per garantire che i connettori UHF continuino a funzionare correttamente, è importante prendersene cura ed eseguire una manutenzione regolare. Ecco alcuni suggerimenti per la manutenzione e la cura dei connettori UHF:
- Controllare regolarmente i connettori per segni di usura e danni. Cerca segni di corrosione, ruggine o altri danni che potrebbero influire sulle prestazioni del connettore.
- Pulire regolarmente i connettori per rimuovere sporco, polvere e altri detriti. Utilizzare un panno morbido e una soluzione detergente delicata per pulire delicatamente i connettori.
- Ispezionare i connettori per verificarne il corretto allineamento. Assicurarsi che il pin centrale del connettore sia correttamente allineato con il conduttore centrale del cavo coassiale.
- Serrare saldamente i connettori. Assicurarsi che le filettature del connettore siano adeguatamente serrate per garantire una connessione sicura e affidabile.
Conclusione
I connettori UHF sono un componente importante in molte applicazioni RF. Sono noti per la loro durata, basso costo e facilità d'uso. Comprendendo come funzionano i connettori UHF e come prendersene cura, puoi assicurarti che le tue apparecchiature RF funzionino correttamente e in modo affidabile. Indipendentemente dal fatto che si utilizzino connettori UHF per antenne, amplificatori, radio o apparecchiature di test, forniscono una connessione sicura e affidabile in grado di gestire livelli di potenza elevati.
