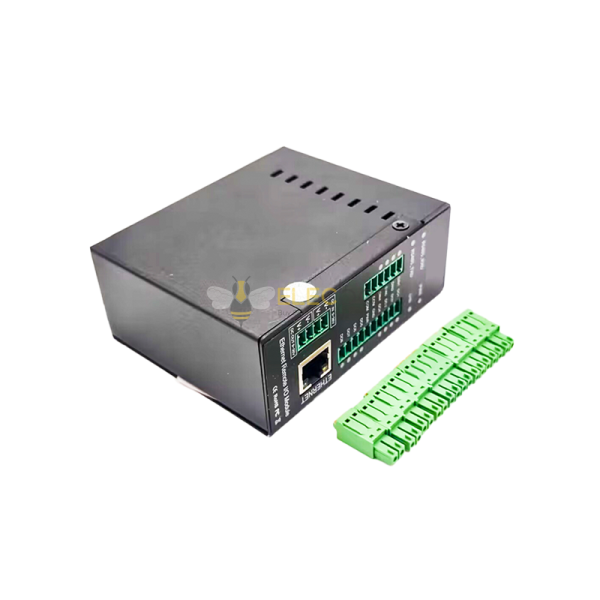

Elecbee M100T 2DI+2AI+2DO+1RS485+1Rj45 Modbus TCP Server e Modulo client Ethernet Modulo I/O remoto Gateway IOT

SKU: EB0041443

Preferiti

Caratteristiche principali

1. MCU con microprocessore ad alte prestazioni a 32 bit incorporato, watchdog integrato;

2. Ampia gamma di alimentazione 12 ~ 36 V CC con protezione da sovratensione e inversione di fase

3. Modulo Ethernet adattivo integrato 10/100M, supporta il protocollo Modbus TCP;

4. Ingresso digitale 2/8 ottico isolato, supporta max. Contatore di impulsi ad alta velocità da 10 MHz;

5. Uscita digitale 2/4/8 o uscita relè, supporta uscita impulsi ad alta velocità 10Hz~300KHz;

6. Ingresso analogico isolato 2/4/8, risoluzione a 12 bit, supporta 0~20mA,4~20mA,0-5VDC, 0-10VDC;

7. Alta frequenza di campionamento e strategia di filtraggio speciale per garantire l'affidabilità;

8. 1 porta seriale RS485, supporta Modbus RTU/ASCII Master, può estendere i moduli I/O;

9. Supporta la funzione di mappatura dei registri ed estende la strategia di richiesta I/O;

10. Fornisce 1 canale di alimentazione 12~36VDC in uscita per dispositivo esterno, risparmiando sui costi di cablaggio;

11. Stato di funzionamento delle istruzioni LED, con pulsante di ripristino per ripristinare, facile installazione e messa in servizio in loco;

12. Utilizzando guscio metallico, classe di protezione IP30. Guscio metallico e isolamento di sicurezza del sistema, particolarmente adatto per applicazioni industriali sul campo;

Mostra di più

Datasheet

EB0041443

Specifiche

Mostra prodotti simili >

Attributo

Valore

Cerca

Modello MCU/SOC

M100T 2DI+2AI+2DO+1RS485+1Rj45 Modbus

Architettura CPU

TIONIMAGE12

Memoria

Interfaccia di debug

CANE / ETHERNET

Protezione di potenza

3V / 30V

Mostra prodotti simili >

Descrizione

Nota: fai riferimento al titolo per le effettive funzioni supportate.

Questa versione M100T : supporto2DI+2AI+2DO+1RS485+1Rj45Contatto bagnato Modbus

Documenti:

Manuale: Clicca qui per aprire

Strumento: fare clic qui per aprire

La differenza tra il contatto pulito in ingresso dell'interruttore e il contatto bagnato:

Contatto secco:

Disconnessione esterna: il dato interno corrispondente è 0

Chiusura esterna: il dato interno corrispondente è 1

Contatto bagnato:

Logica 0: 0-3VCC

Logica 1: 10-30VCC

KING-PIGEONreg-M100T-2DI2AI2DO1RS4851Rj45-Modbus-TCP-Server-and-Client-Module-Ethernet-Remote-IO-Mod-1756644

Descrizione:

Il modulo I/O remoto Ethernet M100T è un modulo di acquisizione dati di classe industriale, progettato isolato, ad alta affidabilità, alta stabilità e alta precisione, MCU con microprocessore ad alte prestazioni a 32 bit integrato, 1 modulo Ethernet adattivo industriale 10/100M integrato all'interno. Fornisce multi I/O, supporta lo standard Modbus TCP, può essere integrato in SCADA, server OPC e altri sistemi di automazione. È progettato per lavorare nel duro ambiente delle applicazioni industriali, ampiamente utilizzato in una varietà di automazione industriale, sistema di monitoraggio della sicurezza, sistema di misurazione e controllo automatico.

Il modulo I/O remoto Ethernet fornisce un'interfaccia RS485, attraverso il bus RS485, può collegare in cascata dispositivi I/O Modbus RTU o contatori Modbus RTU, ad esempio: una varietà di ingressi o uscite digitali, ingressi o uscite analogici, resistenza termica IO combinazione di moduli, risparmiare sui costi. Allo stesso tempo, il modulo I/O remoto Ethernet ha la funzione di mappatura dei registri, i dati I/O Modbus RTU in cascata vengono raccolti automaticamente nell'area di memoria di mappatura, la query del client Modbus TCP senza attendere quindi può ottenere una risposta rapida per soddisfare il requisiti tempestivi industriali.

La confezione include:

1 modulo I/O remoto Ethernet M100T

Modello	Codice prodotto	Descrizioni	Uscita CC	Ingresso CC	Consumo energetico tipico
M100T	secco 1794593 bagnato 1794592	1 RJ45, 1 RS485, 2 DI, 2 AI, 2 DO	1 CC	9-36 VCC	160mA@12V
M110T	secco 1793462 bagnato 1796318	1 RJ45, 1 RS485, 4TH, 4DO	1 CC	9-36 VCC	160mA@12V
M120T	secco 1794644 bagnato 1792970	1 RJ45, 1 RS485,4 DI, 4 AI,2AO(0-10V), 4 FARE	1 CC	24-36 VCC	90mA@24V
M130T	secco 1794612 bagnato 1794616	1 RJ45, 1 RS485, 8TH, 4DO	1 CC		150mA@12V
M140T	secco 1793242 bagnato 1794640	1 RJ45, 1 RS485, 8TH, 8DO	1 CC	9-36 VCC
M150T	secco 1794573 bagnato 1794571	1 RJ45, 1 RS485, 8DI, 4AI, 4DO	1 CC	9-36 VCC
M160T	secco 1794645 bagnato 1793466	1 RJ45, 1 RS485, 8TH, 8AI, 8DO	1 CC
M200T	1793408	1 RJ45,1 RS485, 2AO(0-10V)	1 CC	24-36 VCC	90mA@24V
M210T	secco 1792676 bagnato 1792676	1 RJ45,1 RS485, 4 DI	1 CC		160mA@12V
M220T	1793417	1 RJ45, 1 RS485, 4 DO	1 CC
M230T	1792698	1 RJ45,1 RS485, 4AI	1 CC
M240T	PT100 1792727 PT10001792721	1 RJ45,1 RS485, 4 RTD, 2/3 fili	1 CC		100mA@12V
M310T	secco 1792957 bagnato 1792755	1 RJ45,1 RS485, 8 DI	1 CC	9-36 VCC	150mA@12V
M320T	1793478	1 RJ45, 1 RS485, 8 DO	1 CC	9-36 VCC
M330T	1793503	1 RJ45,1 RS485, 8AI	1 CC
M340T	PT1001793428 PT1000 1793433	1 RJ45, 1 RS485, 8 RTD, 2/3 fili	1 CC		100mA@12V
M410T	bagnato 1793444 secco 1793454	1 RJ45J, 1 RS485, 16 DI	1 CC		160mA@12V
M420T	1792950	1 RJ45,1 RS485,16 DO	1 CC		110mA@12V

KING-PIGEONreg-M100T-2DI2AI2DO1RS4851Rj45-Modbus-TCP-Server-and-Client-Module-Ethernet-Remote-IO-Mod-1756644
