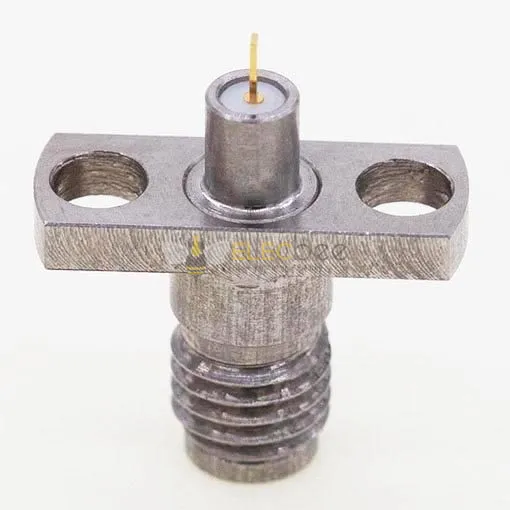

Elecbee Connettore RF femmina SSMA 12.7x4.8mm/0.50x0.19inch Flangia 2.8mm Pin piatto orizzontale
SKU: EB-DRF-0196
Preferiti
Caratteristiche principali
- Connettore SSMA ad alta frequenza per connessioni RF affidabili.
- Dimensioni compatte 12,7x4,8 mm con pin piatto orizzontale da 2,8 mm.
- Design a flangia resistente per trasmissione del segnale stabile.
Mostra di più
Descrizione
Numero parte: EB-DRF-0196
Descrizione: Connettore RF flangia passaparete femmina SSMA, jack flangiato 12,7 x 4,8 mm / 0,500 x 0,190 pollici con terminale piatto orizzontale da 2,8 mm / 0,110 pollici.
Questo connettore RF EB-DRF-0196, SSMA femmina a 2 fori con flangia a paratia con jack flangiato da 12,7 x 4,8 mm / 0,500 x 0,190 pollici e terminale piatto orizzontale da 2,8 mm / 0,110 pollici, gamma di frequenza da CC a 40 GHz, impedenza 50Ω, VSWR 1.20:1 (max) per DC~40GHz, tensione di tenuta 750V, ≥1000mOHresistenza di isolamento, durata di 500 cicli e temperatura di esercizio di -55°C~+165°C.
Vantaggi
- Taglia piccola
- Alta Affidabilità
- Buone prestazioni meccaniche
- Ampia gamma di frequenze da CC a 40 GHz
Applicazioni
- Test di scopo generale
- Connessione RF flangia paratia
- Applicazione per montaggio su rack e pannello
- Terminale a pin piatto orizzontale da 2,8 mm / 0,110 pollici
Caratteristiche principali
| Polarità | Standard |
| Interfaccia | SSMA |
| Tipo di connettore | Jack |
| Sesso del connettore | Femmina |
| Impedenza | 50Ω |
| La forma del corpo | Dritto |
| Montaggio del corpo | Flangia a 2 fori |
| Metodo di attaccamento | Saldare |
Caratteristiche prestazionali
| Intervallo di frequenze | CC~40GHz |
| ROS： | CC~40 GHz: 1,20:1 (massimo) |
| Resistenza di contatto | Conduttore centrale ≤5,0 mΩ |
| Conduttore esterno ≤2,5 mΩ | |
| Resistenza di isolamento | ≥1000mΩ |
| Resistenza alla tensione | 750V |
| Durata | 500 cicli |
| temperatura di esercizio | -55℃~+165℃ |
Specifiche dei materiali
| Abitazione | Acciaio inossidabile tipo 303 |
| Lucidato e passivato | |
| Centro contatto | Rame al berillio |
| Placcato oro | |
| Isolanti | PTFE & PEI |
