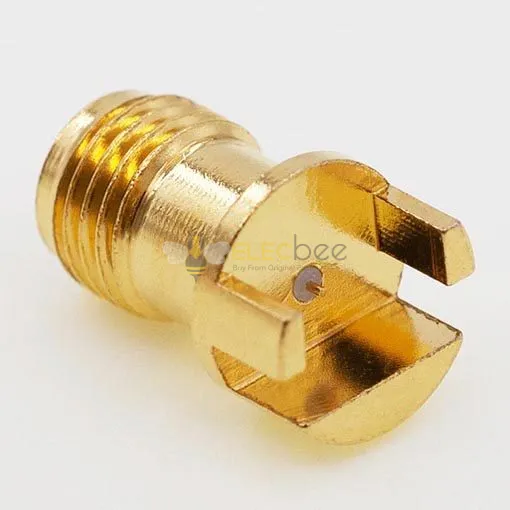

Connettore PCB femmina SMA, jack dritto Φ7,5mm / .295″, pin Φ0,3 x 1,22mm (L)
Contact Sales
Il tuo nome* | |
La tua email* | |
Argomento* | |
Quantità | |
Messaggio | |
Invia |
- Descrizione
Numero parte: EB-DRF-0179
Descrizione: Connettore PCB femmina SMA, diametro 7,5 mm / 0,295 "Jack dritto e diametro 0,3 mm / 0,012" x 1,22 mm / 0,048 "Lunghezza terminale pin.
Questo EB-DRF-0179, connettore femmina SMA con attacco a saldare per montaggio superficiale su PCB, con diametro del jack dritto di 7,5 mm / .295 "e diametro del terminale del perno di 0,3 mm / .012" x 1,22 mm / .048 ", gamma di frequenza da DC a 27GHz, impedenza 50Ω, VSWR 1.10:1 (max) per DC~18GHz e 1.15:1 (max) per 18GHz~27GHz, 500 cicli di durata e temperatura di funzionamento -55°C~+165°C.
Vantaggi
- Taglia piccola
- Alta Affidabilità
- Buone prestazioni meccaniche
- Ampia gamma di frequenze da CC a 18 GHz
Applicazioni
- Test di scopo generale
- Applicazione PCB
- Terminale a perno diametro 0,3 mm / 0,012 pollici
- Spessore PCB mirato: 1,78 mm / 0,070 "
Caratteristiche principali
Polarità | Standard |
Tipo di connettore | SMA |
Sesso del connettore | Femmina |
Impedenza | 50Ω |
La forma del corpo | Dritto |
Montaggio a pannello | Montaggio superficiale su PCB |
Metodo di attaccamento | Saldare |
Intervallo di frequenze | CC~27GHz |
Caratteristiche prestazionali
ROS: | CC~18 GHz: 1,10:1 (massimo) |
18GHz~27GHz:1.15:1 (massimo) | |
Resistenza di contatto | Conduttore centrale≤3,0 mΩ |
Conduttore esterno≤2.0mΩ | |
Resistenza di isolamento | ≥5000 MΩ |
Resistenza alla tensione | 1000 V |
Durata | 500 cicli |
temperatura di esercizio | -55℃~+165℃ |
Specifiche dei materiali
Abitazione | Ottone |
Placcato oro | |
Centro contatto | Rame al berillio |
Placcato oro | |
Isolanti | PTFE |
