Elecbee Connettore diritto maschio tipo N, 25,4 mm / 1,00″ Flangia quadrata 1,5 mm / .059″ Pin piatto
SKU: EB-DRF-0128
Preferiti
Caratteristiche principali

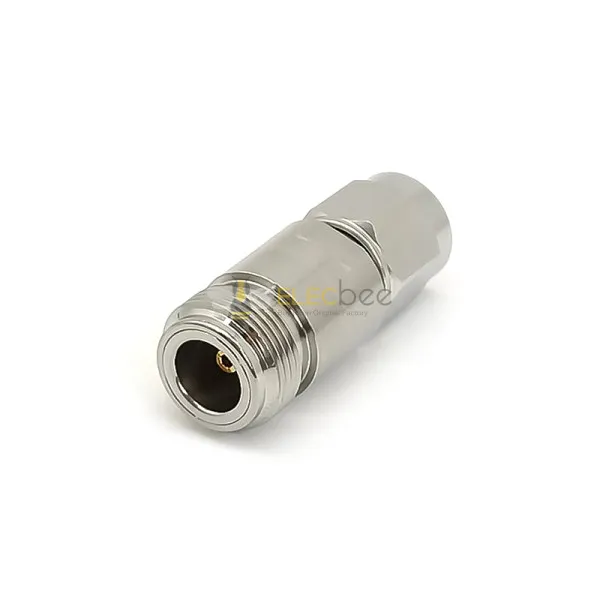

- Adattatore N femmina a TNC maschio per connessioni RF stabili.
- Alta frequenza fino a 18 GHz per prestazioni eccellenti.
- Costruzione in acciaio inossidabile per lunga durata.
Mostra di più
Specifiche
Attributo
Valore
Cerca
Tipo di montaggio
Tipo di cavo
Finitura di conchiglia
Nichel placcato
1 ° tipo di contatto
Pin Femminile
2 ° tipo di contatto
Pin di maschio
Frequenza max
18 GHz
Materiale a guscio
In acciaio inossidabile
Serie di conversione
Serie differenti
Convertire da (Adattatore 1)
N Tipo di tipo
1 ° tipo di fissaggio del connettore
In thread
Converti in (adattatore 2)
TNC
Tipo di fissaggio del connettore 2st
In thread
Stile adattatore
Dritto di retto
Descrizione
Numero parte: EB-DRF-0128
Descrizione: Connettore RF diritto maschio di tipo N, spina a flangia quadrata da 25,4 mm / 1,00 "con terminale a pin piatto da 1,5 mm / 0,059".
Questo connettore RF diritto maschio a 4 fori EB-DRF-0128, tipo N con spina a flangia quadrata da 25,4 mm / 1,00 pollici con terminale a pin piatto da 1,5 mm / 0,059 pollici, gamma di frequenza da CC a 18 GHz, impedenza 50 Ω, VSWR 1,15: 1 (max) per DC~18GHz, tensione di tenuta 1500V, ≥5000mOHresistenza di isolamento, durata di 500 cicli e temperatura di esercizio di -55°C~+165°C.
Vantaggi
- Grande taglia
- Alta Affidabilità
- Buone prestazioni meccaniche
- Ampia gamma di frequenze da CC a 18 GHz
Applicazioni
- Test di scopo generale
- Dispositivo di comunicazione RF
- Applicazione per montaggio su rack e pannello
- Terminale a pin piatto da 1,5 mm / 0,059 pollici
Caratteristiche principali
| Polarità | Standard |
| Interfaccia | Tipo N |
| Tipo di connettore | Tappo |
| Sesso del connettore | Maschio |
| Impedenza | 50Ω |
| La forma del corpo | Dritto |
| Montaggio del corpo | Flangia a 4 fori |
| Metodo di attaccamento | Saldare |
Caratteristiche prestazionali
| Intervallo di frequenze | CC~18GHz |
| ROS： | CC~18 GHz: 1,15:1 (massimo) |
| Resistenza di contatto | Conduttore centrale ≤1,0 mΩ |
| Conduttore esterno ≤0,2 mΩ | |
| Resistenza di isolamento | ≥5000mΩ |
| Resistenza alla tensione | 1500 V |
| Durata | 500 cicli |
| temperatura di esercizio | -55℃~+165℃ |
Specifiche dei materiali
| Abitazione | Acciaio inossidabile tipo 303 |
| Lucidato e passivato | |
| Centro contatto | Rame berillio placcato |
| Oro (MIL-G-45204) | |
| Isolanti | PTFE & PEI |
Guida alla spedizione
Spedizione | Tempo di consegna | Per articoli in magazzino, gli ordini sono stimati per essere spediti in 3 giorni. Elecbee spedisce ordini una volta al giorno verso le 17:00 (escluso domenica). Una volta spedito, il tempo di consegna dipende dal corriere scelto. DHL Express: 3-7 giorni lavorativi DHLeCommerce: 12-22 giorni lavorativi FedEx International Priority: 3-7 giorni lavorativi EMS: 10-15 giorni lavorativi Posta aerea registrata: 15-30 giorni lavorativi | |
| Spese di spedizione | Le spese di spedizione per il tuo ordine sono disponibili nel carrello. | ||
| Opzioni di spedizione | Le spese di spedizione per il tuo ordine sono disponibili nel carrello. | ||
| Tracciamento spedizione | Dopo l'invio, ti invieremo il numero di tracciamento per email. Puoi monitorare l'ordine con la funzione "Traccia il mio ordine". | ||
| Reso/Garanzia | Reso | I resi sono generalmente accettati entro 30 giorni dalla data di spedizione. Contatta il servizio clienti per autorizzazione. I prodotti devono essere non utilizzati e nella confezione originale. Il cliente è responsabile delle spese di spedizione. | |
| Garanzia | Tutti gli acquisti Elecbee includono una politica di rimborso 30 giorni e una garanzia di 1 anno contro difetti di fabbricazione. | ||
| Questa garanzia non si applica a prodotti difettosi causati da montaggio errato del cliente, mancato rispetto delle istruzioni, modifica del prodotto, uso negligente o improprio. | |||
| Ordine | Come acquistare | Elecbee supporta ordini online. | |
| Aggiungi al carrello > Checkout > Invia ordine > Completa pagamento > Spedizione | |||
| Pagamento | PayPal, carta di credito (Visa, MasterCard, American Express), bonifico bancario. | ||
