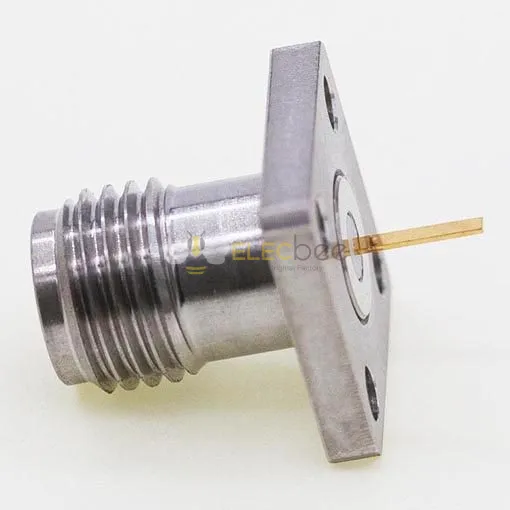

Elecbee Connettore femmina SMA 12,7 x 9,5 mm / 0,50 x 0,375 pollici Flangia 1,27 mm Pin piatto verticale
SKU: EB-DRF-0191
Preferiti
Caratteristiche principali
- Corrente fino a 32 A per trasmissione energetica affidabile.
- Design sicuro al tatto per massima protezione.
- Montaggio versatile con asse a doppia funzione.
- Resistente alle vibrazioni con accessori di bloccaggio.
- Direzioni di inserimento, contatto e collegamento personalizzabili.
Mostra di più
Descrizione
Numero parte: EB-DRF-0191
Descrizione: Connettore diritto femmina SMA, jack flangiato da 12,7 x 9,5 mm / 0,500 x 0,375 pollici e terminale a pin piatto verticale da 1,27 mm / 0,050 pollici.
Questo EB-DRF-0191, connettore diritto SMA femmina a 4 fori, con jack flangiato da 12,7 x 9,5 mm / 0,500 x 0,375 pollici e terminale piatto verticale da 1,27 mm / 0,050 pollici, gamma di frequenza da CC a 27 GHz, impedenza 50 Ω, VSWR 1.10:1 (max) per DC~18GHz e 1.15:1 (max) per 18GHz~27GHz, 500 cicli di durata e temperatura operativa di -55°C~+165°C.
Vantaggi
- Taglia piccola
- Alta Affidabilità
- Buone prestazioni meccaniche
- Ampia gamma di frequenze da CC a 27 GHz
Applicazioni
- Test di scopo generale
- Collegamento diretto SMA
- Applicazione per montaggio su rack e pannello
- Terminale a pin piatto verticale da 1,27 mm / 0,050 pollici
Caratteristiche principali
| Polarità | Standard |
| Tipo di connettore | SMA |
| Sesso del connettore | Femmina |
| Impedenza | 50Ω |
| La forma del corpo | Dritto |
| Montaggio a pannello | Flangia a 4 fori |
| Metodo di attaccamento | Saldare |
| Intervallo di frequenze | CC~27GHz |
Caratteristiche prestazionali
| ROS： | CC~18 GHz: 1,10:1 (massimo) |
| 18GHz~27GHz:1.15:1 (massimo) | |
| Resistenza di contatto | Conduttore centrale≤3,0 mΩ |
| Conduttore esterno≤2.0mΩ | |
| Resistenza di isolamento | ≥5000 MΩ |
| Resistenza alla tensione | 1000 V |
| Durata | 500 cicli |
| temperatura di esercizio | -55℃~+165℃ |
Specifiche dei materiali
| Abitazione | Acciaio inossidabile tipo 303 |
| Lucidato e passivato | |
| Centro contatto | Rame berillio placcato |
| Oro (MIL-G-45204) | |
| Isolanti | PTFE & PEI |
