Elecbee Flangia da 12,7 x 4,8 mm / 0,500 x 0,190 pollici / 0,500 x 0,190 pollici per perno da 0,30 mm / 0,015 pollici
SKU: EB-DRF-0164
Preferiti
Caratteristiche principali
- Flangia compatta 12,7 x 4,8 mm per montaggio sicuro.
- Connettore RJ45 femmina 8P8C, 8 porte, angolato.
- In rame con placcatura in nichel per durata.
- Ideale per risparmio di spazio, senza schermatura.
- Supporta pin 0,30 mm / .015″ per connessioni affidabili.
Mostra di più
Descrizione
Numero parte: EB-DRF-0164

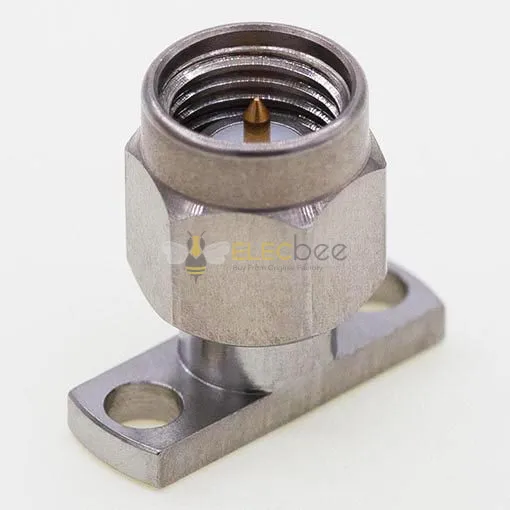

Descrizione: Connettore maschio SMA, presa a spina flangiata 12,7 x 4,8 mm / 0,500 x 0,190 pollici per pin da 0,38 mm / 0,015 pollici.
Questo EB-DRF-0164, connettore SMA maschio con flangia a 2 fori con dimensioni 12,7 x 4,8 mm / 0,500 x 0,190 pollici presa per spina flangiata per pin 0,38 mm / 0,015 pollici, con gamma di frequenza da CC a 27 GHz, impedenza 50 Ω, VSWR 1,10: 1 (max) per DC~18GHz e 1,15:1 (max) per 18GHz~27GHz, 500 cicli di durata e temperatura operativa di -55°C~+165°C.
Vantaggi
- Taglia piccola
- Alta Affidabilità
- Buone prestazioni meccaniche
- Ampia gamma di frequenze da CC a 27 GHz
Applicazioni
- Test di scopo generale
- Connettore sostitutivo sul campo
- Applicazione per montaggio su rack e pannello
- Presa per Pin 0.38mm / 0.015″
Caratteristiche principali
| Polarità | Standard |
| Tipo di connettore | SMA |
| Sesso del connettore | Maschio |
| Impedenza | 50Ω |
| La forma del corpo | Dritto |
| Montaggio a pannello | Flangia a 2 fori |
| Metodo di attaccamento | Sostituzione sul campo |
| Intervallo di frequenze | CC~27GHz |
Caratteristiche prestazionali
| ROS： | CC~18 GHz: 1,10:1 (massimo) |
| 18GHz~27GHz:1.15:1 (massimo) | |
| Resistenza di contatto | Conduttore centrale≤3,0 mΩ |
| Conduttore esterno≤2.0mΩ | |
| Resistenza di isolamento | ≥5000 MΩ |
| Resistenza alla tensione | 1000 V |
| Durata | 500 cicli |
| temperatura di esercizio | -55℃~+165℃ |
Specifiche dei materiali
| Abitazione | Acciaio inossidabile tipo 303 |
| Lucidato e passivato | |
| Centro contatto | Rame berillio placcato |
| Oro (MIL-G-45204) | |
| Isolanti | PTFE & PEI |
