Elecbee Connettore femmina da 2,92 mm, 12,7 x 4,8 mm / 0,500 x 0,190 pollici Flangia da 0,3 mm / .012″ Pin
SKU: EB-DRF-0078
Preferiti
Caratteristiche principali
- Connettore in acciaio inox ad alta frequenza per prestazioni affidabili.
- Include adattatore M8 con 4 pin tipo T per integrazione semplice.
- Pin da 0,3 mm di precisione per connessioni sicure e stabili.
Mostra di più
Descrizione
Numero parte: EB-DRF-0078

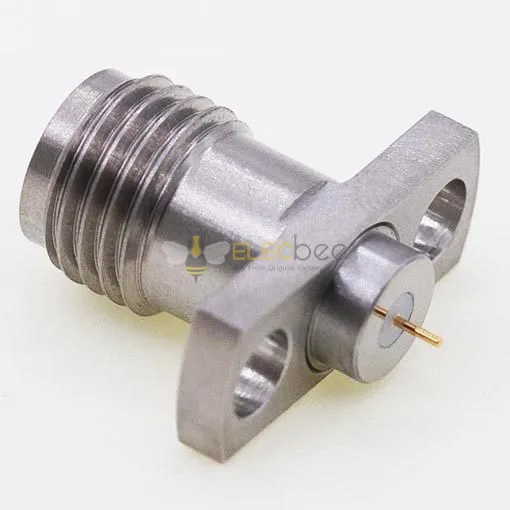

Descrizione: Connettore femmina da 2,92 mm, jack flangiato da 12,7 x 4,8 mm / 0,500 x 0,190 pollici con terminale pin Φ0,3 mm / 0,012 pollici.
Questo connettore femmina a 2 fori EB-DRF-0078 da 2,92 mm con jack flangiato da 12,7 x 4,8 mm /0,500 x 0,190 pollici e terminale pin Φ0,3 mm/0,012 pollici,gamma di frequenza da DC a 40GHz, impedenza 50Ω, VSWR 1.15:1 (max) per DC~40GHz, tensione di tenuta 750V, ≥3000mOHresistenza di isolamento, durata di 500 cicli e temperatura di esercizio di -55°C~+165°C.
Vantaggi
- Taglia piccola
- Alta Affidabilità
- Buone prestazioni meccaniche
- Ampia gamma di frequenze da CC a 40 GHz
Applicazioni
- Test di scopo generale
- Connessione RF passaparete
- Applicazione per montaggio su rack e pannello
- Terminale a perno diametro 0,3 mm / 0,012 pollici
Caratteristiche principali
| Polarità | Standard |
| Interfaccia | 2,92 mm |
| Tipo di connettore | Jack |
| Sesso del connettore | Femmina |
| Impedenza | 50Ω |
| La forma del corpo | Dritto |
| Montaggio del corpo | Flangia a 2 fori |
| Metodo di attaccamento | Saldare |
Caratteristiche prestazionali
| Intervallo di frequenze | CC~40GHz |
| ROS： | CC~40 GHz: 1,15:1 (massimo) |
| Resistenza di contatto | Conduttore centrale ≤3,0 mΩ |
| Conduttore esterno ≤2,0 mΩ | |
| Resistenza di isolamento | ≥3000mΩ |
| Resistenza alla tensione | 750V |
| Durata | 500 cicli |
| temperatura di esercizio | -55℃~+165℃ |
Specifiche dei materiali
| Abitazione | Acciaio inossidabile tipo 303 |
| Lucidato e passivato | |
| Centro contatto | Rame berillio placcato |
| Oro (MIL-G-45204) | |
| Isolanti | PEI o PEI e PTFE |
