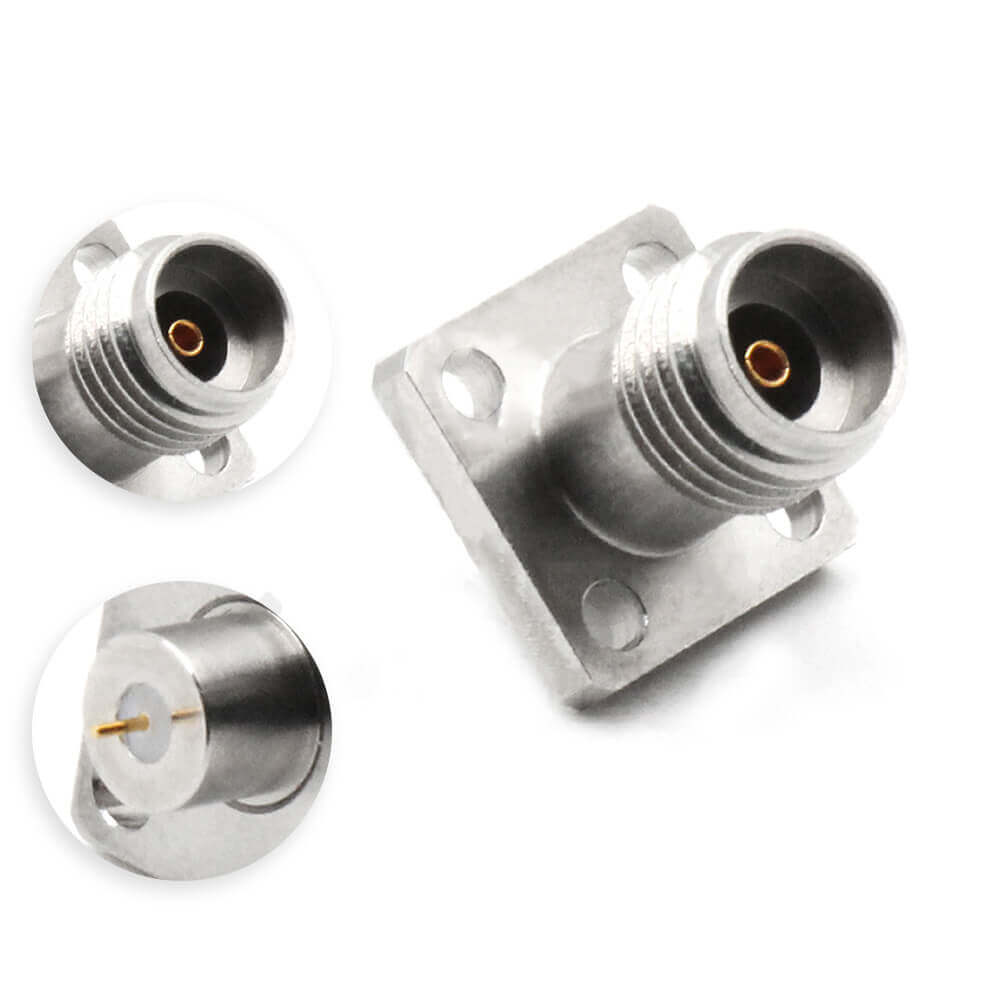

Elecbee Connettore aereo maschio da 2,92 mm, flangia 14 x 4,8 mm / 0,55 x 0,19 pollici Pin da 0,64 mm / 0,025 pollici

SKU: EB-DRF-0067

Preferiti

Caratteristiche principali

Prestazioni RF ad alta frequenza fino a 40 GHz affidabili.
Costruzione in acciaio inossidabile resistente alla corrosione.
Connettore femmina 2,92 mm con flangia a 4 fori solida.
Ideale per applicazioni di misura e microonde precise.

Mostra di più

Descrizione

Numero parte: EB-DRF-0067
Descrizione: Connettore per paratia maschio da 2,92 mm, spina flangiata 14 x 4,8 mm / 0,550 x 0,190 pollici con terminale pin Φ0,64 mm / 0,025 pollici.

Questo EB-DRF-0067, connettore passaparete maschio a 2 fori da 2,92 mm con spina flangiata da 14 x 4,8 mm / 0,550 x 0,190 pollici, terminale pin Φ0,64 mm / 0,025 pollici,gamma di frequenza da DC a 40GHz, impedenza 50Ω, VSWR 1.15:1 (max) per DC~40GHz, tensione di tenuta 750V, ≥3000mOHresistenza di isolamento, durata di 500 cicli e temperatura di esercizio di -55°C~+165°C.

Vantaggi

Taglia piccola
Alta Affidabilità
Buone prestazioni meccaniche
Ampia gamma di frequenze da CC a 40 GHz

Applicazioni

Test di scopo generale
Connessione RF alla paratia della compagnia aerea
Applicazione per montaggio su rack e pannello
Terminale a perno diametro 0,64 mm / 0,025 pollici

Caratteristiche principali

Polarità	Standard
Interfaccia	2,92 mm
Tipo di connettore	Tappo
Sesso del connettore	Maschio
Impedenza	50Ω
La forma del corpo	Dritto
Montaggio del corpo	Flangia a 2 fori
Metodo di attaccamento	Saldare

Caratteristiche prestazionali

Intervallo di frequenze	CC~40GHz
ROS：	CC~40 GHz: 1,15:1 (massimo)
Resistenza di contatto	Conduttore centrale ≤3,0 mΩ
Resistenza di contatto	Conduttore esterno ≤2,0 mΩ
Resistenza di isolamento	≥3000mΩ
Resistenza alla tensione	750V
Durata	500 cicli
temperatura di esercizio	-55℃~+165℃

Specifiche dei materiali

Abitazione	Acciaio inossidabile tipo 303
Abitazione	Lucidato e passivato
Centro contatto	Rame berillio placcato
Centro contatto	Oro (MIL-G-45204)
Isolanti	PEI o PEI e PTFE

Guida alla spedizione

Spedizione	Tempo di consegna	Per articoli in magazzino, gli ordini sono stimati per essere spediti in 3 giorni. Elecbee spedisce ordini una volta al giorno verso le 17:00 (escluso domenica). Una volta spedito, il tempo di consegna dipende dal corriere scelto. DHL Express: 3-7 giorni lavorativi DHLeCommerce: 12-22 giorni lavorativi FedEx International Priority: 3-7 giorni lavorativi EMS: 10-15 giorni lavorativi Posta aerea registrata: 15-30 giorni lavorativi
	Spese di spedizione	Le spese di spedizione per il tuo ordine sono disponibili nel carrello.
	Opzioni di spedizione	Le spese di spedizione per il tuo ordine sono disponibili nel carrello.
	Tracciamento spedizione	Dopo l'invio, ti invieremo il numero di tracciamento per email. Puoi monitorare l'ordine con la funzione "Traccia il mio ordine".
Reso/Garanzia	Reso	I resi sono generalmente accettati entro 30 giorni dalla data di spedizione. Contatta il servizio clienti per autorizzazione. I prodotti devono essere non utilizzati e nella confezione originale. Il cliente è responsabile delle spese di spedizione.
	Garanzia	Tutti gli acquisti Elecbee includono una politica di rimborso 30 giorni e una garanzia di 1 anno contro difetti di fabbricazione.
		Questa garanzia non si applica a prodotti difettosi causati da montaggio errato del cliente, mancato rispetto delle istruzioni, modifica del prodotto, uso negligente o improprio.
Ordine	Come acquistare	Elecbee supporta ordini online.
		Aggiungi al carrello > Checkout > Invia ordine > Completa pagamento > Spedizione
	Pagamento	PayPal, carta di credito (Visa, MasterCard, American Express), bonifico bancario.

Recensioni

ELECBEE

Tutte le recensioni provengono da acquirenti verificati

1 Stelle

2 Stelle

3 Stelle

20%

4 Stelle

20%

5 Stelle

60%

P****r

Perfect for our lab's high-frequency testing setup. The 2.92mm female flange mount fits exactly what we needed for the RF test fixture, and the stainless steel body feels extremely durable.

p****c

Solid build quality and excellent shielding effectiveness. Works flawlessly up to 40 GHz. Only wish it came with a small torque wrench to ensure proper mating without over-tightening.

D****m

Used in a semiconductor ATE board upgrade—impressed by the stable 50 Ω impedance and air dielectric performance. No signal loss issues even after repeated connections.

S****o

Good connector for high-frequency apps, but be careful during installation—the center pin is delicate. It survived our thermal cycling from -55°C to +135°C though.

O****o

Exactly as described. Interfaced seamlessly with our existing SMA components. The 4-hole flange ensures a secure bulkhead mount, ideal for network test gear.

Disponibile:99994

Qtà.

Prezzo unitario

$ 31.18$ 38.97

Totale parziale

$ 31.18$ 38.97

Spedibile in 1-3 giorni lavorativi
