Elecbee Connettore aereo maschio da 2,92 mm, flangia da 12,7 x 4,8 mm / 0,50 x 0,19 pollici 0,64 mm / 0,025

SKU: EB-DRF-0065

Preferiti

Caratteristiche principali

Connettore femmina 2,92 mm per applicazioni RF ad alta frequenza.
Costruzione in acciaio inossidabile per massima resistenza.
Flangia a 2 fori per montaggio sicuro su pannello.
Supporta frequenze da DC a 40 GHz.
Ideale per connessioni coassiali precise in ambienti severi.

Mostra di più

Descrizione

Numero parte: EB-DRF-0065

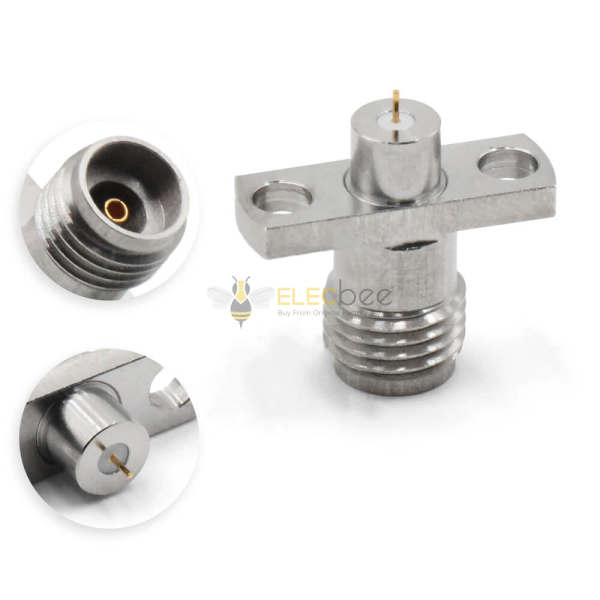

Descrizione: Connettore passaparete maschio da 2,92 mm, spina flangiata 12,7 x 4,8 mm / 0,500 x 0,190 pollici con terminale pin Φ0,64 mm / 0,025 pollici.

Questo EB-DRF-0065, connettore passaparete maschio a 2 fori da 2,92 mm con spina flangiata da 12,7 x 4,8 mm / 0,500 x 0,190 pollici, terminale pin Φ0,64 mm / 0,025 pollici,gamma di frequenza da DC a 40GHz, impedenza 50Ω, VSWR 1.15:1 (max) per DC~40GHz, tensione di tenuta 750V, ≥3000mOHresistenza di isolamento, durata di 500 cicli e temperatura di esercizio di -55°C~+165°C.

Vantaggi

Taglia piccola
Alta Affidabilità
Buone prestazioni meccaniche
Ampia gamma di frequenze da CC a 40 GHz

Applicazioni

Test di scopo generale
Connessione RF alla paratia della compagnia aerea
Applicazione per montaggio su rack e pannello
Terminale a perno diametro 0,64 mm / 0,025 pollici

Caratteristiche principali

Polarità	Standard
Interfaccia	2,92 mm
Tipo di connettore	Tappo
Sesso del connettore	Maschio
Impedenza	50Ω
La forma del corpo	Dritto
Montaggio del corpo	Flangia a 2 fori
Metodo di attaccamento	Saldare

Caratteristiche prestazionali

Intervallo di frequenze	CC~40GHz
ROS：	CC~40 GHz: 1,15:1 (massimo)
Resistenza di contatto	Conduttore centrale ≤3,0 mΩ
Resistenza di contatto	Conduttore esterno ≤2,0 mΩ
Resistenza di isolamento	≥3000mΩ
Resistenza alla tensione	750V
Durata	500 cicli
temperatura di esercizio	-55℃~+165℃

Specifiche dei materiali

Abitazione	Acciaio inossidabile tipo 303
Abitazione	Lucidato e passivato
Centro contatto	Rame berillio placcato
Centro contatto	Oro (MIL-G-45204)
Isolanti	PEI o PEI e PTFE
