Quattro metodi di connessione di base dei connettori

Ilconnettoresvolge un ruolo importante nella costruzione dell'ingegneria elettronica, garantendo il flusso regolare del circuito, quindi è ampiamente utilizzato. Attualmente sul mercato esistono molti tipi di connettori, con varie specifiche e stili, oltre a molte eccellenti tecnologie di connessione. Sebbene esistano molti tipi di connettori, esistono principalmente quattro metodi di connessione per i connettori. Successivamente, presenterò questi 4 metodi di connessione comuni per te. Spero che ti sarà utile dopo aver letto questo articolo.

1. Connessione filettata: Alcuni tipi di connessioni sono spesso utilizzati per contatti di dimensioni maggiori e connettori maschio che operano in un ambiente con forti vibrazioni. Questo tipo di collegamento può essere dotato di un fusibile che impedisce l'allentamento dopo il completamento del collegamento. Il modulo di connessione è affidabile, ma lento da collegare e tirare.
2. Attacco a baionetta: è una forma di connessione e separazione affidabile e rapida. La maggior parte dei connettori elettrici del modulo di connessione 121 ha una visualizzazione visiva della corretta connessione e bloccaggio e può essere vista dai piccoli fori sul lato del dado di connessione del connettore elettrico.
3. Connessione plug-and-pull: è un modulo di connessione multiuso. Quando la spina e la presa del connettore elettrico sono collegate e scollegate, la direzione del movimento è solitamente un movimento lineare alternato, senza torsioni e rotazioni, ed è richiesto solo un piccolo spazio di lavoro per completare il carico e lo scarico. I collegamenti plug-in comuni sono disponibili nelle configurazioni a sfera o pin. Poiché la forma di connessione non ha un meccanismo meccanico di risparmio di manodopera, una volta che l'inserimento è sbagliato, la resistenza meccanica è notevolmente aumentata e può essere trovata nel tempo.
4. Il collegamento dell'armadio: viene utilizzato per alcuni connettori elettrici sull'apparecchiatura che devono essere collegati alla cieca al telaio, il che può rendere l'apparecchiatura elettrica più leggera e più piccola, più facile da mantenere e più affidabile. Questo tipo di connessione rende impossibile per l'operatore sentire la connessione. È necessario progettare un dispositivo di posizionamento accurato per evitare di collegare forzatamente insieme le spine del connettore inserite in modo errato, rendendo impossibile l'inserimento errato. Le spine del connettore sono generalmente progettate con un design del contatto flottante o resiliente per garantire una connessione corretta.

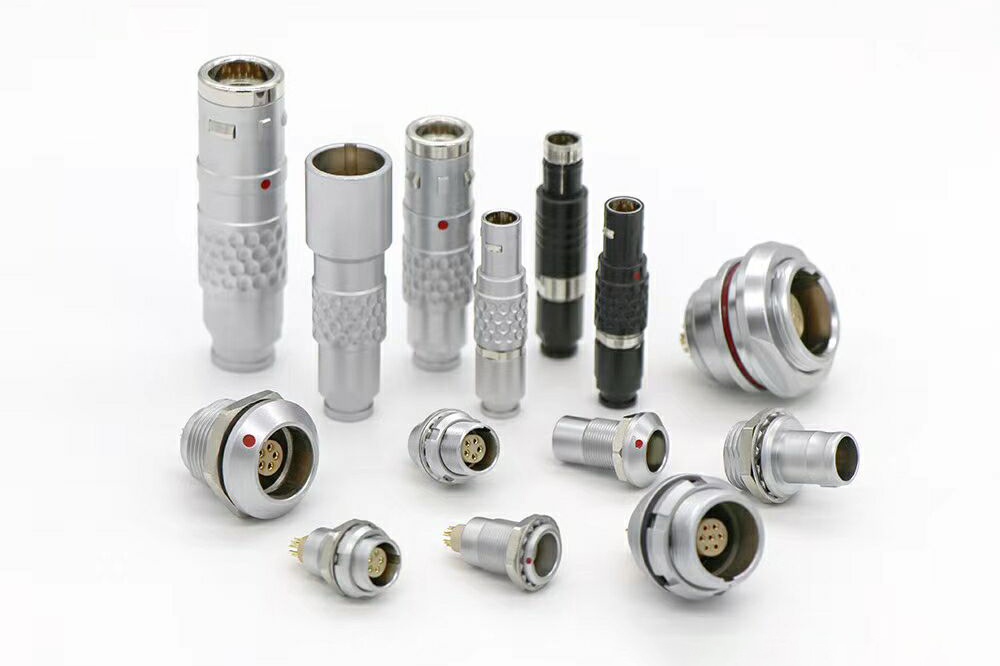

Sigillatura del filo del connettore autobloccante push-pull.

Il sigillo a filo include un connettore autobloccante push-pull a estremità libera e un sigillo a filo autobloccante push-pull a estremità fissa. Per i fili con fluoroplastica, per far aderire saldamente i fili, le parti di unione dei fili devono essere sabbiate per rendere ruvida la superficie, quindi utilizzare un forte agente idrogenante per corrodere i fili. Il processo di corrosione fa reagire le molecole superficiali del filo per formare un film contenente radicali liberi di carbonio e il film contenente carbonio reagisce con l'adesivo sigillante per formare un vero legame chimico.

Quando il filo è collegato al pezzo di contatto, l'area del giunto di saldatura deve essere piccola e a filo con la superficie del pezzo di contatto. Da un lato, può evitare di danneggiare il rivestimento superficiale del pezzo di contatto a causa dell'ampia area del giunto di saldatura e, dall'altro, può anche evitare la sporgenza o la depressione del giunto di saldatura. Il brusco scarico da esso causato, così come la formazione di una "pompa d'aria" per adsorbimento di gas durante lo stampaggio.
