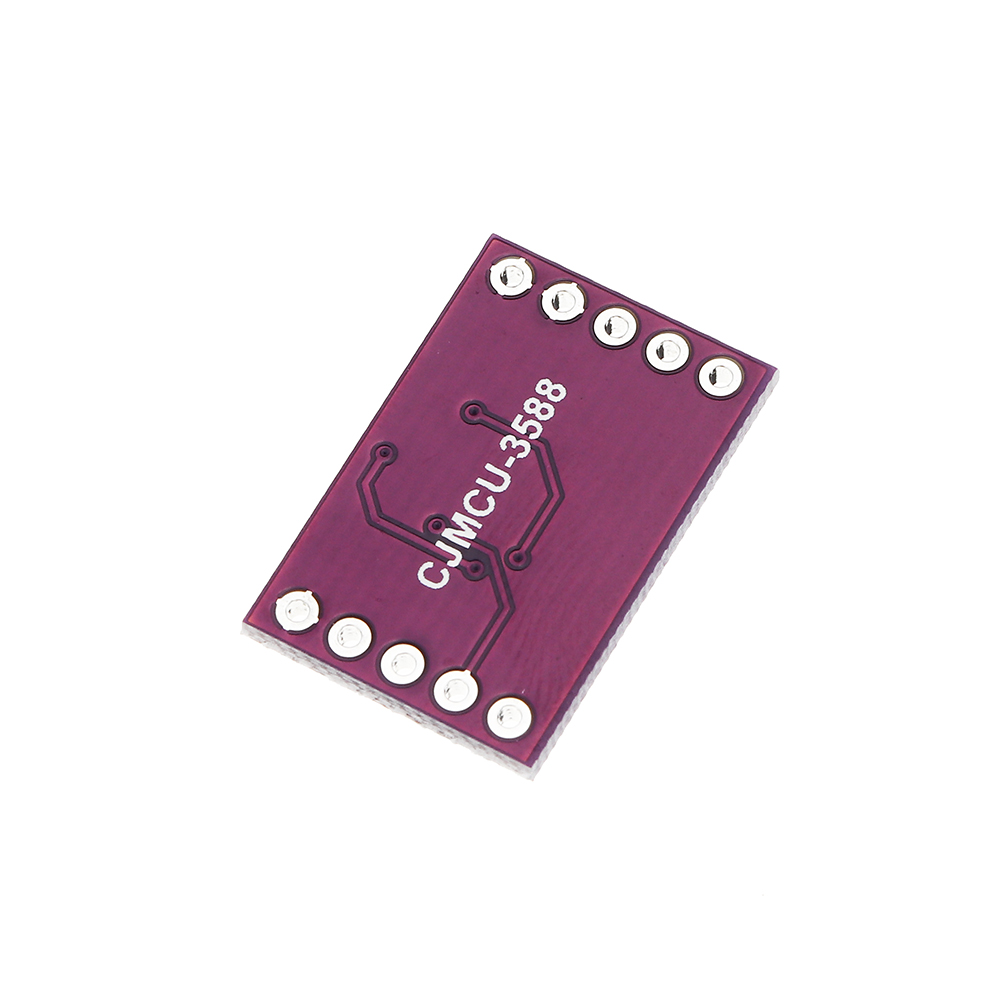

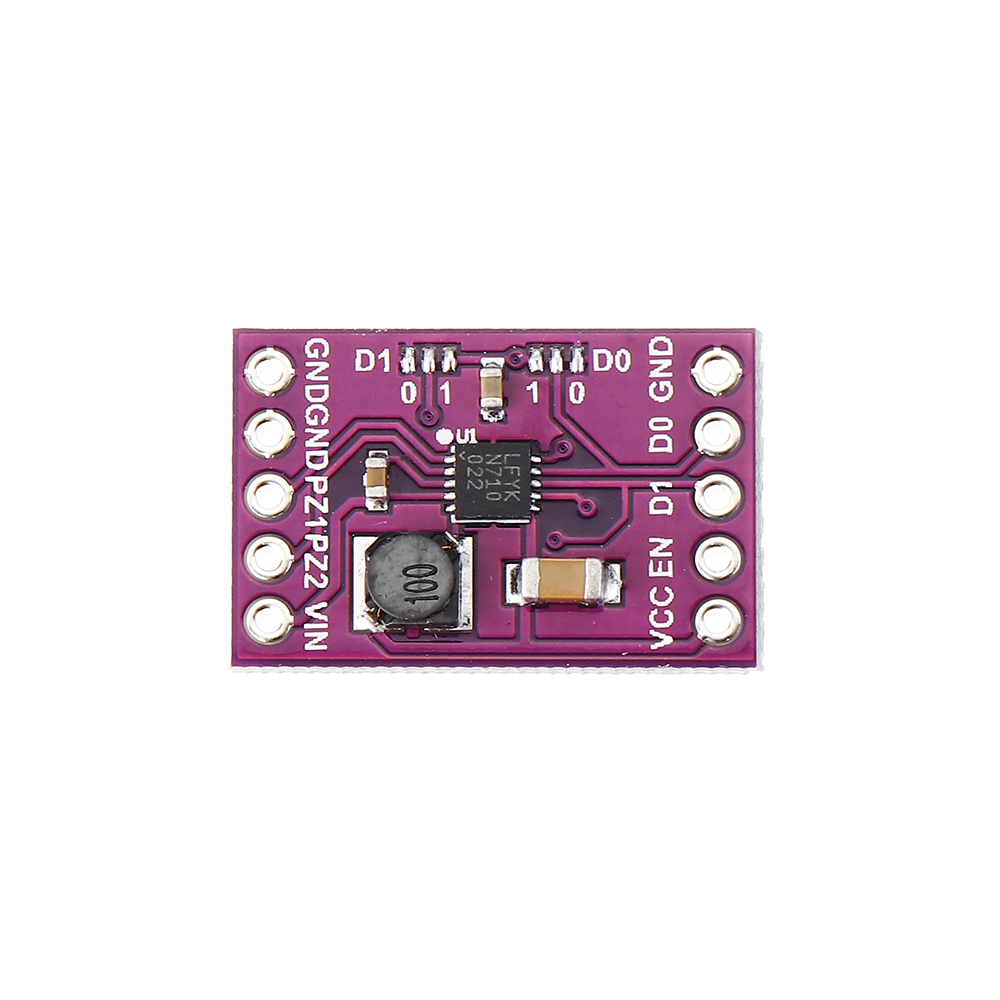

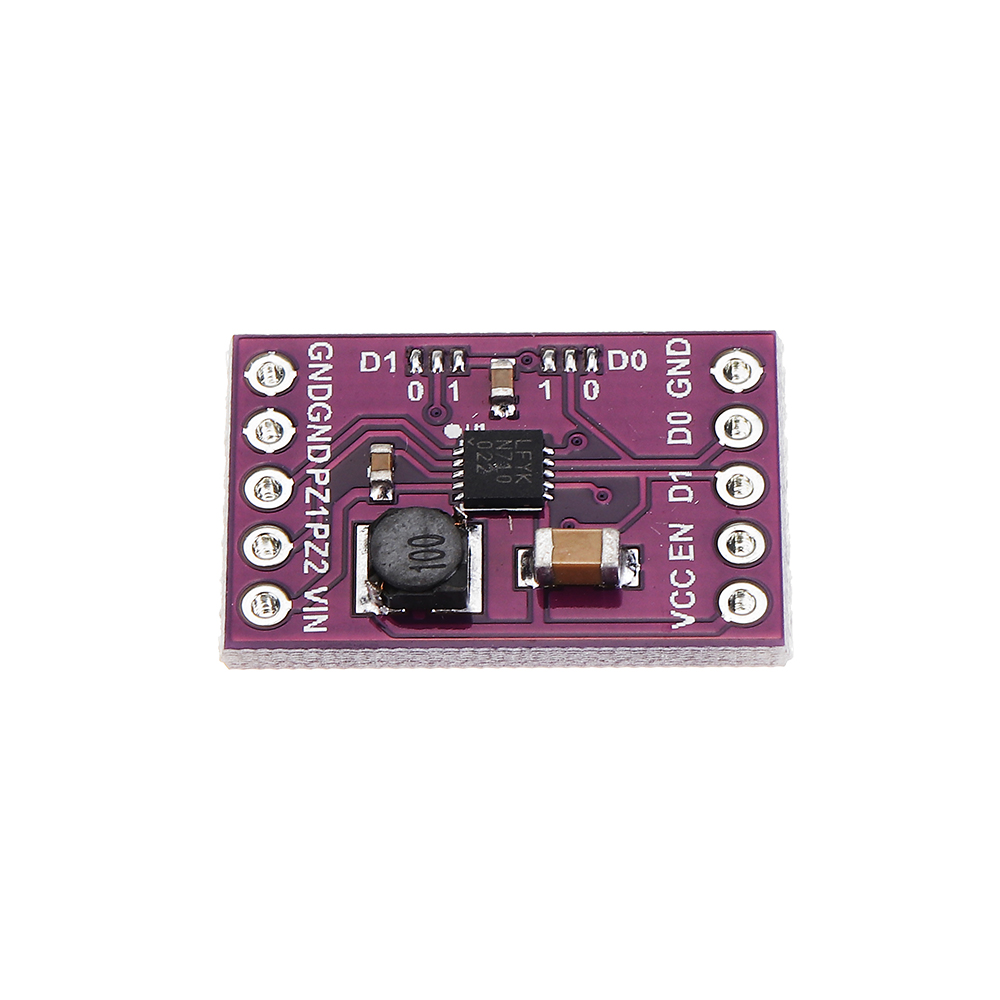

Elecbee -3588 Módulo controlador de sensor LTC3588 Breakout de cosechadora de energía LTC-3588

SKU: EB0043888

Favoritos

Características principales

Corriente de reposo de entrada de 950 nA (salida en regulación, sin carga)

Corriente de reposo de entrada de 450 nA en UVLO

Rango operativo de entrada de 2,7 V a 20 V

Rectificador de puente de onda completa de baja pérdida integrado

Hasta 100 mA de corriente de salida

Voltajes de salida seleccionables de 1,8 V, 2,5 V, 3,3 V, 3,6 V

DC/DC reductor histerético integrado de alta eficiencia

Derivación de protección de entrada: hasta 25 mA desplegable en VIN ≥ 20 V

Amplio rango de bloqueo por bajo voltaje de entrada (UVLO)

Aplicaciones:

Recolección de energía piezoeléctrica

Recolección de energía electromecánica

Sensores HVAC inalámbricos

Seguimiento de activos móviles

Sensores de presión de neumáticos

Reemplazo de batería para sensores industriales

Interruptores de luz remotos

Regulador reductor independiente de nanopotencia

Descripción:

El LTC3588-1 integra un puente rectificador de onda completa y baja pérdida con un convertidor reductor de alta eficiencia para formar una solución completa de recolección de energía optimizada para fuentes de energía de alta impedancia de salida, como los transductores piezoeléctricos. Un modo de bloqueo por bajo voltaje (UVLO) de corriente de reposo ultrabaja con una amplia ventana de histéresis permite que la carga se acumule en un capacitor de entrada hasta que el convertidor pueda transferir eficientemente una parte de la carga almacenada a la salida. En regulación, el LTC3588-1 entra en un estado de reposo en el que las corrientes de reposo tanto de entrada como de salida son mínimas. El convertidor reductor se enciende y apaga según sea necesario para mantener la regulación.

Cuatro voltajes de salida, 1,8 V, 2,5 V, 3,3 V y 3,6 V, son pines seleccionables con hasta 100 mA de corriente de salida continua; sin embargo, el capacitor de salida se puede dimensionar para dar servicio a una ráfaga de corriente de salida más alta. Una derivación de protección de entrada establecida en 20 V permite un mayor almacenamiento de energía para una cantidad dada de capacitancia de entrada.

Esquemático:Haga clic aquí para abrir

Corriente de reposo de entrada de 950 nA (salida en regulación, sin carga)

Corriente de reposo de entrada de 450 nA en UVLO

Rango operativo de entrada de 2,7 V a 20 V

Rectificador de puente de onda completa de baja pérdida integrado

Hasta 100 mA de corriente de salida

Voltajes de salida seleccionables de 1,8 V, 2,5 V, 3,3 V, 3,6 V

DC/DC reductor histerético integrado de alta eficiencia

Derivación de protección de entrada: hasta 25 mA desplegable en VIN ≥ 20 V

Amplio rango de bloqueo por bajo voltaje de entrada (UVLO)

Aplicaciones:

Recolección de energía piezoeléctrica

Recolección de energía electromecánica

Sensores HVAC inalámbricos

Seguimiento de activos móviles

Sensores de presión de neumáticos

Reemplazo de batería para sensores industriales

Interruptores de luz remotos

Regulador reductor independiente de nanopotencia

Descripción:

Mostrar menos

Datasheet

EB0043888

Especificaciones

Mostrar productos similares >

Atributo

Valor

Buscar

Modelo MCU/SOC

-3588 LTC3588 Energía

Arquitectura de la CPU

Memoria

Mostrar productos similares >

Descripción

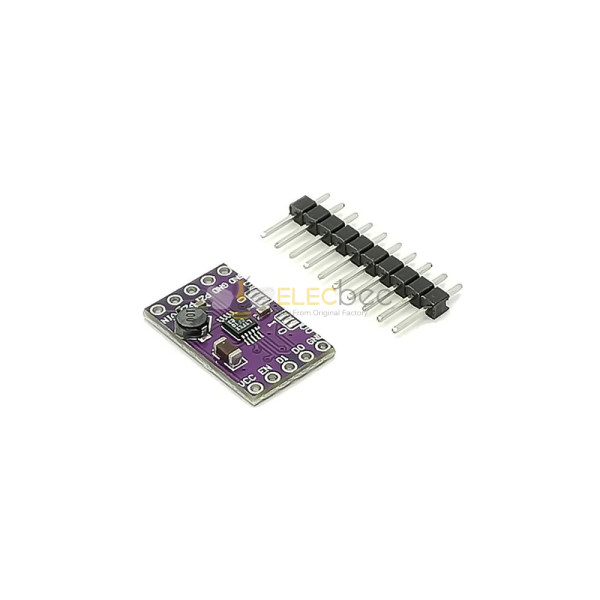

1 módulo.

CJMCU-3588-LTC3588-Energy-Harvester-Breakout-LTC-3588-Sensor-Controller-Module-1470235
