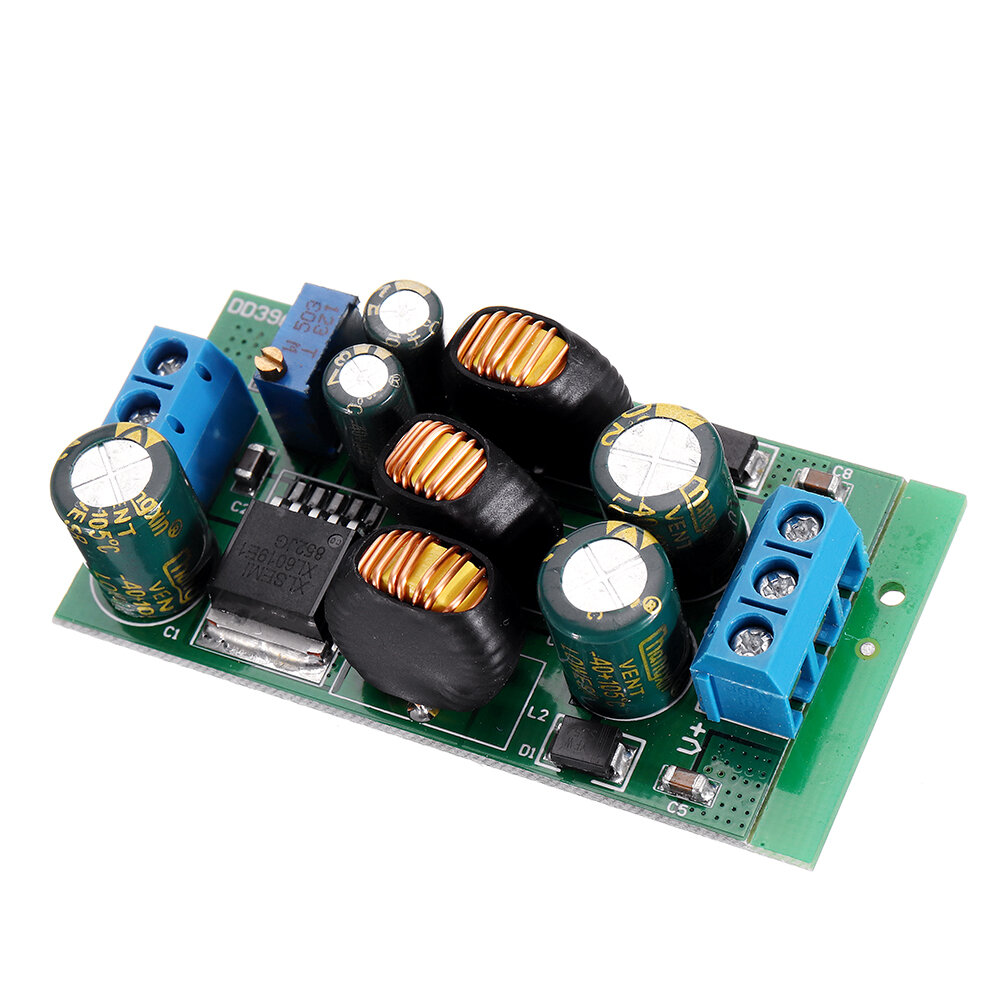

Elecbee DD39AJPA 2-in-1-20-W-Boost-Buck-Modul mit zwei Ausgangsspannungen, 3,6-30 V bis ±3-30 V, einstellbarer Ausgang, DC-Aufwärts-/Abwärtswandlerplatine

SKU: EB0047736

Favoriten

Schlüsselmerkmale

- Hoher Wirkungsgrad bis zu 89 %

- Eingebaute Frequenzkompensation

- Eingebaute Soft-Start-Funktion

- Eingebaute thermische Abschaltfunktion

- Eingebaute Strombegrenzungsfunktion

Anwendungen:

ADC/DAC/Operationsverstärker Referenzspannung

RS232 RS485 RS422-Bus

Audiogeräte

Low-Power-Audio-Netzteil

Auto-Audio-Verstärker mit doppelter Leistung

LCD-Netzteil

Instrumentierungsausrüstung

Instrumentenmultimeter

Notiz:

1. Um eine stabilere Spannung zu erhalten, wird empfohlen, dass der Ausgang größer als 15 mA ist.

2. V- kann nicht allein oder ohne Spannungsausgang verwendet werden. Sie können jedoch nur V + verwenden.

3. Der Anlaufstrom des Moduls beträgt das 2,5-3-fache des Betriebsstroms.

4. Das Erhöhen des 1UF-10UF MLCC-Kondensators reduziert den Anlaufstrom.

Spezifikationen

Ähnliche Produkte anzeigen >

Attribut

Wert

Suchen

Drahtlose Fähigkeit

Bluetooth + Handy

Modell

Ähnliche Produkte anzeigen >

Beschreibung

Beschreibung:

Eingangsspannung: 3,6 ~ 30 V

Ausgangsspannung: ±3~±30V einstellbar

Maximale Ausgangsleistung: 20 W

Umwandlungseffizienz: 69-89 %

Ruhestrom: 3-4mA

Arbeitsfrequenz 180KHz

Betriebstemperatur: -40 bis +85 ℃

Größe: 60 x 34 x 15 mm

Gewicht: 33 g

Die maximale Ausgangsleistung kann 20 W erreichen, die maximale Leistung variiert jedoch unter verschiedenen Bedingungen. Einzelheiten entnehmen Sie bitte der folgenden Tabelle (10-80 % der maximalen Leistung sind am zuverlässigsten):

5V/±5V Ausgang

DD39AJPA-2-in-1-20W-Boost-Buck-Dual-Output-Voltage-Module-36-30V-to-plusmn3-30V-Adjustable-Output-DC-1652944

6V/±6V Ausgang

9V/±9V Ausgang

10 V/±10 V Ausgang

12V/±12V Ausgang

15 V/±15 V Ausgang

24V/±24V-Ausgang

DD39AJPA-2-in-1-20W-Boost-Buck-Dual-Output-Voltage-Module-36-30V-to-plusmn3-30V-Adjustable-Output-DC-1652944

Lieferinhalt:

1 x 3,6–30 V bis ±3–30 V DC-Wandlerplatine mit einstellbarem Ausgang
