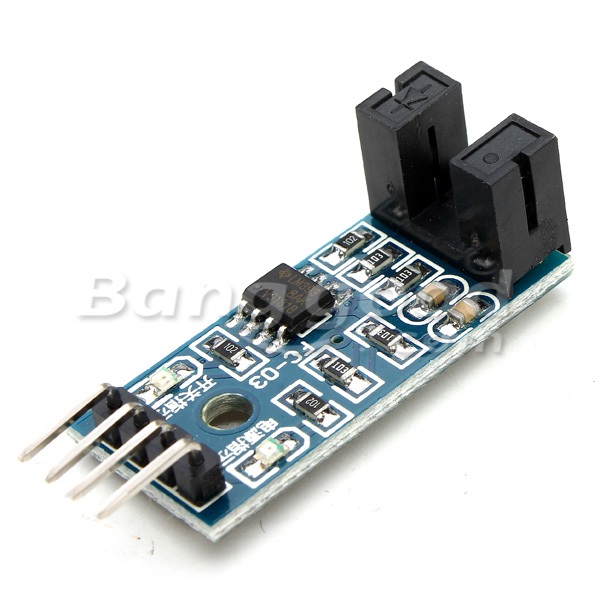

Elecbee 10 Stück Geschwindigkeitsmesssensor Schalter Zähler Motortest Groove Kopplermodul für Arduino

Unter Verwendung des importierten optischen Kopplungssensors der Nut, Breite 5mm.
Es hat das Ausgangszustandslicht, wenn der Ausgang hoch ist, sind die Lichter ausgeschaltet. Wenn der Ausgang niedrig ist, ist er eingeschaltet.
Wenn es bedeckt ist, wird es einen hohen Pegel ausgeben, andernfalls gibt es einen niedrigen Pegel aus.
Gutes Signal und gute Wellenform mit starker Antriebsfähigkeit für mehr als 15 mA.
Die Arbeitsspannung von 3,3 V bis 5 V.
Ausgang: digitaler Schaltausgang (0 und 1).
Ausgestattet mit einem festen Bolzenloch, einfach zu installieren.
PCB-Größe der kleinen Platine: 3,2 cm x 1,4 cm.
Verwenden Sie den Weitspannungsvergleicher LM393.

Spezifikation:

Die DO-Ausgangsschnittstelle kann direkt mit einem Mikrocontroller-IO-Port verbunden werden, wenn ein Blockerkennungssensor vorhanden ist, der beispielsweise die Geschwindigkeit des Motor-Encoders erkennen kann.
DO-Module können mit dem Relais, Endschalter und anderen Funktionen verbunden werden, es kann auch mit dem aktiven Summermodul einen Alarm zusammensetzen.

Verdrahtungsspezifikation:

VCC Schließen Sie die positive 3,3 5-V-Stromversorgung an
GND Minuspol anschließen
DO TTL-Schaltsignalausgang
AO Dieses Modul funktioniert nicht
