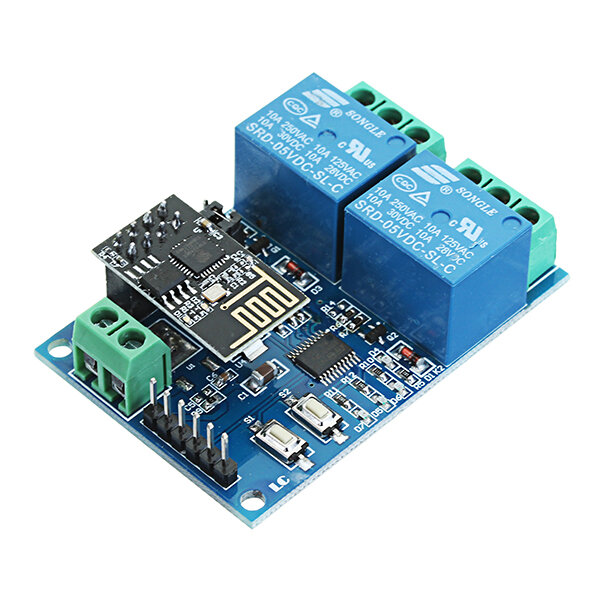

Elecbee 5V ESP8266 Dual WiFi Relaismodul Internet der Dinge Smart Home Mobile APP Fernschalter

1, integriertes N76E003/STM8S003 und ESP-01 WIFI-Modul
2, mit zwei modi:
(1) Modus 1: Mobiltelefone tragen das WLAN-Modul direkt weiter
(2) Modus 2: Handy und WLAN-Modul tragen denselben Router
Zusatzfunktion: Als USB-Relaismodul beim Ausstecken des ESP-01
3, Übertragungsreichweite:
(1) In der offenen Umgebung beträgt die maximale Übertragungsentfernung 100 m, wenn das Mobiltelefon das WLAN-Modul direkt trägt;
(2) Wenn das WLAN-Modul und das Mobiltelefon denselben Router verwenden, hängt die Übertragungsentfernung von der Signalintensität des Routers ab.
4, Verwenden Sie die Smartconfig-Technologie von ESP8266, um das Passwort für die zu konfigurieren
ESP-01-Modul mit APP
5, On-Board 5 V, 10 A / 250 V AC 10 A / 30 V DC Relais, absorbieren 100000 Mal kontinuierlich, Modul mit Diodenausflussschutz, kurze Reaktionszeit
6, On-Board-Modellauswahl und Arbeitspositionsanzeige LED
7, On-Board erhaltene UART-Debug-Schnittstelle und MCU-Programmschnittstelle
8, Größe: 59 * 40 mm

Schnittstelle und Quellen:

IN+, IN-: 5 V Stromeingang
TX,xa0RX:xa0UART-Kommunikation
SWIM,xa0NRST: MCU-Programmschnittstelle
S1: Modusauswahltaste, Standard ist Modus 1
S2: Schlüssel wiederherstellen
LED D2 und D4 (rot): Relaisanzeige
LED D7 (rot): Modus-1-Anzeige
LED D5 (blau): Anzeige für Modus 2
LED D6 (grün): Betriebszustandsanzeige, die Beschreibung von D6 wie folgt:
(1) Dies bedeutet eine interne Selbstkonfiguration oder eine verlorene Verbindung mit dem Router, wenn D6 ausgeschaltet ist
(2) Dies bedeutet, dass der ESP-01 darauf wartet, dass die APP das Passwort dafür konfiguriert, wenn D6 alle 0,5 Sekunden schnell blinkt
(3) Dies bedeutet, dass die gesamte Konfiguration abgeschlossen ist und auf den Aufbau einer TCP-Verbindung mit APP gewartet wird, wenn D6 alle 2 Sekunden langsam blinkt
(4) Dies bedeutet, dass die TCP-Verbindung zwischen ESP-01 und APP in Ordnung ist, wenn D6 die ganze Zeit eingeschaltet ist.
Relaissteuerbefehl (muss formatiert sein):
Öffnen Sie das erste Relais: A0 01 01 A2
Schließen Sie das erste Relais:xa0A0 01 00 A1
Öffnen Sie das zweite Relais:xa0A0 02 01 A3
Schließen Sie das zweite Relais: A0 02 00 A2
